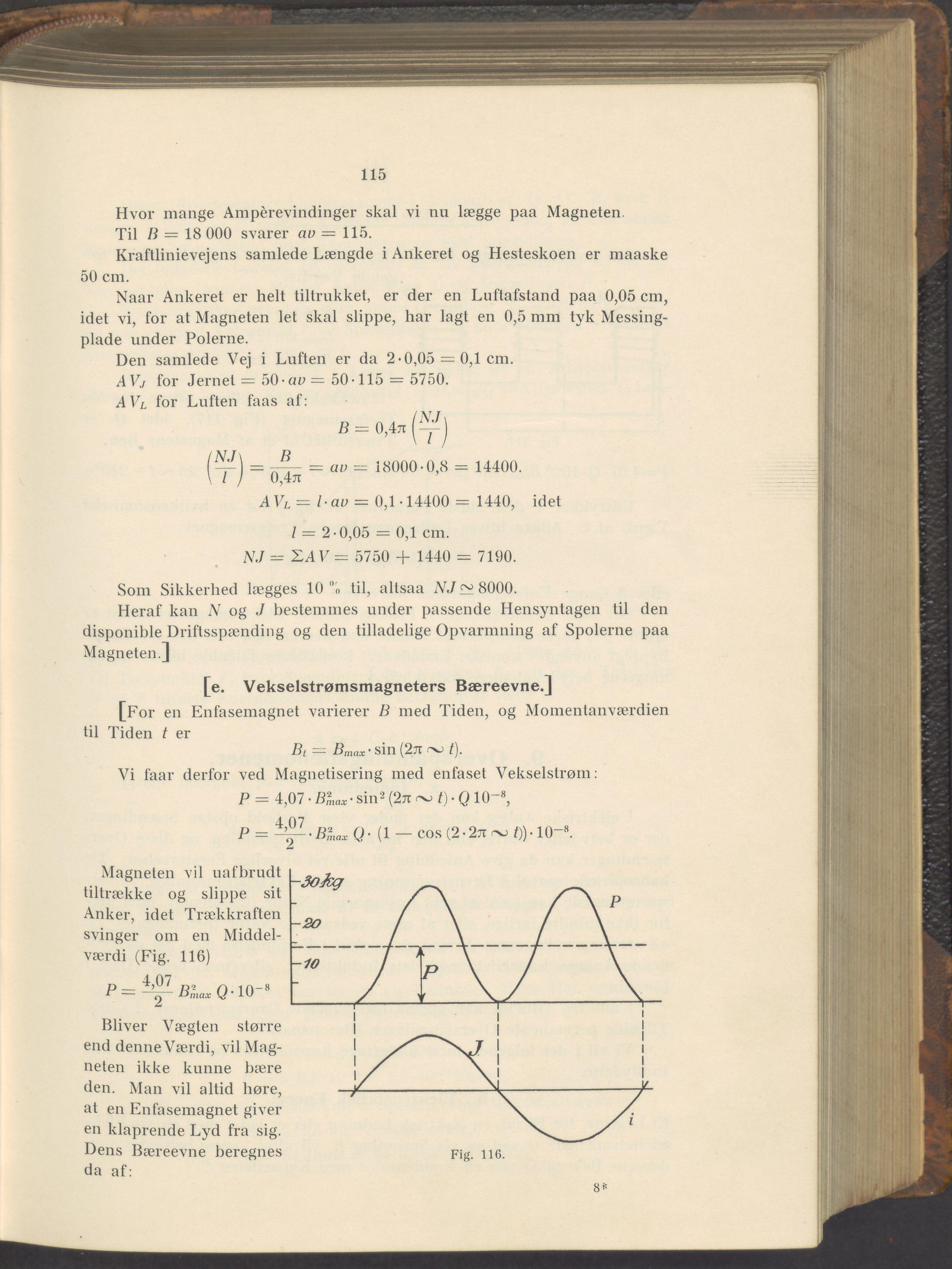

115
Hvor mange Ampérevindinger skal vi nu lægge paa Magneten.
Til B == 18 000 svarer av = 115.
Kraftlinievejens samlede Længde i Ankeret og Hesteskoen er maaske
50 cm.
Naar Ankeret er helt tiltrukket, er der en Luftafstand paa 0,05 cm,
idet vi, for at Magneten let skal slippe, har lagt en 0,5 mm tyk Messing-
plade under Polerne.
Den samlede Vej i Luften er da 2 • 0,05 = 0,1 cm.
AVj for Jernet — 50 • av — 50 • 115 — 5750.
AVl for Luften faas af:
„ (NJ\
B = 0,4^ I -j- I
= -4- = av = 18000-0,8 = 14400.
\ l / 0,4tc
AVl = l-av = 0,1-14400 = 1440, idet
l = 2-0,05 = 0,1 cm.
NJ = ZA V = 5750 + 1440 = 7190.
Som Sikkerhed lægges 10 % til, altsaa NJ™ 8000.
Heraf kan N og J bestemmes under passende Hensyntagen til den
disponible Driftsspænding og den tilladelige Opvarmning af Spolerne paa
Magneten.]
[e. Vekselstrømsmagneters Bæreevne.]
[For en Enfasemagnet varierer B med Tiden, og Momentanværdien
til Tiden t er
Bt Btnax' sin (2tT ■'vj t).
Vi faar derfor ved Magnetisering med enfaset Vekselstrøm:
p = 4,07 • B*max ■ sin2 (2ti ~ f) • Q10"8,
4 07
P = • B^ax Q • (1 — COS (2 • ~ C). 10-8.
Magneten vil uafbrudt
tiltrække og slippe sit
Anker, idet Trækkraften
svinger om en Middel-
værdi (Fig. 116)
4 07
P =Bniax Q • 10~s
Bliver Vægten større
end denne Værdi, vil Mag-
neten ikke kunne bære
den. Man vil altid høre,
at en Enfasemagnet giver
en klaprende Lyd fra sig.
Dens Bæreevne beregnes
da af:
8*
