Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere

Forfatter: C. G. Hummel

År: 1875

Forlag: S. Triers Bogtrykkeri

Sted: Kjøbenhavn

Sider: 153

UDK: TB Gl. 621.0 Hum

1ste Del.

Trykt som manuskript.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 358 Forrige Næste

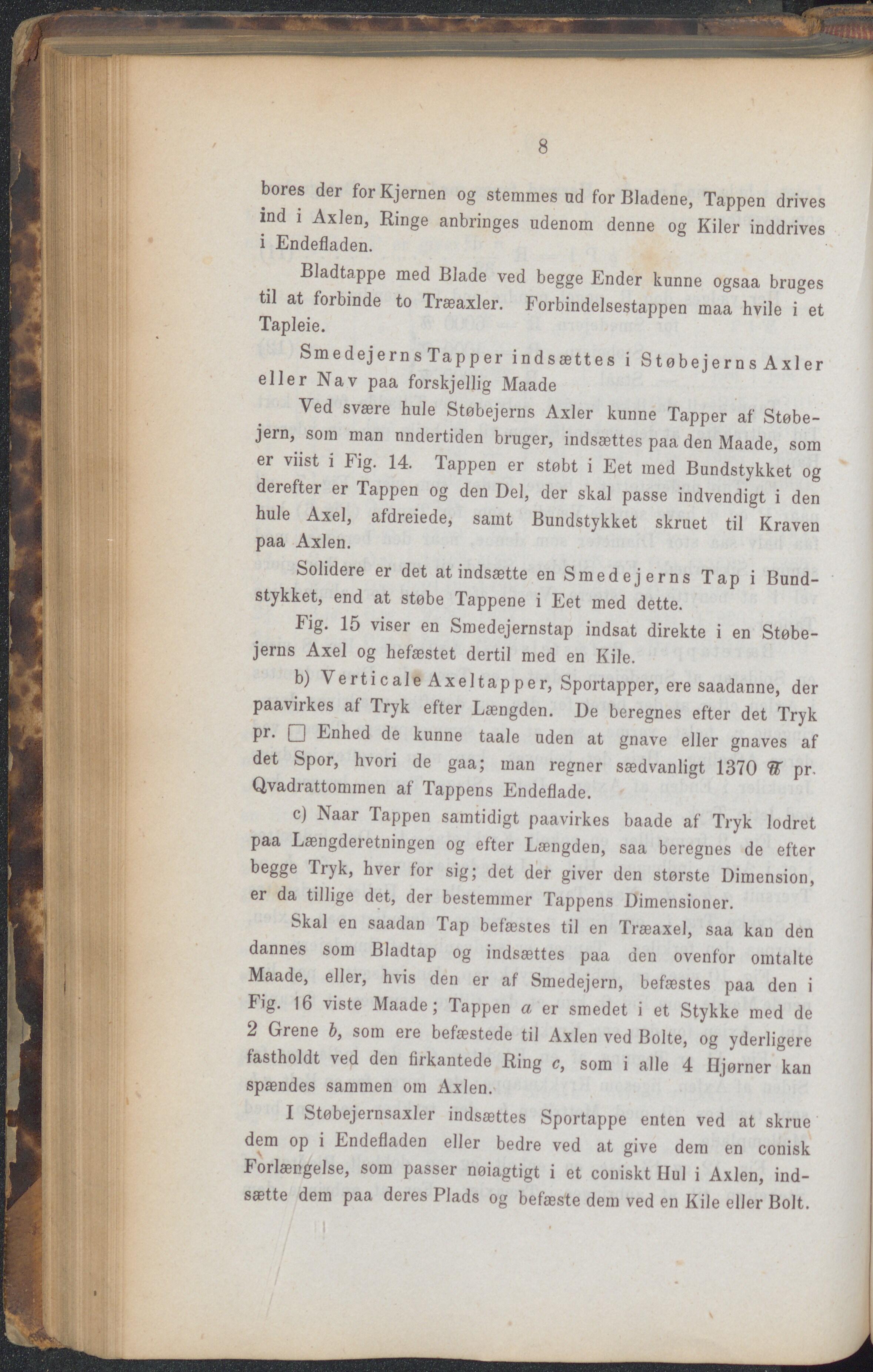

8 bores der forKjernen og stemmes ud for Bladene, Tappen drives ind i Axlen, Ringe anbringes udenom denne og Kiler inddrives i Endefladen. Bladtappe med Blade ved begge Ender kunne ogsaa bruges til at forbinde to Træaxler. Forbindelsestappen maa hvile i et Tapleie. Smedejern s Tapper indsættes i Støbejerns Axler eller Nav paa forskjellig Maade Ved svære hule Støbejerns Axler kunne Tapper af Støbe- jern, som man nndertiden bruger, indsættes paa den Maade, som er vnst i Fig. 14. Tappen er støbt i Eet med Bundstykket og derefter er Tappen og den De], der skal passe indvendigt i den hule Axel, afdreiede, samt Bundstykket skruet til Kraven paa Axlen. Solidere er det at indsætte en Smedejerns Tap i Bund- stykket, end at støbe Tappene i Eet med dette. Fig. 15 viser en Smedejernstap indsat direkte i en Støbe- jerns Axel og hefæstet dertil med en Kile. b) VerticaleAxeltapper, Sportapper, ere saadanne, der paavirkes af Tryk efter Længden. De beregnes efter det Tryk pr. Q Lnhed de kunne taale uden at gnave eller gnaves af det Spor, hvori de gaa; man regner sædvanligt 1370 W pr. Qvadrattommen af Tappens Endeflade. c) Naar Tappen samtidigt paavirkes baade af Tryk lodret paa Længderetningen og efter Længden, saa beregnes de efter begge Tryk, hver for sig; det der givei’ den største Dimension, er da tillige det, der bestemmer Tappens Dimensioner. Skal en saadan Tap befæstes til en Træaxel, saa kan den dannes som Bladtap og indsættes paa den ovenfor omtalte Maade, eller, hvis den er af Smedejern, befæstes paa den i Fig. 16 viste Maade; Tappen a er smedet i et Stykke med de 2 Grene b, som ere befæstede til Axlen ved Bolte, og yderligere fastholdt ved den firkantede Ring c, som i alle 4 Hjørner kan spændes sammen om Axlen. I Støbejernsaxler indsættes Sportappe enten ved at skrue dem op i Endefladen eller bedre ved at give dem en conisk Forlængelse, som passer nøjagtigt i et coniskt Hul i Axlen, ind- sætte dem paa deres Plads og befæste dem ved en Kile eller Bolt.
