Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere

Forfatter: C. G. Hummel

År: 1875

Forlag: S. Triers Bogtrykkeri

Sted: Kjøbenhavn

Sider: 153

UDK: TB Gl. 621.0 Hum

1ste Del.

Trykt som manuskript.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 358 Forrige Næste

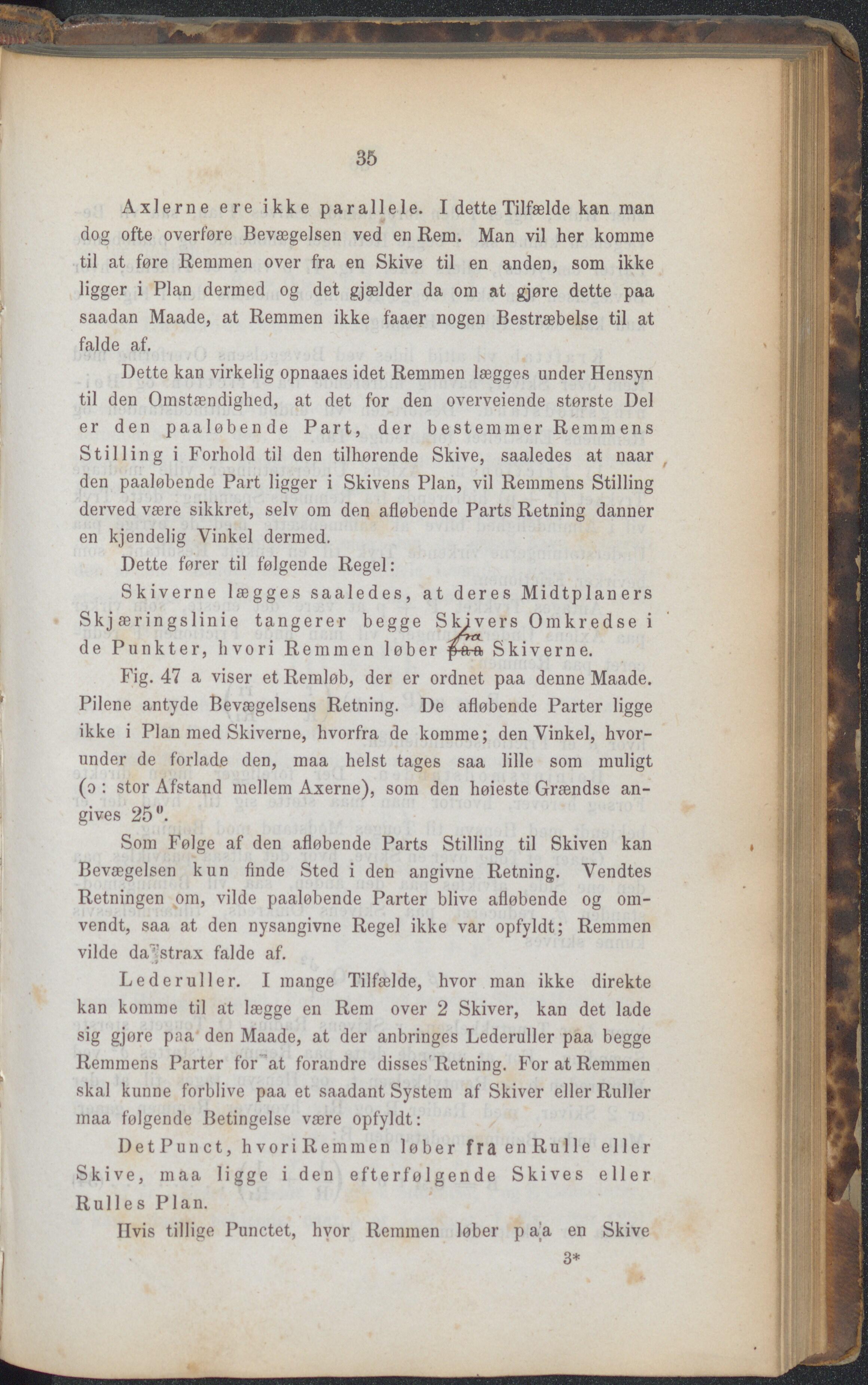

35 Axlerne ere ikke parallele. I dette Tilfælde kan man dog ofte overføre Bevægelsen ved en Rem. Man vil her komme til at føre Remmen over fra en Skive til en anden, som ikke ligger i Plan dermed og det gjælder da om at gjøre dette paa saadan Maade, at Remmen ikke faaer nogen Bestræbelse til at falde af. Dette kan virkelig opnaaes idet Remmen lægges under Hensyn til den Omstændighed, at det for den overvejende største Del er den paaløbende Part, der bestemmer Remmens Stilling i Forhold til den tilhørende Skive, saaledes at naar den paaløbende Part ligger i Skivens Plan, vil Remmens Stilling derved være sikkret, selv om den afløbende Parts Retning danner en kjendelig Vinkel dermed. Dette fører til følgende Regel: Skiverne lægges saaledes, at deres Midtplaners Skj æringslinie tangerer begge Skivers Omkredse i de Punkter, hvori Remmen løber Skiverne. Fig. 47 a viser et Remløb, der er ordnet paa denne Maade. Pilene antyde Bevægelsens Retning. De afløbende Parter ligge ikke i Plan med Skiverne, hvorfra de komme; den Vinkel, hvor- under de forlade den, maa helst tages saa lille som muligt (o : stor Afstand mellem Axerne), som den høieste Grændse an- gives 25°. Som Følge af den afløbende Parts Stilling til Skiven kan Bevægelsen kun finde Sted i den angivne Retning. Vendtes Retningen om, vilde paaløbende Parter blive afløbende og om- vendt, saa at den nysangivne Rege] ikke var opfyldt; Remmen vilde da'strax falde af. Lederuller. I mange Tilfælde, hvor man ikke direkte kan komme til at lægge en Rem over 2 Skiver, kan det lade sig gjøre paa den Maade, at der anbringes Lederuller paa begge Remmens Parter for at forandre disses'Retning. For at Remmen skal kunne forblive paa et saadant System af Skiver eller Ruller maa følgende Betingelse være opfyldt: DetPunct, hvoriRemmen løber fra en Rulle eller Skive, maa ligge i den efterfølgende Skives eller Rulle s Plan. Ilvis tillige Punctet, hvor Remmen løber p a’a en Skive 3*
