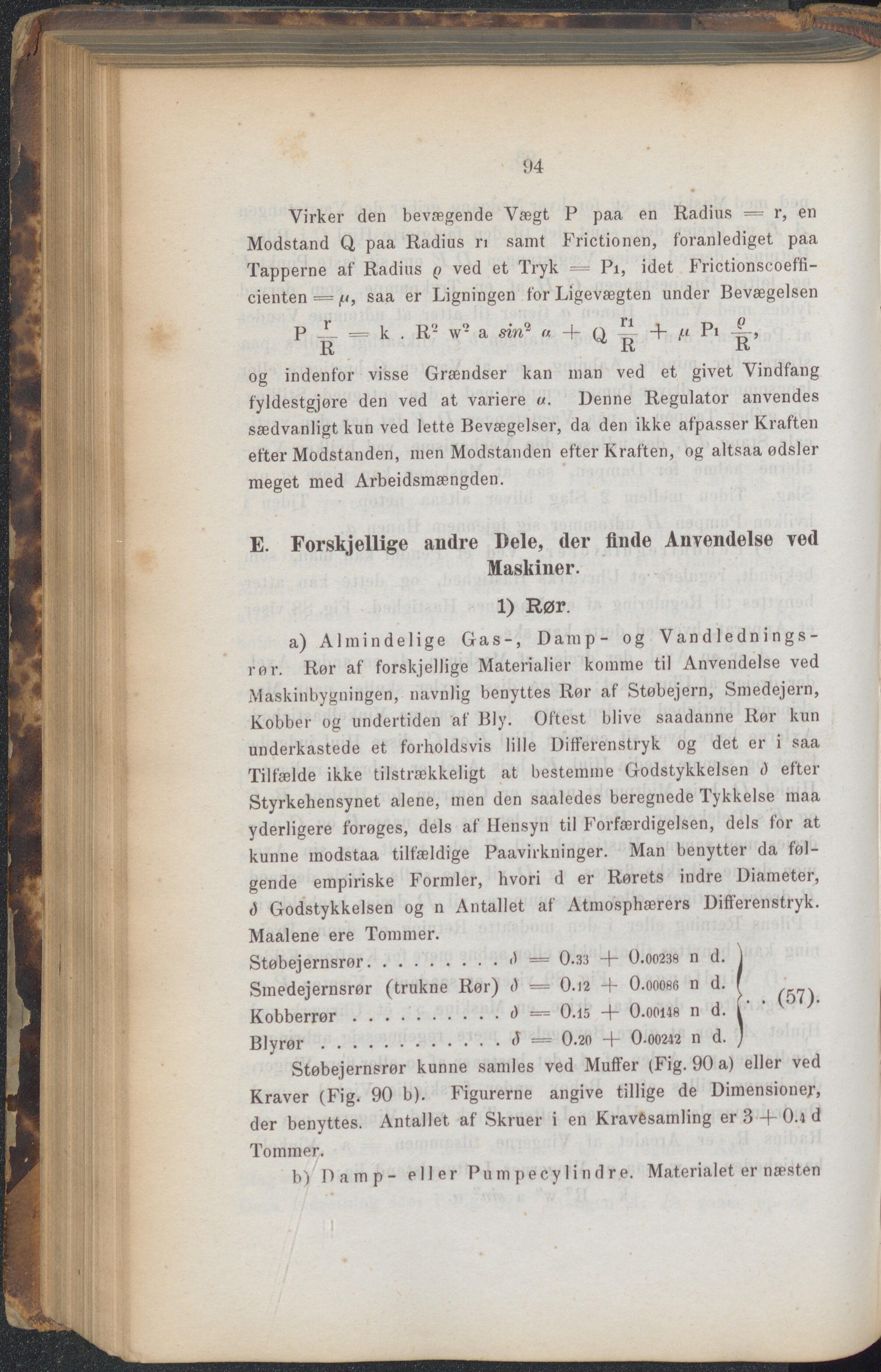

94
Virker den bevægende Vægt P paa en Radius = r, en
Modstand Q paa Radius ri samt Frictionen, foranlediget paa
Tapperne af Radius q ved et Tryk = Pi, idet f rictionscoeffi-
cienten = p, saa er Ligningen for Ligevægten under Bevægelsen
P _L = k . R- w2 a sin2 « + Q ~ + A4 P* >
R K K
og indenfor visse Grændser kan man ved et givet Vindfang
fyldestgjøre den ved at variere a. Denne Regulator anvendes
sædvanligt kun ved lette Bevægelser, da den ikke afpasser Kraften
efter Modstanden, men Modstanden efter Kraften, og altsaa ødsler
meget med Arbeidsmængden.
E. Forskjellige andre Dele, der finde Anvendelse ved
Maskiner.
1) Rør.
a) Almindelige Gas-, Damp- og Vandlednings-
rør. Rør af forskjellige Materialier komme ti] Anvendelse ved
Maskinbygningen, navnlig benyttes Rør af Støbejern, Smedejern,
Kobber og undertiden af Bly. Oftest blive saadanne Rør kun
underkastede et forholdsvis lille Differenstryk og det er i saa
Tilfælde ikke tilstrækkeligt at bestemme Godstykkelsen <) efter
Styrkehensynet akne, men den saaledes beregnede Tykkelse maa
yderligere forøges, dels af Hensyn til Forfærdigelsen, dels for at
kunne modstaa tilfældige Paavirkninger. Man benytter da føl-
gende empiriske Formler, hvori d er Rørets indre Diameter,
() Godstykkelsen og n Antallet af Atmosphærers Differer)stryk.
Maalene ere Tommer.
Støbejernsrør________________' = 0.33 + O.00238 n d. j
Smedejernsrør (trukne Rør) <) = 0.12 + O.00086 n d. f
Kobberrør................) = O.15 + O.oous n d. ‘
Blyrør __................å — O.20 O-00212 11 d. J
Støbejernsrør kunne samles ved Muffer (Fig. 90 a) eller ved
Kraver (Fig. 90 b). Figurerne angive tillige de Dimensioner,
der benyttes. Antallet, af Skruer i en Kravésamling er 3 4- 0.4 d
Tommer.
b) Damp- eller Pumpe cylindre. Materialet er næsten
