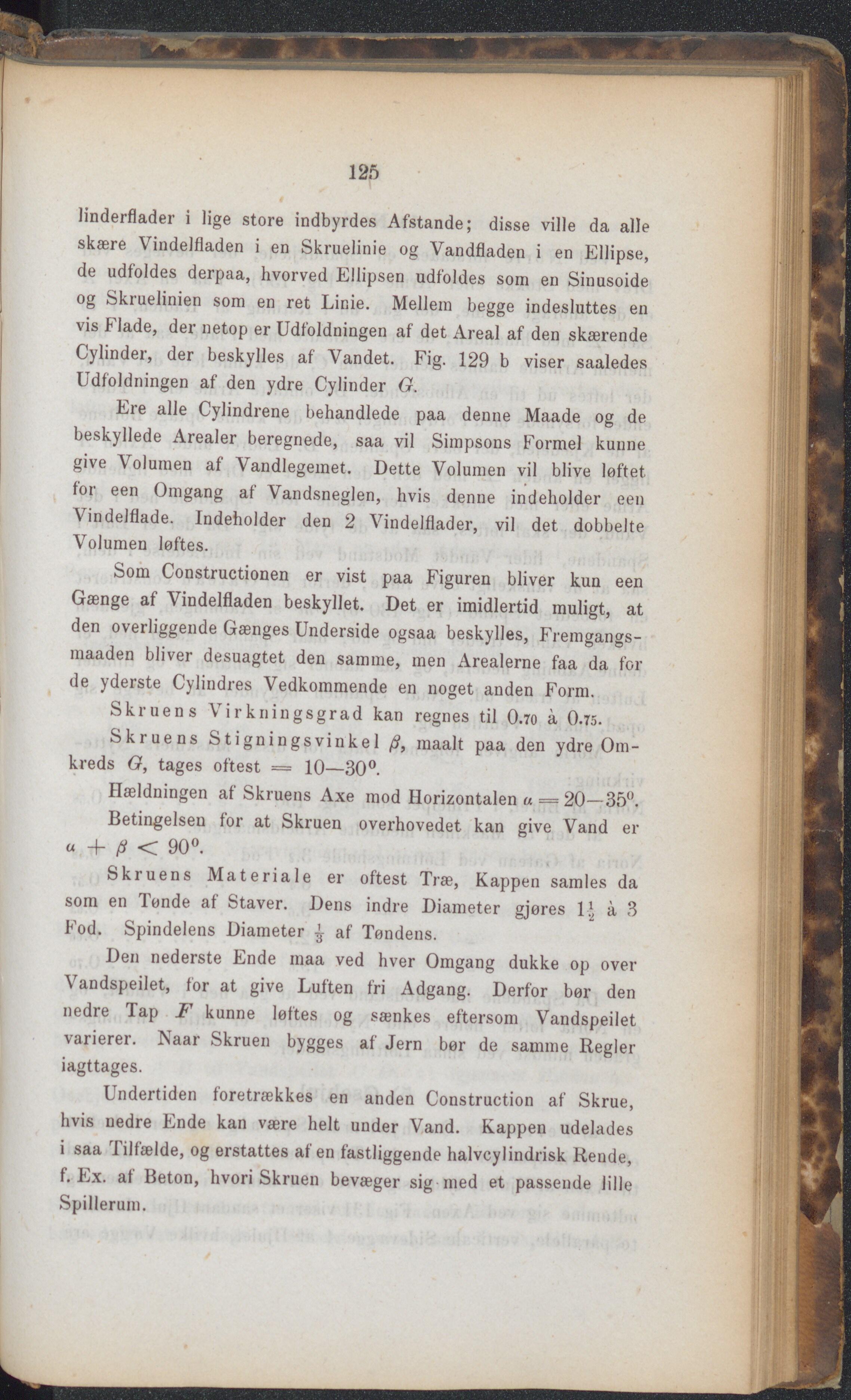

hnderflader i lige store indbyrdes Afstande; disse ville da alle skære Vindelfiaden i en Skruelinie og Vandfladen i en Ellipse, de udfoldes derpaa, hvorved Ellipsen udfoldes som en Sinusoide og Skruelinien som en ret Linie. Mellem begge indesluttes en vis Flade, der netop er Udfoldningen af det Areal af den skærende Cylindei, der beskylles af Vandet. Fig. 129 b viser saaledes Udfoldningen af den ydre Cylinder G. Ere alle Cylindrene behandlede paa denne Maade og de beskyllede Arealer beregnede, saa vil Simpsons Formel kunne give Volumen al Vandlegeinet. Dette Volumen vil blive løftet foi een Omgang af Vandsneglen, hvis denne indeholder een Vindelflade. Indeholder den 2 Vindelflader, vil det dobbelte Volumen løftes. Som Constructionen er vist paa Figuren bliver kun een Gænge af Vindelfiaden beskyllet. Det er imidlertid muligt, at den overliggende Gænges Underside ogsaa beskylles, Fremgangs- maaden bliver desuagtet den samme, men Arealerne faa da fol- de yderste Cylindres Vedkommende en noget anden Form. Skruens Virkningsgrad kan regnes til O.70 å 0.75. Ski uens Stigningsvinkel /S, maalt paa den ydre Om- kreds G, tages oftest = 10—30°. Hældningen af Skruens Axe mod Horizontalen a = 20—35°. Betingelsen for at Skruen overhovedet kan give Vand er « + (i < 90°. Ski uens Materiale er oftest Træ, Kappen samles da som en lønde af Staver. Dens indre Diameter gjøres ä 3 Fod. Spindelens Diameter | af Tøndens. Den nederste Ende maa ved hver Omgang dukke op over Vandspeilet, for at give Luften fri Adgang. Derfor bør den nedre fap I kunne løftes og sænkes eftersom Vandspeilet varierer. Naar Skruen bygges af Jern bør de samme Regler iagttages. Undertiden foretrækkes en anden Construction af Skrue, hvis nedre Ende kan være helt under Vand. Kappen udelades i saa I ilfælde, og erstattes af en fastliggende halvcylindrisk Rende, f. Ex. af Beton, hvori Skruen bevæger sig med et passende lille Spillerum.
