Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere

Forfatter: C. G. Hummel

År: 1875

Forlag: S. Triers Bogtrykkeri

Sted: Kjøbenhavn

Sider: 153

UDK: TB Gl. 621.0 Hum

1ste Del.

Trykt som manuskript.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 358 Forrige Næste

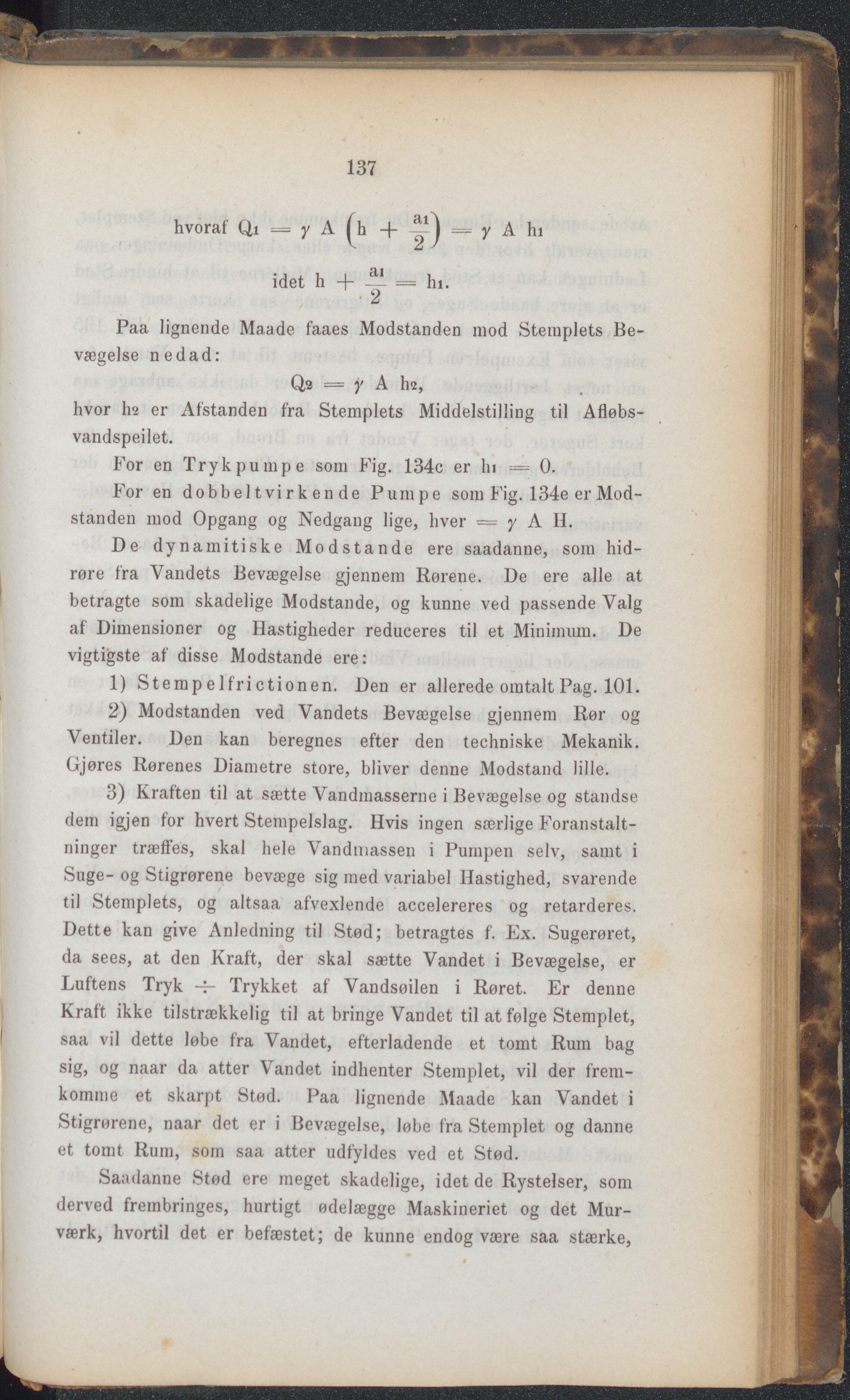

137 hvoraf Qi = / A | h + —) = y A hi idet h + -^’ = lu. 2 Paa lignende Maade faaes Modstanden mod Steinplets Be- vægelse nedad: 0,2 = y A 112, hvor lis er Afstanden fra Stemplets Middelstilling til Afløbs- vandspeilet. For en Trykpumpe som Fig. 134c er hi = 0. For en dobbe 11vir k en de Pumpe som Fig. 134e er Mod- standen mod Opgang og Nedgang lige, hver — y A H. De dyna in i ti ske Modstande ere saadanne, som hid- røre fra Vandets Bevægelse gjennem Rørene. De ere alle at betragte som skadelige Modstande, og kunne ved passende Valg af Dimensioner og Hastigheder reduceres til et Minimum. De vigtigste af disse Modstande ere: 1) StempeIfrietionen. Den er allerede omtalt Pag. 101. 2) Modstanden ved Vandets Bevægelse gjennem Rør og Ventiler. Den kan beregnes efter den techniske Mekanik. Gjøres Rørenes Diametre store, bliver denne Modstand lille. 3) Kraften til at sætte Vandmasserne i Bevægelse og standse dem igjen for hvert Stempelslag. Hvis ingen særlige Foranstalt- ninger trælfes, skal hele Vandmassen i Pumpen selv, samt i Suge- og Stigrorene bevæge sig med variabel Hastighed, svarende til Stemplets, og altsaa afvexlende accelereres og retarderes. Dette kan give Anledning til Stød; betragtes f. Ex. Sugerøret, da sees, at den Kraft, der skal sætte Vandet i Bevægelse, er Luftens Tryk 4- Trykket af Vandsøilen i Røret. Er denne Kraft ikke tilstrækkelig til at bringe Vandet til at følge Stemplet, saa vil dette løbe fra Vandet, efterladende et tomt Rum bag sig, og naar da atter Vandet indhenter Stemplet, vil der frem- komme et skarpt Stød. Paa lignende Maade kan Vandet i Stigrorene, naar det er i Bevægelse, løbe fra Stemplet og danne et tomt Rum, som saa atter udfyldes ved et Stød. Saadanne Stød ere meget skadelige, idet de Rystelser, som derved frembringes, hurtigt ødelægge Maskineriet og det Mur- værk, hvortil det er befæstet; de kunne endog være saa stærke,
