Jærnbeton-Broer
Grundlag for Forelæsninger paa Polyteknisk Læreanstalt

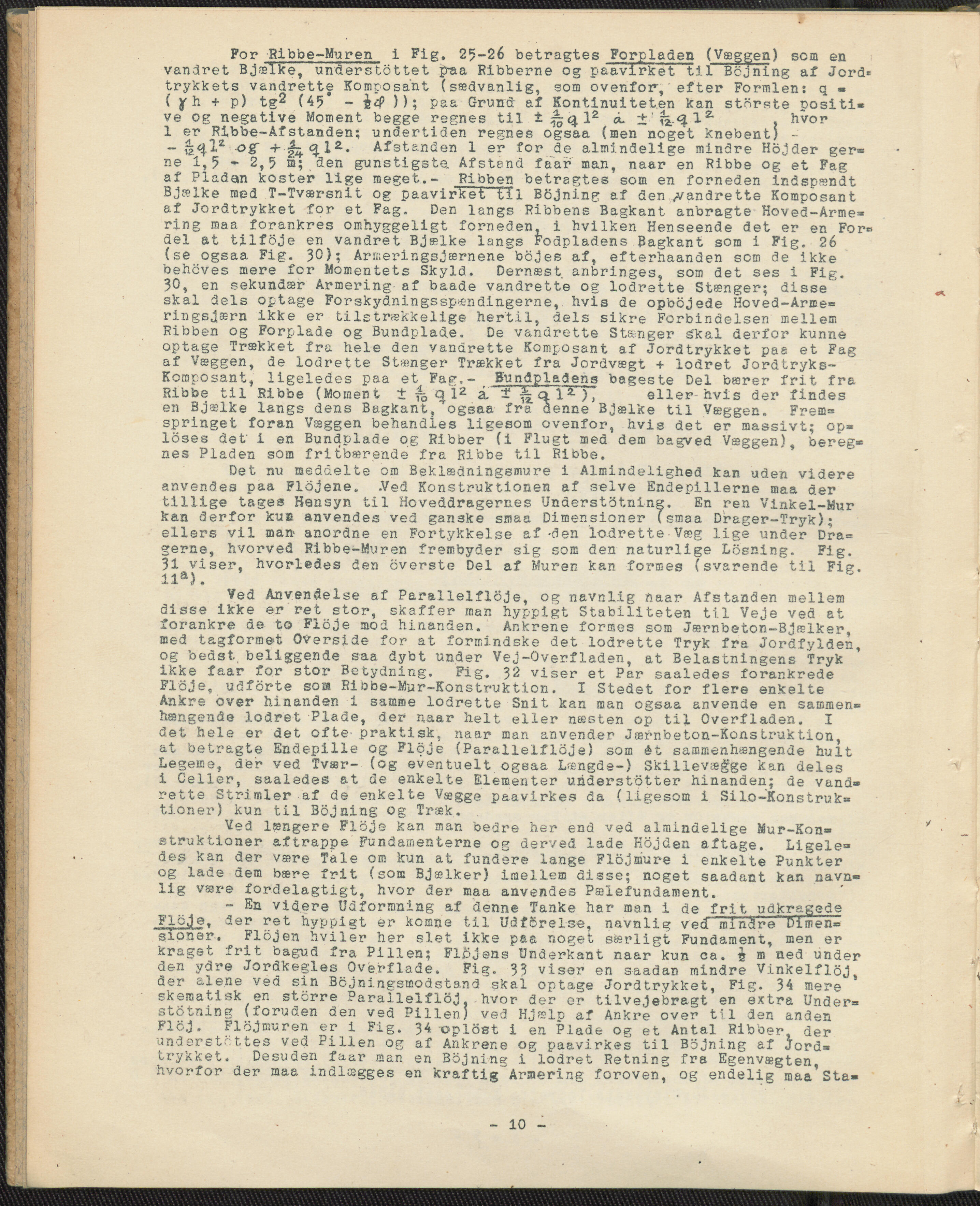

For Ribbe-Muren i Fig. 25-26 betragtes Forpladen (Væggen) som en vandret Bjælke, understottet p-aa Ribberne og paavirket til Bcjning af Jord* trykkets vandrette Komposa'nt (sædvanlig, som ovenfor, efter Formlen: q ■ ( yh + p) tg2 (45* - )); paa Grund af Kontinuiteten kan storste positi- ve og negative Moment begge regnes til ±^ql2 o. . hvor 1 er Ribbe-Afstanden; undertiden regnes ogsaa (men noget knebent) - - ogF Afstanden 1 er for de almindelige minSre Hojder ger= ne 1,5 - 2,5 ni; den gunstigste. Afstend faar man, naar en Ribbe og et Fag af Pladan koster lige meget.- Ribben betragtes som en forneden indspændt Bjælke med T-Tværsnit og paavirket til Bgjnine: af den //andrette Komposant af Jordtrykket for et Fag. Den langs Ribbens Bagkant anbragte Hoved-Arme« ring maa.forankres omhyggeligt forneden, i hvilken Henseende det er en For* del at tilfoje en vandret Bjælke langs Fodpladens bagkant som i Fig. 26 (se ogsaa Fig. 30); Arrneringsjærnene bojes af, efterhaanden scm de ikke behoves mere for Momentets Skyld. Dernæst anbringes, som det ses i Fig. 30, en sekundær Armering af baade vandrette og lodrette Stænger; disse skal Seis optage Forskydningsspændingerne, hvis de opbbjede Hoved-Aræe= ringsjærn ikke er tilstrækkelige hertil, dels sikre Forbindelsen melleni Ribben og Forplade og Bundplade. De vandrette St&nger skal derfor kunne optage Trækket fru hele den vandrette KcmfOsant af Jordtrykket paa et Fag af Væggen, de lodrette Stænger Trækket fra Jordvægt + lodret Jordtryks- Komposant, ligeledes paa et Fat?,- Blindpladens bageste Del bærer frit fra Ribbe til Ribbe (Moment ± fa Q l2 a. eller hvis der findes en Bjælke langs dens Bagkant,'ogsaa fra aenne Bjælke til Væggen. springet foran Væggen behandles ligesom ovenfor, hvis det er massivt; op= loses def i en Bundplade og Ribber (i Flugt med dem bagved Væggen) bereg- nes Pladen som fritbærende fra Ribbe ti.l Ribbe. Det nu meddelte om Beklædningsmure i Almindelighed kan uden videre anvendes paa Flojene. -Ved Konstruktionen af selve Endepillerne maa der tillige tages Hensyn til Hoveddragernes Understøtning. En ren Vinkel-Mur kan derfor kun anvendes ved ganske smaa Dimensioner (smaa Drager-Tryk); ellers vil man- anordne en Fortykkelse af -den lodrette Væg lige under Dra= gerne, hvorved Ribbe-Muren frembyder sig som (len naturlige Losning. Fig. 31 viser, hvorledes den overste Del af Muren kan formes (svarende til Fis'. lla). Ved Anvendelse &f Parallelfloje, og navnlig naar Afstanden mellem disse ikke er ret stor, skaffer man hyppigt Stabiliteten til Veje ved at forankre de to Floje mod hinanden. Ankrene for-mes som Jærnbeton-BJælker, med tagformet Overside for at formindske det lodrette Tryk fra Jordfylden, og bedst, beliggende saa dybt under Vej-Overfladen, at Belastningens Tryk ikke faar for stor Betydning. Fig. )2 viser et Par saaledes forankrede Floje, udforte som Ribbe-Mur-Konstruktion. I Stedet for flere enkelte Ankre over hinanden 1 samme lodrette Snit kan man ogsaa anvende en sammen« hængende lodret Plade, der naar helt eller næsten op til Overfladen. I det hele er det ofte- praktisk, naar man anvender Jærnbeton-Konstruktion, at betragte Endepille og Flcje (Parallelfloje) som ét sammenhængende hult Legeme, der ved Tvær- (og eventuelt ogeaa Længde-) Skillevægge kan deles i Celler, saaledes at de enkelte Elementer uriderstotter hinanden; de vand- rette Strimler af de enkelte Vægge paavirkes da (ligesom i Si lo-Konstruk> tioner) kun til Bojning og Træk. Ved længere Floje Kan nar. bedre her end ved almindelige Mur-Kon=> struktioner aftrappe Fundamenterne og derved lade Hojden aftage. Ligele= des kan <3er være Tale om kun at fundere lange Flojmure i enkelte Punkter og lade dem bære frit (som Bjælker) imellem disse; noget saadact kan navn« lig være fordelagtigt, hvor der maa anvendes Pælefundament. ~ Ea videre Udformning af denne Tanke har man i de frit udkragede Flbje, 3er ret hyppigt er* komne til UdfSrelse, navnlig vecT minÆre Dimen= sioner. Flojen hviler her slet ikke paa noget særligt Fundament, men er kraget frit bagud fra Pillen; Plejens Underkant naar kun ca. 9 m nedunder den ydre Jordkegles Overflade. Fig. 33 viser en saadan mindre V.inkelfloJ der alene ved sin Bojningsæodstand skal optage Jordtrykket, Fig. 34 mere skematisk en storre Parallelt18J} hvor der er tilvejebragt en extra Under= stotning (foruden den ved Pillen) ved Hjælp af Ankre over til den anden Eloj. Flojmu.ren er 1 Fig. 34 -oplost i en Plade og et Antal Ribber, der understøttes ved Pillen og af Ankrene og paavirkes til Bojning af Jord= trykket. Desuden faar man en Bojning i lodret Retning fra Egenvægten hvorfor der maa indlægges en kraftig Armering foroven, og endelig maa’sta- 10
