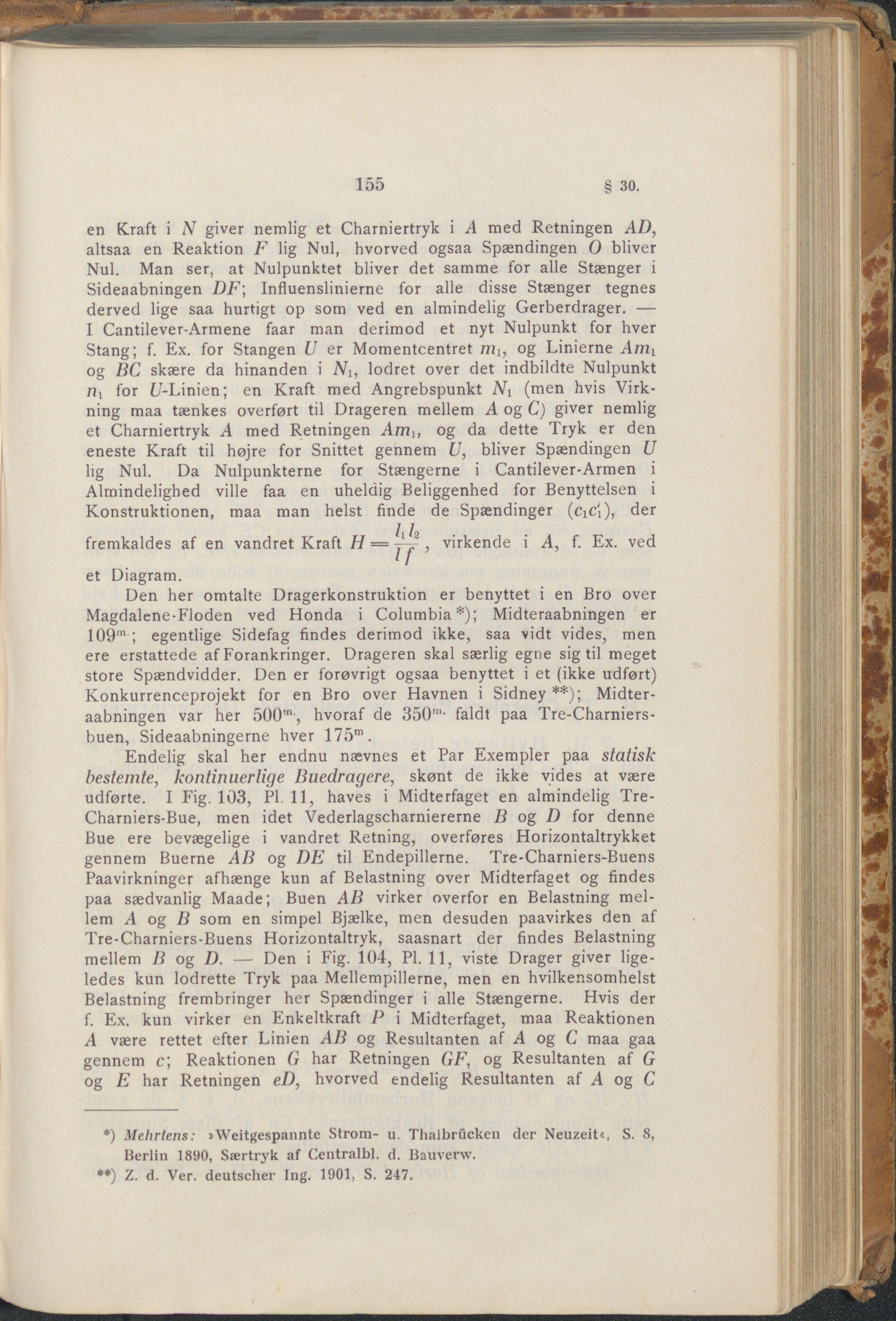

155 § 30. en Kraft i N giver nemlig et Charniertryk i A med Retningen AD, altsaa en Reaktion F lig Nul, hvorved ogsaa Spændingen O bliver Nul. Man ser, at Nulpunktet bliver det samme for alle Stænger i Sideaabningen DF\ Influenslinierne for alle disse Stænger tegnes derved lige saa hurtigt op som ved en almindelig Gerberdrager. — I Cantilever-Armene faar man derimod et nyt Nulpunkt for hver Stang; f. Ex. for Stangen U er Momentcentret og Linierne AmL og BC skære da hinanden i lodret over det indbildte Nulpunkt for [7-Linien; en Kraft med Angrebspunkt Ni (men hvis Virk- ning maa tænkes overført til Drageren mellem A og C) giver nemlig et Charniertryk A med Retningen Aim, og da dette Tryk er den eneste Kraft til højre for Snittet gennem U, bliver Spændingen U lig Nul. Da Nulpunkterne for Stængerne i Cantilever-Armen i Almindelighed ville faa en uheldig Beliggenhed for Benyttelsen i Konstruktionen, maa man helst finde de Spændinger (cicl), der fremkaldes af en vandret Kraft H — virkende i A, f. Ex. ved et Diagram. Den her omtalte Dragerkonstruktion er benyttet i en Bro over Magdalcne-Floden ved Honda i Columbia*); Midteraabningen er 109m ; egentlige Sidefag findes derimod ikke, saa vidt vides, men ere erstattede af Forankringer. Drageren skal særlig egne sigtil meget store Spændvidder. Den er forøvrigt ogsaa benyttet i et (ikke udført) Konkurrenceprojekt for en Bro over Havnen i Sidney**); Midter- aabningen var her 500'n-, hvoraf de 350,n- faldt paa Tre-Charniers- buen, Sideaabningerne hver 175m. Endelig skal her endnu nævnes et Par Exempler paa statisk bestemte, kontinuerlige Buedragere, skønt de ikke vides at være udførte. I Fig. 103, PI. 11, haves i Midterfaget en almindelig Tre- Charniers-Bue, men idet Vederlagscharniererne B og D for denne Bue ere bevægelige i vandret Retning, overføres Horizontaltrykket gennem Buerne AB og DE til Endepillerne. Tre-Charniers-Buens Paavirkninger afhænge kun af Belastning over Midterfaget og findes paa sædvanlig Maade; Buen AB virker overfor en Belastning mel- lem A og B som en simpel Bjælke, men desuden paavirkes den af Tre-Charniers-Buens Horizontaltryk, saasnart der findes Belastning mellem B og D. — Den i Fig. 104, PI. 11, viste Drager giver lige- ledes kun lodrette Tryk paa Mellempillerne, men en hvilkensomhelst Belastning frembringer her Spændinger i alle Stængerne. Hvis der f. Ex. kun virker en Enkeltkraft P i Midterfaget, maa Reaktionen A være rettet efter Linien AB og Resultanten af A og C maa gaa gennem c; Reaktionen G har Retningen GF, og Resultanten af G og E har Retningen eD, hvorved endelig Resultanten af A og C *) Mehrtens: »Weitgespannte Strom- u. Thalbrückcn der Neuzeit«, S. 8, Berlin 1890, Særtryk af Centralbl. d. Bauverw. Z. d. Ver. deutscher Ing. 1901, S. 247.
