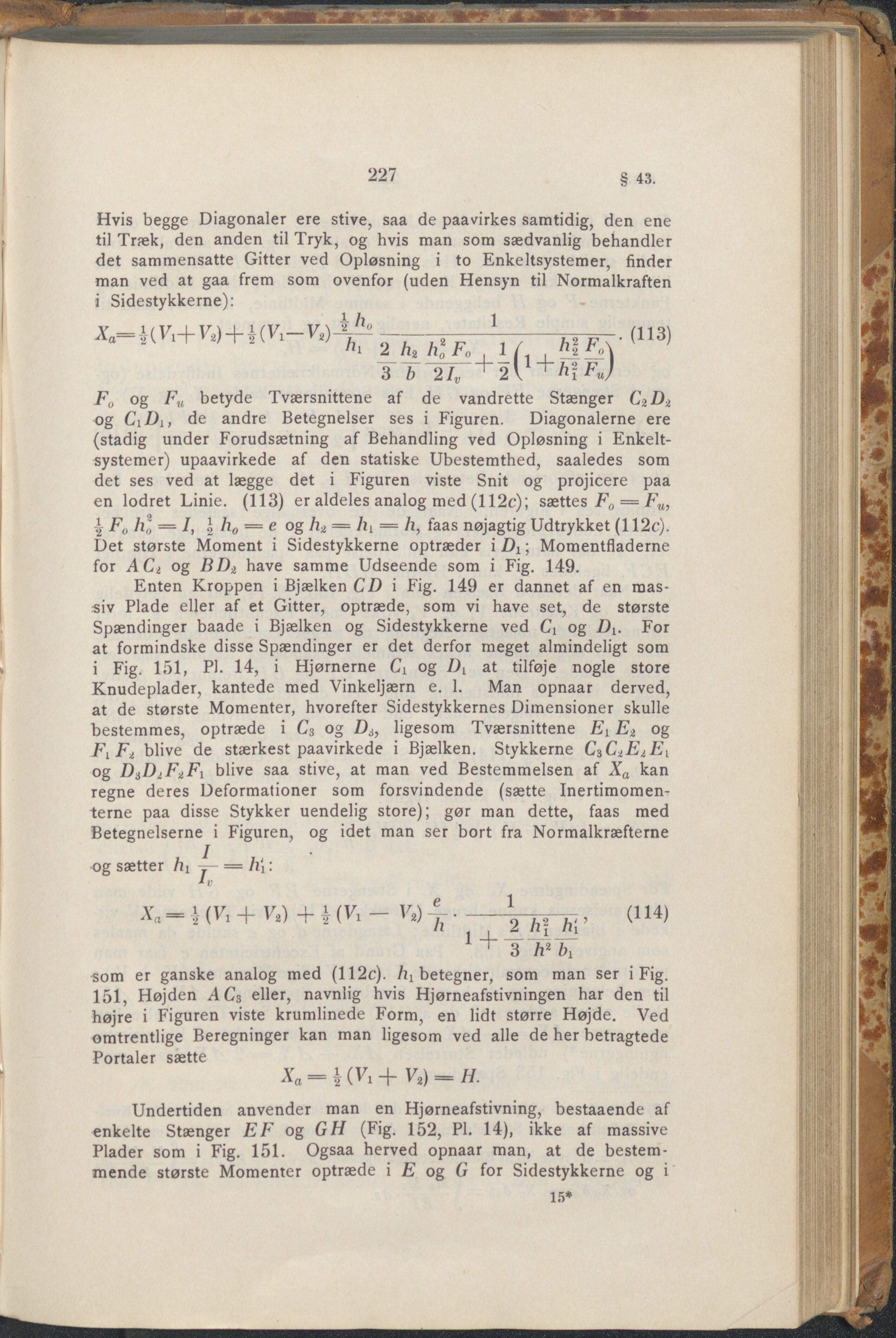

227 § 43. Hvis begge Diagonaler ere stive, saa de paavirkes samtidig, den ene til Træk, den anden til Tryk, og hvis man som sædvanlig behandler det sammensatte Gitter ved Opløsning i to Enkeltsystemer, finder man ved at gaa frem som ovenfor (uden Hensyn til Normalkraften i Sidestykkerne): WW.)+I(W.)-^ -- 1 —p-p-. (ii3) 2 h0 Fo , 1 L , n2 Fo og Fu betyde Tværsnittene af de vandrette Stænger CiD2 og CiDi, de andre Betegnelser ses i Figuren. Diagonalerne ere (stadig under Forudsætning af Behandling ved Opløsning i Enkelt- systemer) upaavirkede af den statiske Ubestemthed, saaledes som det ses ved at lægge det i Figuren viste Snit og projicere paa en lodret Linie. (113) er aldeles analog med (112c); sættes Fo — Fu, I Fo h* — I, 2 h0 = e og h2 = = h, faas nøjagtig Udtrykket (112c). Det største Moment i Sidestykkerne optræder i ; Momentfladerne for ACi og BDi have samme Udseende som i Fig. 149. Enten Kroppen i Bjælken CD i Fig. 149 er dannet af en mas- siv Plade eller af et Gitter, optræde, som vi have set, de største Spændinger baade i Bjælken og Sidestykkerne ved og Dt. For at formindske disse Spændinger er det derfor meget almindeligt som i Fig. 151, PL 14, i Hjørnerne CL og Dl at tilføje nogle store Knudeplader, kantede med Vinkeljærn e. 1. Man opnaar derved, at de største Momenter, hvorefter Sidestykkernes Dimensioner skulle bestemmes, optræde i C3 og DA, ligesom Tværsnittene El E2 og FlFz blive de stærkest paavirkede i Bjælken. Stykkerne C^CtEiE^ og DsDiFiFi blive saa stive, at man ved Bestemmelsen af Xa kan regne deres Deformationer som forsvindende (sætte Inertimomen- terne paa disse Stykker uendelig store); gør man dette, faas med Betegnelserne i Figuren, og idet man ser bort fra Normalkræfterne , 1 og sætter hi y- — n}: € 1 x„ = -h^ +v2)+KV!-v«)7-----------FftfTi’ (114) 1 + -3tW som er ganske analog med (112c). /ix betegner, som man ser i Fig. 151, Højden AC3 eller, navnlig hvis Hjørneafstivningen har den til højre i Figuren viste krumlinede Form, en lidt større Højde. Ved omtrentlige Beregninger kan man ligesom ved alle de her betragtede Portaler sætte Xa = I (Vi + V,) = H. Undertiden anvender man en Hjørneafstivning, bestaaende af enkelte Stænger EF og GH (Fig. 152, PI. 14), ikke af massive Plader som i Fig. 151. Ogsaa herved opnaar man, at de bestem- mende største Momenter optræde i E og G for Sidestykkerne og i 15*
