Teknisk Statik
Anden Del

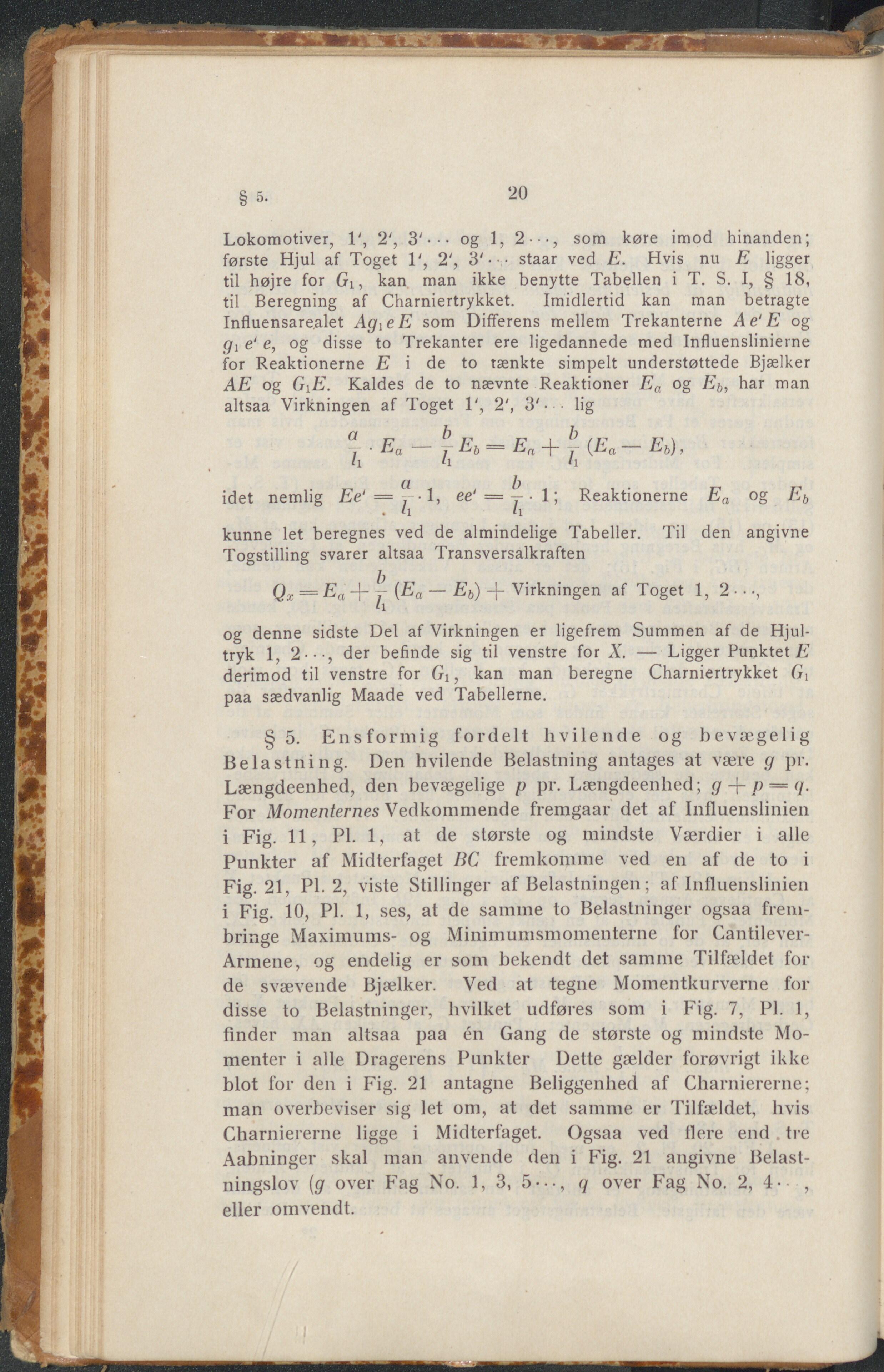

20 § 5. Lokomotiver, T, 2', 3'• • • og 1, 2 • som køre imod hinanden; første Hjul af Toget 1', 2\ 3' • • staar ved E. Hvis nu E ligger til højre for Gi, kan man ikke benytte Tabellen i T. S. I, § 18, til Beregning af Charniertrykket. Imidlertid kan man betragte Influensarealet Ag}eE som Differens mellem Trekanterne Ae‘E og e‘ e, og disse to Trekanter ere ligedannede med Influenslinierne for Reaktionerne E i de to tænkte simpelt understøttede Bjælker AE og GiE. Kaldes de to nævnte Reaktioner Ea og Eb, har man altsaa Virkningen af Toget 1', 2', 3'- lig ? Ea -Eb), Il U <1 idet nemlig Ee1 = " -1, ee‘ = ~ • 1; Reaktionerne Ea og Eb . <1 11 kunne let beregnes ved de almindelige Tabeller. Til den angivne Togstilling svarer altsaa Transversalkraften Qx = Ea + (Ea — Eb) 4- Virkningen af Toget 1, 2 ■ • og denne sidste Del af Virkningen er ligefrem Summen af de Hjul- tryk 1, 2--> der befinde sig til venstre for X. — Ligger Punktet E derimod til venstre for Gi, kan man beregne Charniertrykket Gi paa sædvanlig Maade ved Tabellerne. § 5. Ensformig fordelt hvilende og bevægelig Belastning. Den hvilende Belastning antages at være g pr. Længdeenhed, den bevægelige p pr. Længdeenhed ; g 4- p = g. For Momenternes Vedkommende fremgaar det af Influenslinien i Fig. 11, Pl. 1, at de største og mindste Værdier i alle Punkter af Midterfaget EC fremkomme ved en af de to i Fig. 21, PI. 2, viste Stillinger af Belastningen; af Influenslinien i Fig. 10, Pl. 1, ses, at de samme to Belastninger ogsaa frem- bringe Maximums- og Minimumsmomenterne for Cantilever- Armene, og endelig er som bekendt det samme Tilfældet fol- de svævende Bjælker. Ved at tegne Momentkurverne for disse to Belastninger, hvilket udføres som i Fig. 7, Pl. 1, finder man altsaa paa én Gang de største og mindste Mo- menter i alle Dragerens Punkter Dette gælder forøvrigt ikke blot for den i Fig. 21 antagne Beliggenhed af Charniererne; man overbeviser sig let om, at det samme er Tilfældet, hvis Charniererne ligge i Midterfaget. Ogsaa ved flere end tre Aabninger skal man anvende den i Fig. 21 angivne Belast- ningslov [g over Fag No. 1, 3, 5--, g over Fag No. 2, 4- , eller omvendt.
