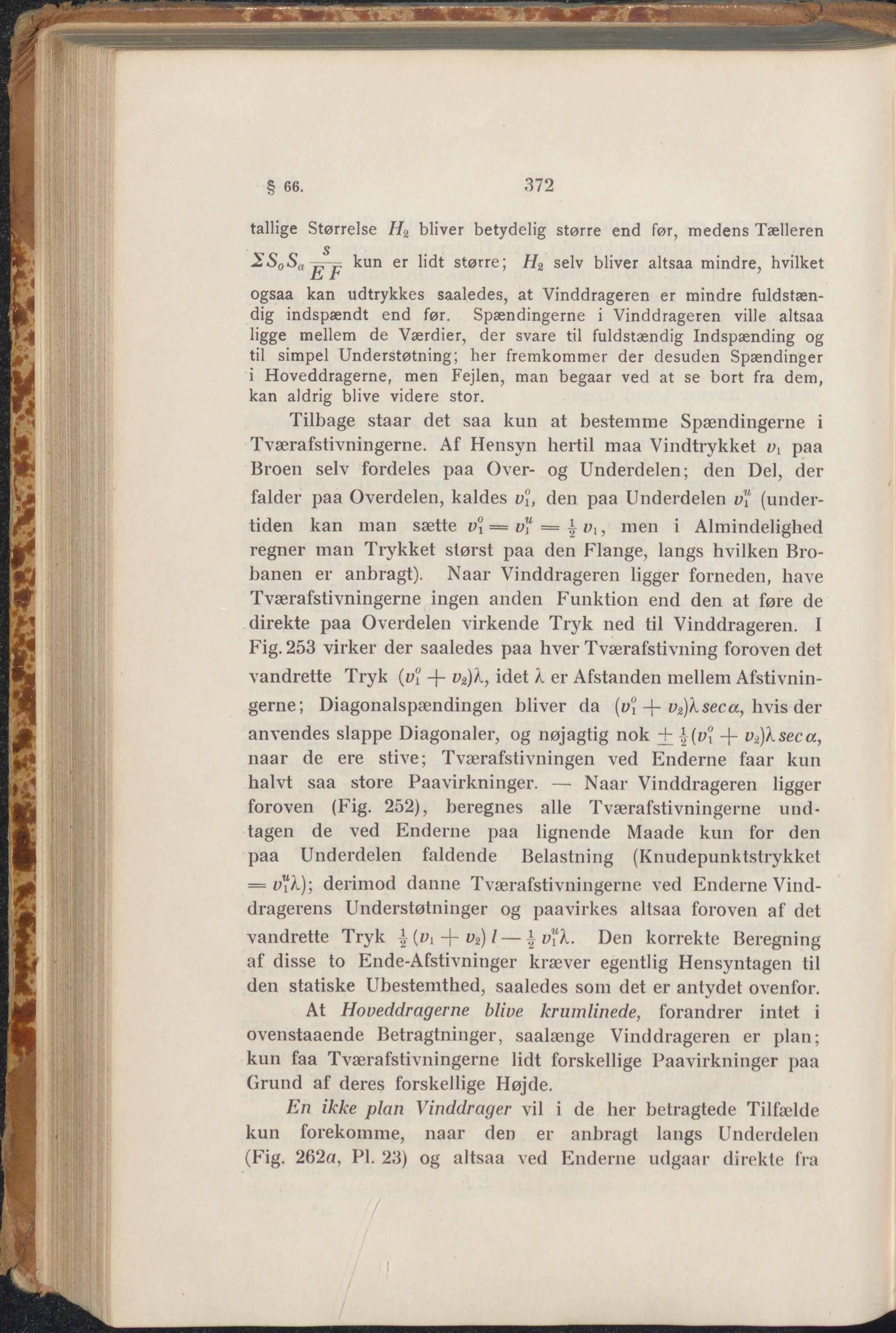

372 § 66. tallige Størrelse H2 bliver betydelig større end før, medens Tælleren 5 SS0Sa-=-= kun er lidt større; selv bliver altsaa mindre, hvilket r ogsaa kan udtrykkes saaledes, at Vinddrageren er mindre fuldstæn- dig indspændt end før. Spændingerne i Vinddrageren ville altsaa ligge mellem de Værdier, der svare til fuldstændig Indspænding og til simpel Understøtning; her fremkommer der desuden Spændinger i Hoveddragerne, men Fejlen, man begaar ved at se bort fra dem, kan aldrig blive videre stor. Tilbage staar det saa kun at bestemme Spændingerne i Tværafstivningerne. Af Hensyn hertil maa Vindtrykket v{ paa Broen selv fordeles paa Over- og Underdelen; den Del, der falder paa Overdelen, kaldes itf, den paa Underdelen v\c (under- tiden kan man sætte p" == vf = | p,, men i Almindelighed regner man Trykket størst paa den Flange, langs hvilken Bro- banen er anbragt). Naar Vinddrageren ligger forneden, have Tværafstivningerne ingen anden Funktion end den at føre de direkte paa Overdelen virkende Tryk ned til Vinddrageren. I Fig. 253 virker der saaledes paa hver Tværafstivning foroven det vandrette Tryk -f- v2)k, idet Å er Afstanden mellem Afstivnin- gerne; Diagonalspændingen bliver da (v° v^kseca, hvis der anvendes slappe Diagonaler, og nøjagtig nok + -[- v^kseca, naar de ere stive; Tværafstivningen ved Fenderne faar kun halvt saa store Paavirkninger. — Naar Vinddrageren ligger foroven (Fig. 252), beregnes alle Tværafstivningerne und- tagen de ved Enderne paa lignende Maade kun for den paa Underdelen faldende Belastning (Knudepunktstrykket = derimod danne Tværafstivningerne ved Enderne Vind- dragerens Understøtninger og paavirkes altsaa foroven af det vandrette Tryk |(Pi4-p2)Z—| Den korrekte Beregning af disse to Ende-Afstivninger kræver egentlig Hensyntagen til den statiske Ubestemthed, saaledes som det er antydet ovenfor. At Hoveddragerne blive krumlinede, forandrer intet i ovenstaaende Betragtninger, saalænge Vinddrageren er plan; kun faa Tværafstivningerne lidt forskellige Paavirkninger paa Grund af deres forskellige Højde. En ikke plan Vinddrager vil i de her betragtede Tilfælde kun forekomme, naar den er anbragt langs Underdelen (Fig. 262a, PI. 23) og altsaa ved Enderne udgaar direkte fra
