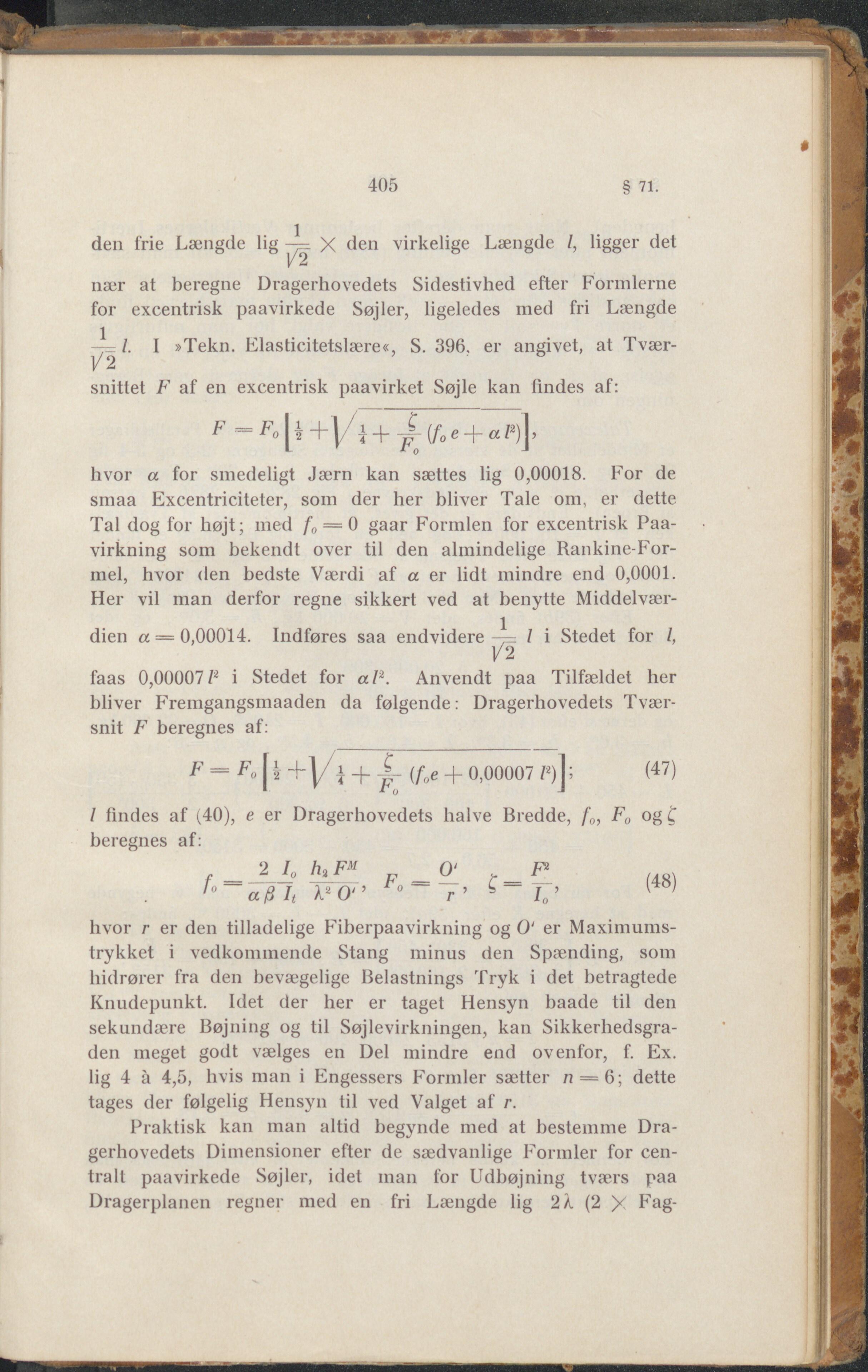

 ■■■■■■■■■■I 405 § 71. den frie Længde lig — X den virkelige Længde I, ligger det nær at beregne Dragerhovedets Sidestivhed efter Fonnierne for excentrisk paavirkede Søjler, ligeledes med fri Længde -7= Z. I »Tekn. Elasticitetslære«, S. 396, er angivet, at Tvær- ]/2 snittet F af en excentrisk paavirket Søjle kan findes af: hvor a for smedeligt Jærn kan sættes lig 0,00018. For de smaa Excentriciteter, som der her bliver Tale om, er dette Tal dog for højt; med f0 = 0 gaar Formlen for excentrisk Paa- virkning som bekendt over til den almindelige Rankine-For- mel, hvor den bedste Værdi af a er lidt mindre end 0,0001. Her vil man derfor regne sikkert ved at benytte Middelvær- dien a = 0,00014. Indføres saa endvidere-U l i Stedet for l, faas 0,00007l2 i Stedet for al2. Anvendt paa Tilfældet her bliver Fremgangsmaaden da følgende: Dragerhovedets Tvær- snit F beregnes af: F i +(/ 1 + I_(/> + 0,00007 Z«)]; <47> / findes af (40), e er Dragerhovedets halve Bredde, f0, Fo og £ beregnes af: e _ h‘2 F" f -01 r- 0 aß It F2O<’ 0 r’ Io> (48) hvor r er den tilladelige Fiberpaavirkning og O‘ er Maximums- trykket i vedkommende Stang minus den Spænding, som hidrører fra den bevægelige Belastnings Tryk i det betragtede Knudepunkt Idet der her er taget Hensyn baade til den sekundære Bøjning og til Søjlevirkningen, kan Sikkerhedsgra- den meget godt vælges en Del mindre end ovenfor, f. Ex. lig 4 å 4,5, hvis man i Engessers Formler sætter n = 6; dette tages der følgelig Hensyn til ved Valget af r. Praktisk kan man altid begynde med at bestemme Dra- gerhovedets Dimensioner efter de sædvanlige Formler for cen- tralt paavirkede Søjler, idet man for Udbøjning tværs paa Dragerplanen regner med en fri Længde lig 2Å (2 X Fag-
