Teknisk Statik
Anden Del

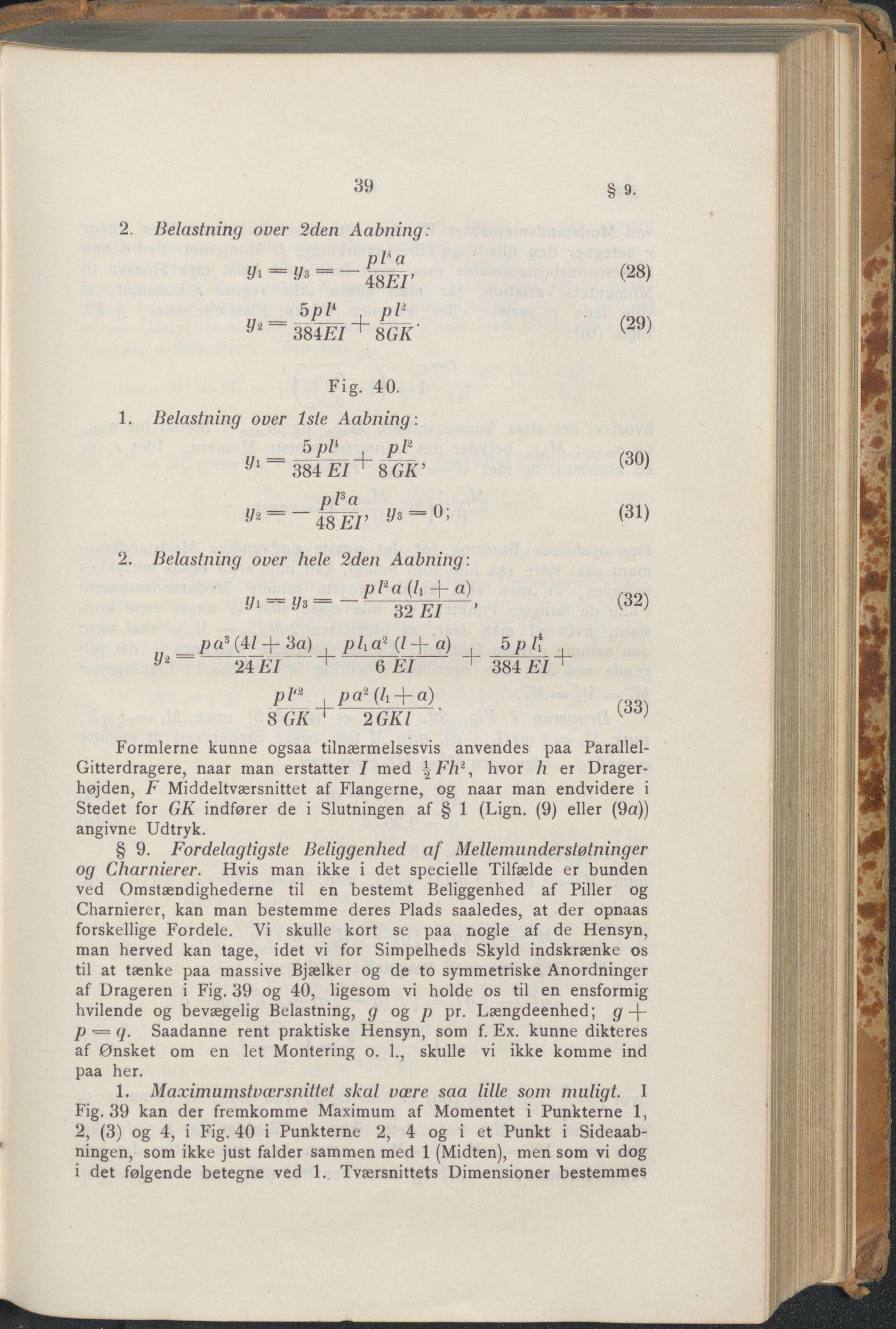

39 2. Belastning over 2den Aabning: pTa yi — ys— 48EI, = pi2 y2 smei^sgk' Fig. 40 . 1. Belastning over 1ste Aabning: 5 pll pi2 //1 = 384 8 GK’ Pl3(1 _ n- y'2 48 EI’ lj3 °’ 2. Belastning over hele 2den Aabning: § 9. (28) (29) (30) (31) (32) (33) Parallel- Drager- pa3(4d-\-3a) ( plia2(J-\-a) t 5 p l* , y*~ 24EI 6 El 1 384 EZ 1 pi12 i p a2 (Zi a) 8GK' 2GKI Formlerne kunne ogsaa tilnærmelsesvis anvendes paa Gitterdragere, naar man erstatter I med %Fh2, hvor h er højden, F Middeltværsnittet af Flangerne, og naar man endvidere i Stedet for GK indfører de i Slutningen af § 1 (Lign. (9) eller (9a)) angivne Udtryk. § 9. Fordelagtigste Beliggenhed af Mellemunderstøtninger og Charnierer. Hvis man ikke i det specielle Tilfælde er bunden ved Omstændighederne til en bestemt Beliggenhed af Piller og Charnierer, kan man bestemme deres Plads saaledes, at der opnaas forskellige Fordele. Vi skulle kort se paa nogle af de Hensyn, man herved kan tage, idet vi for Simpelheds Skyld indskrænke os til at tænke paa massive Bjælker og de to symmetriske Anordninger af Drageren i Fig. 39 og 40, ligesom vi holde os til en ensformig hvilende og bevægelig Belastning, g og p pr. Længdeenhed; g -|- p -= g. Saadanne rent praktiske Hensyn, som f. Ex. kunne dikteres af Ønsket om en let Montering o. 1., skulle vi ikke komme ind paa her. 2. Maximumstværsnittet skal være saa lille som muligt. I Fig. 39 kan der fremkomme Maximum af Momentet i Punkterne 1, 2, (3) og 4, i Fig. 40 i Punkterne 2, 4 og i et Punkt i Sideaab- ningen, som ikke just falder sammen med 1 (Midten), men som vi dog i det følgende betegne ved 1. Tværsnittets Dimensioner bestemmes
