Electricitet og Magnetisme for Gymnasiet

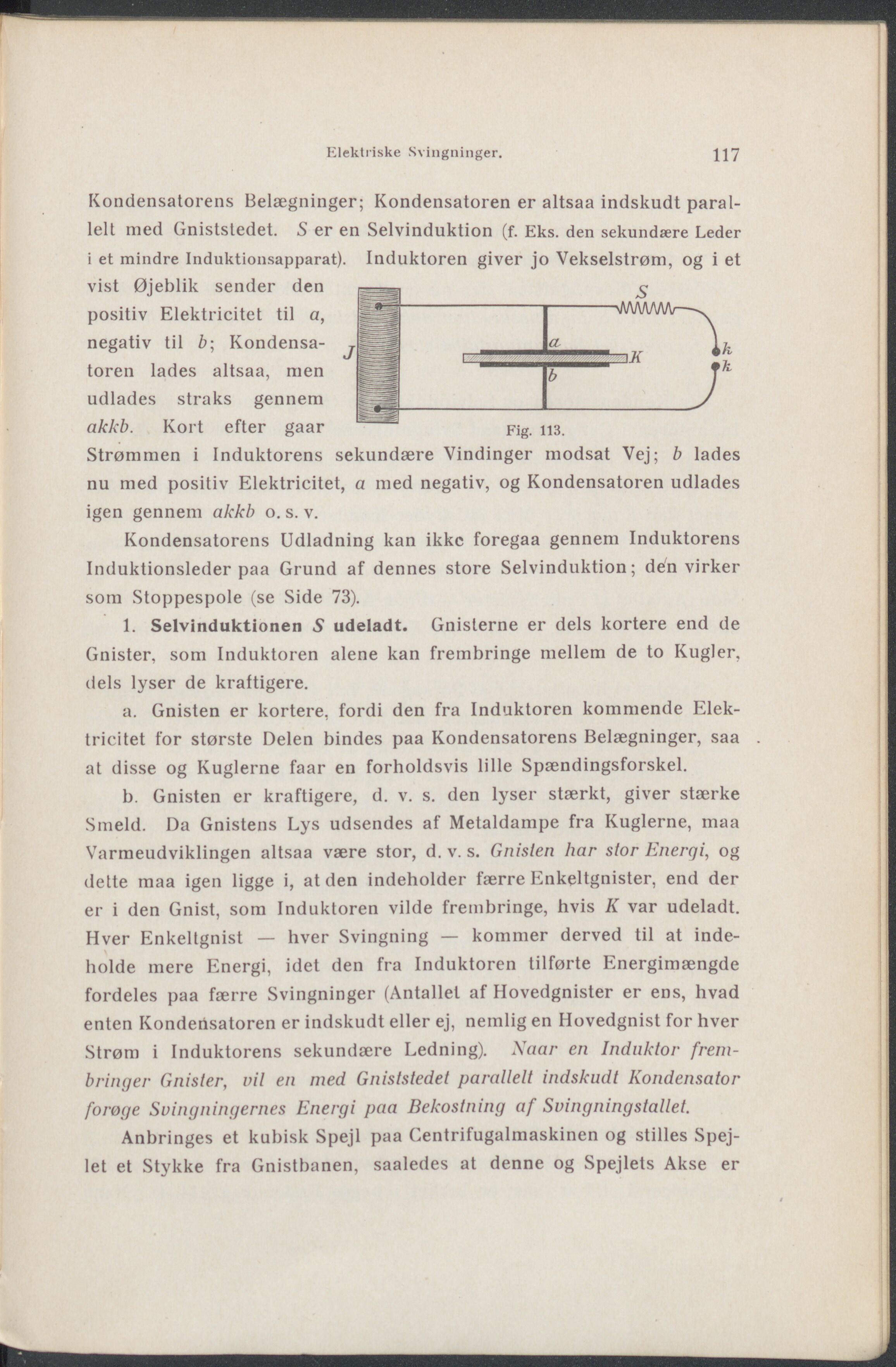

Elektriske Svingninger. 117 Kondensatorens Belægninger; Kondensatoren er altsaa indskudt paral- lelt med Gniststedet. S er en Selvinduktion (f. Eks. den sekundære Leder i et mindre Induktionsapparat). Induktoren giver jo Vekselstrøm, og i et vist Øjeblik sender den positiv Elektricitet til a, negativ til b; Kondensa- toren lades altsaa, men udlades straks gennem akkb. Kort efter gaar Fig. 113. Strømmen i Induktorens sekundære Vindinger modsat Vej; b lades nu med positiv Elektricitet, a med negativ, og Kondensatoren udlades igen gennem akkb o. s. v. Kondensatorens Udladning kan ikke foregaa gennem Induktorens Induktionsleder paa Grund af dennes store Selvinduktion; den virker som Stoppespole (se Side 73). l. Selvinduktionen 5 udeladt. Gnisterne er dels kortere end de Gnister, som Induktoren alene kan frembringe mellem de to Kugler, dels lyser de kraftigere. m. Gnisten er kortere, fordi den fra Induktoren kommende Elek- tricitet for største Delen bindes paa Kondensatorens Belægninger, saa at disse og Kuglerne faar en forholdsvis lille Spændingsforskel. n. Gnisten er kraftigere, d. v. s. den lyser stærkt, giver stærke Smeld. Da Gnistens Lys udsendes af Metaldampe fra Kuglerne, maa Varmeudviklingen altsaa være stor, d. v. s. Gnisten har stor Enerqi, og delte maa igen ligge i, at den indeholder færre Enkeltgnister, end der er i den Gnist, som Induktoren vilde frembringe, hvis K nzt udeladt. Hver Enkeltgnist — hver Svingning — kommer derved til at inde- holde mere Energi, idet den fra Induktoren tilførte Energimængde fordeles paa færre Svingninger (Antallet af Hovedgnister er ens, hvad enten Kondensatoren er indskudt eller ej, nemlig en Hovedgnist for hver Strøm i Induktorens sekundære Ledning). Naar en Induktor frem- bringer Gnister, vil en med Gniststedet parallelt indskudt Kondensator forøge Svingningernes Energi paa Bekostning af Svingningstallet. Anbringes et kubisk Spejl paa Centrifugalmaskinen og stilles Spej- let et Stykke fra Gnistbanen, saaledes at denne og Spejlets Akse er
