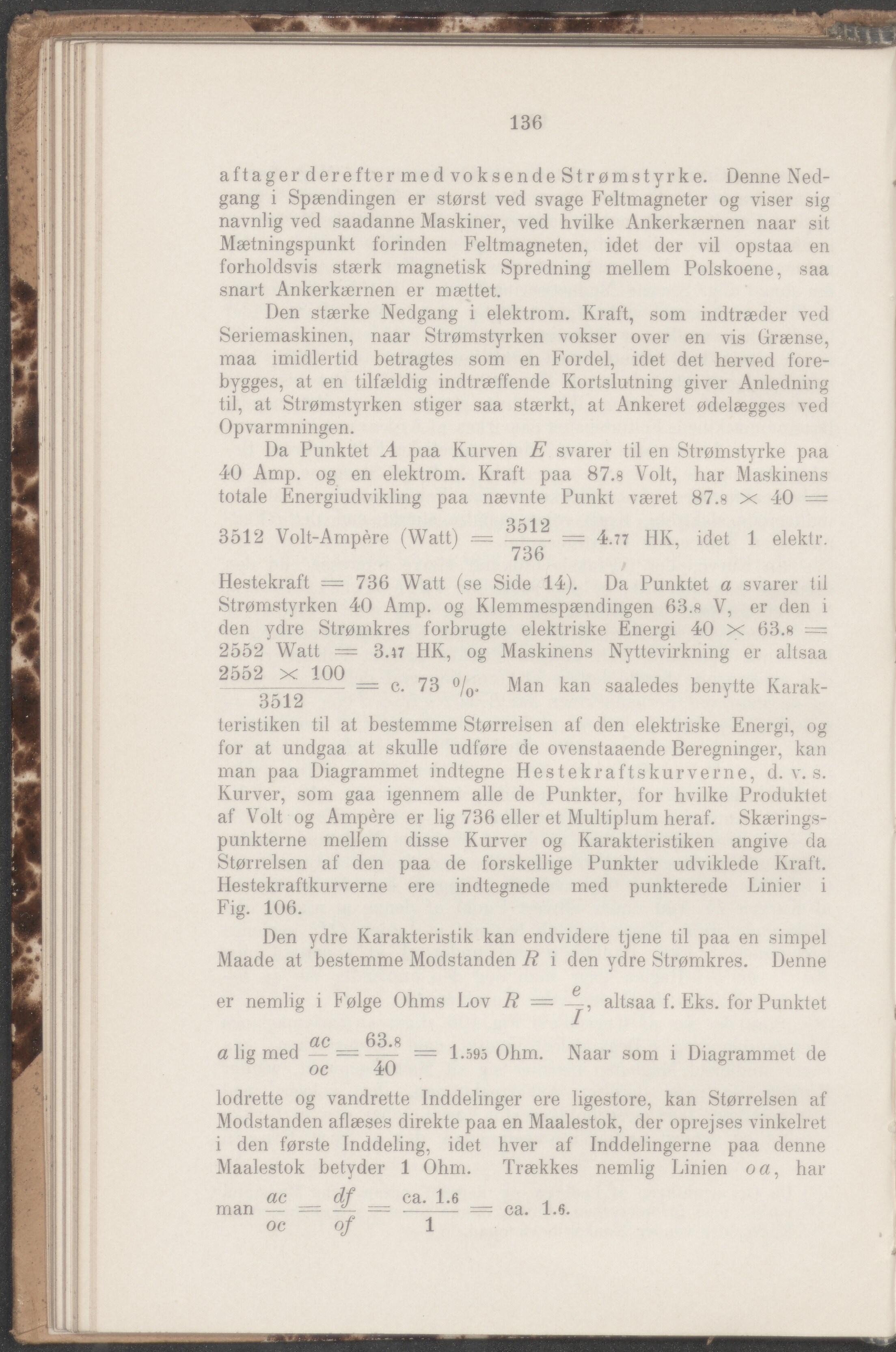

136 aftager dereft er med voks ende Strømstyrke. Denne Ned- gang i Spændingen er størst ved svage Feltmagneter og viser sig navnlig ved saadanne Maskiner, ved hvilke Ankerkærnen naar sit Mætningspunkt forinden Feltmagneten, idet der vil opstaa en forholdsvis stærk magnetisk Spredning mellem Polskoene, saa snart Ankerkærnen er mættet. Den stærke Nedgang i elektrom. Kraft, som indtræder ved Seriemaskinen, naar Strømstyrken vokser over en vis Grænse, maa imidlertid betragtes som en Fordel, idet det herved fore- bygges, at en tilfældig indtræffende Kortslutning giver Anledning til, at Strømstyrken stiger saa stærkt, al Ankeret ødelægges ved Opvarmningen. Da Punktet A paa Kurven E svarer til en Strømstyrke paa 40 Amp. og en elektrom. Kraft paa 87.8 Volt, har Maskinens totale Energiudvikling paa nævnte Punkt været 87.8 X -10 = 3512 Volt-Ampére (Watt) = ~ ^’77 idet 1 elektr. Hestekraft = 736 Watt (se Side 14). Da Punktet a svarer til Strømstyrken 40 Amp. og Klemmespændingen 63.8 V, er den i den ydre Strømkres forbrugte elektriske Energi 40 X 63.8 = 2552 Watt = 3.47 HK, og Maskinens Nyttevirkning er altsaa = c. 73 °/æ Man kan saaledes benytte Karak- 3512 teristiken til at bestemme Størreisen af den elektriske Energi, og for at undgaa at skulle udføre de ovenstaaende Beregninger, kan man paa Diagrammet indtegne Hestekraftskurverne, d. v. s. Kurver, som gaa igennem alle de Punkter, for hvilke Produktet af Volt og Ampere er lig 736 eller et Multiplum heraf. Skærings- punkterne mellem disse Kurver og Karakteristikon angive da Størrelsen af den paa de forskellige Punkter udviklede Kraft. Hestekraftkurverne ere indtegnede med punkterede Linier i Fig. 106. Den ydre Karakteristik kan endvidere tjene til paa en simpel Maade at bestemme Modstanden R i den ydre Strømkres. Denne ß er nemlig i Følge Ohms Lov /? = _—, altsaa f. Eks. for Punktet cic 63 8 a lig med — = = 1.595 Ohm. Naar som i Diagrammet de oc 40 lodrette og vandrette Inddelinger ere Jigestore, kan Størrelsen af Modstanden aflæses direkte paa en Maalestok, der oprejses vinkelret i den første Inddeling, idet hver af Inddelingerne paa denne Maalestok betyder 1 Ohm. Trækkes nemlig Linien oa, har ac df ca. 1.6 . man — ==_*£_ = ----------- — ca. 1.6. oc of 1
