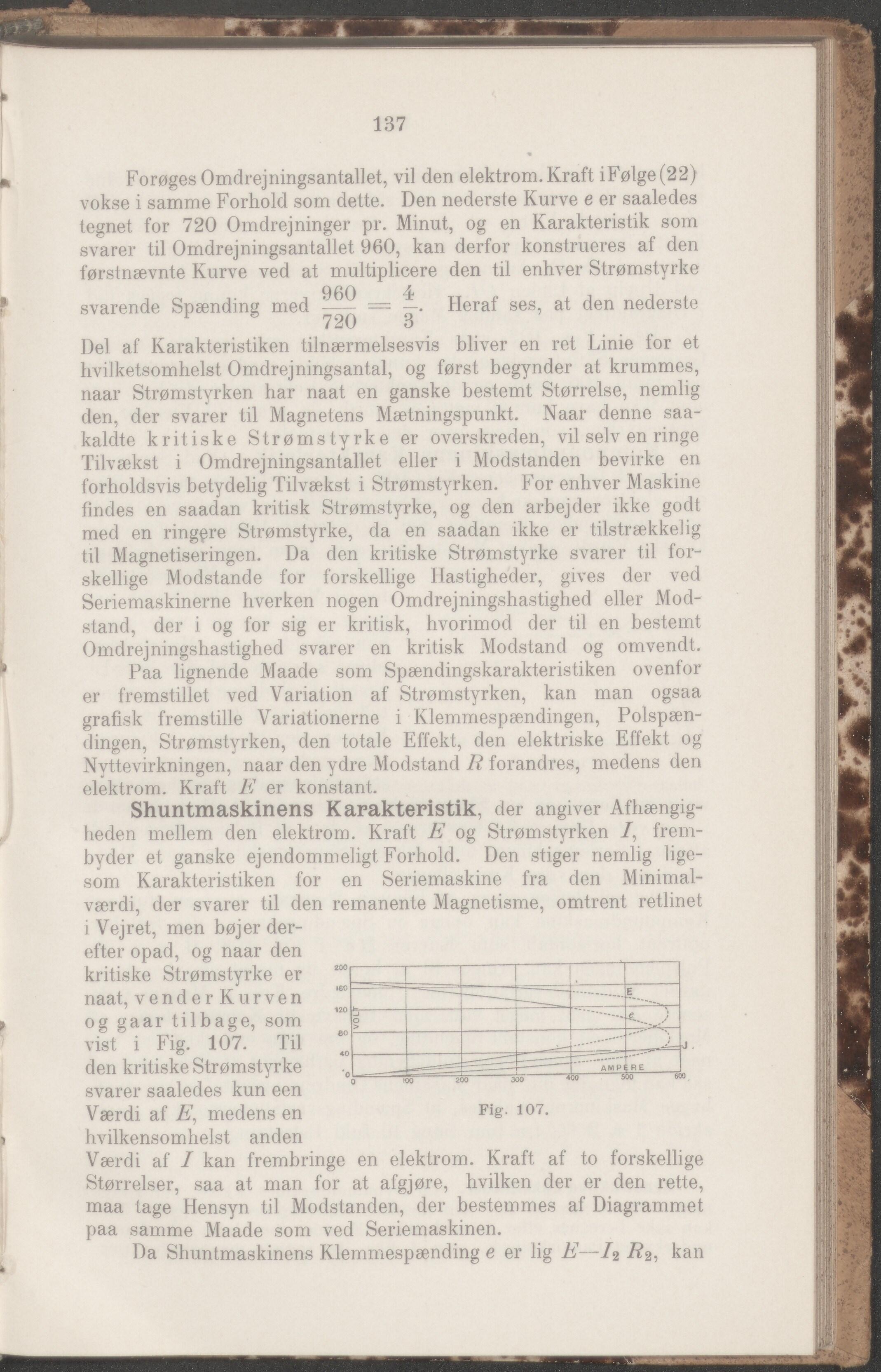

137 Forøges Omdrejningsantallet, vil den elektrom. Kraft iFølge(22) vokse i samme Forhold som dette. Den nederste Kurve e er saalecles tegnet for 720 Omdrejninger pr. Minut, og en Karakteristik som svarer til Omdrejningsantallet 960, kan derfor konstrueres af den førstnævnte Kurve ved at multiplicere den til enhver Strømstyrke i o j- j 960 svarende Spænding med —— —. Heraf ses, at den nederste 3 Del af Karakteristikon tilnærmelsesvis bliver en ret Linie for et hvilketsomhelst Omdrejningsantal, og først begynder at krummes, naar Strømstyrken har naat en ganske bestemt Størrelse, nemlig den, der svarer til Magnetens Mætningspunkt. Naar denne saa- kaldte kritiske Strømstyrke er overskreden, vil selv en ringe Tilvækst i Omdrejningsantallet eller i Modstanden bevirke en forholdsvis betydelig Tilvækst i Strømstyrken. For enhver Maskine findes en saadan kritisk Strømstyrke, og den arbejder ikke godt med en ringere Strømstyrke, da en saadan ikke er tilstrækkelig til Magnetiseringen. Da den kritiske Strømstyrke svarer til for- skellige Modstande for forskellige Hastigheder, gives der ved Seriemaskinerne hverken nogen Omdrejningshastighed eller Mod- stand, der i og for sig er kritisk, hvorimod der til en bestemt Omdrejningshastighed svarer en kritisk Modstand og omvendt. Paa lignende Maade som Spændingskarakteristiken ovenfor er fremstillet ved Variation af Strømstyrken, kan man ogsaa grafisk fremstille Variationerne i Klemmespændingen, Polspæn- dingen, Strømstyrken, den totale Effekt, den elektriske Effekt og Nyttevirkningen, naar den ydre Modstand R forandres, medens den elektrom. Kraft E er konstant. Shuntmaskinens Karakteristik, der angiver Afhængig- heden mellem den elektrom. Kraft E og Strømstyrken Z, frem- byder et ganske ejendommeligt Forhold. Den stiger nemlig lige- som Karakteristikon for en Seriemaskine fra den Minimal- værdi, der svarer til den remanente Magnetisme, omtrent retlinet i Vejret, men bøjer der- efter opad, og naar den kritiske Strømstyrke er naat, vend er Kur ven og gaar tilbage, som vist i Fig. 107. Til den kritiske Strømstyrke svarer saaledes kun een Værdi af E, medens en hvilkensomhelst anden Værdi af I kan frembringe en elektrom. Kraft af to forskellige Størrelser, saa at man for at afgjøre, hvilken der er den rette, maa tage Hensyn til Modstanden, der bestemmes af Diagrammet paa samme Maade som ved Seriemaskinen. Da Shuntmaskinens Klemmespænding e er lig E—R R^, kan
