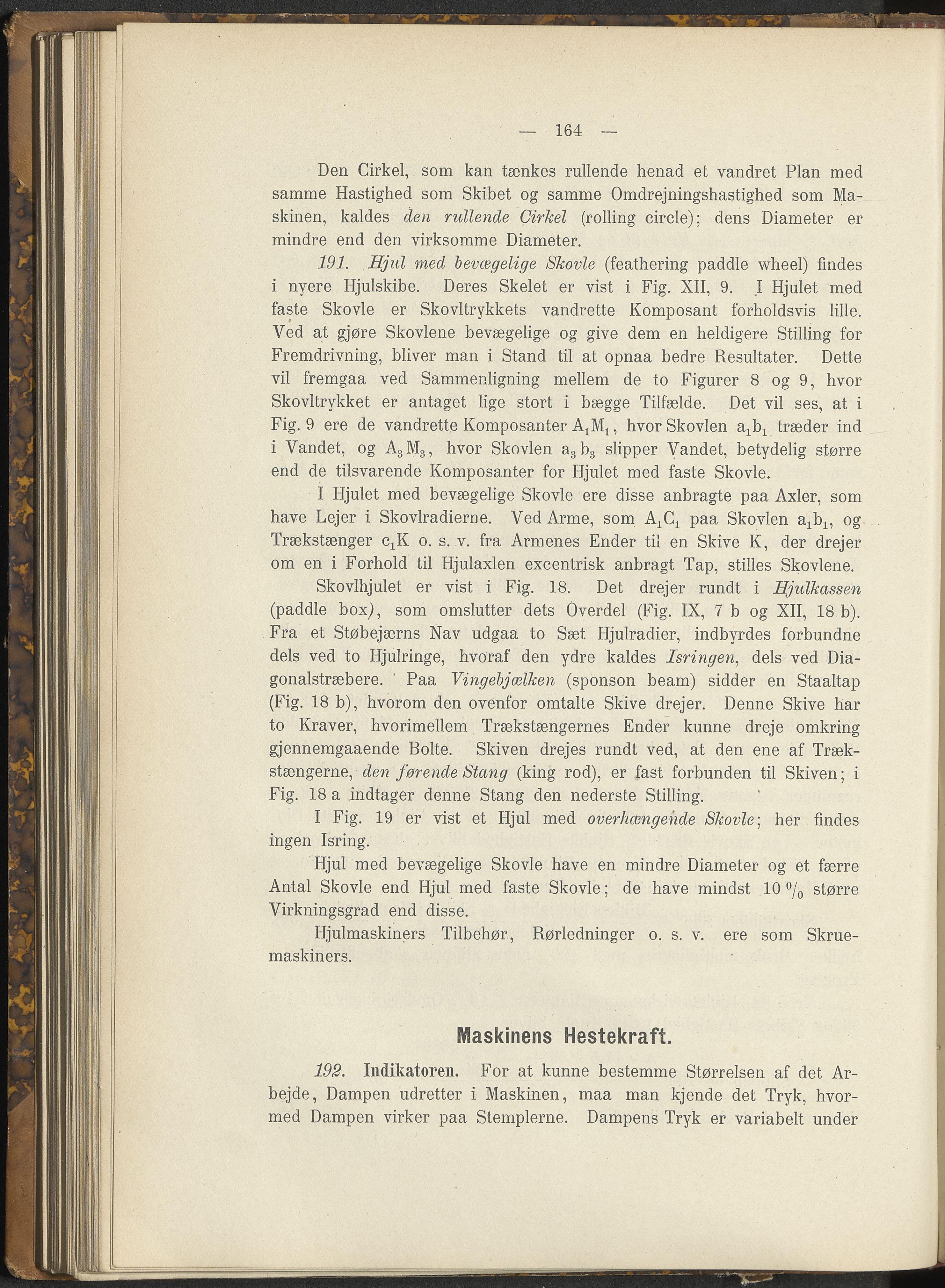

164 Den Cirkel, som kan tænkes rullende henad et vandret Plan med samme Hastighed som Skibet og samme Omdrejningshastighed som Ma- skinen, kaldes den rullende Cirkel (rolling circle); dens Diameter er mindre end den virksomme Diameter. 191. Hjul med bevægelige Skovle (feathering paddle wheel) findes i nyere Hjulskibe. Deres Skelet er vist i Fig. XII, 9. I Hjulet med faste Skovle er Skovltrykkets vandrette Komposant forholdsvis lille. Ved at gjøre Skovlene bevægelige og give dem en heldigere Stilling for Fremdrivning, bliver man i Stand til at opnaa bedre Resultater. Dette vil fremgaa ved Sammenligning mellem de to Figurer 8 og 9, hvor Skovltrykket er antaget lige stort i bægge Tilfælde. Det vil ses, at i Fig. 9 ere de vandrette Komposanter AXM1? hvor Skovlen axbx træder ind i Vandet, og A3M3, hvor Skovlen a3b3 slipper Vandet, betydelig større end de tilsvarende Komposanter for Hjulet med faste Skovle. I Hjulet med bevægelige Skovle ere disse anbragte paa Axler, som have Lejer i Skovlradierne. Ved Arme, som paa Skovlen a^, og Trækstænger cxK o. s. v. fra Armenes Ender til en Skive K, der drejer om en i Forhold til Hjulaxlen excentrisk anbragt Tap, stilles Skovlene. Skovlhjulet er vist i Fig. 18. Det drejer rundt i Hjulkassen (paddle box^, som omslutter dets Overdel (Fig. IX, 7 b og XII, 18 b). Fra et Støbejærns Nav udgaa to Sæt. Hjulradier, indbyrdes forbundne dels ved to Hjulringe, hvoraf den ydre kaldes Isringen, dels ved Dia- gonalstræbere. Paa Vingebjælken (sponson beam) sidder en Staaltap (Fig. 18 b), hvorom den ovenfor omtalte Skive drejer. Denne Skive har to Kraver, hvorimellem Trækstængernes Ender kunne dreje omkring gjennemgaaende Bolte. Skiven drejes rundt ved, at den ene af Træk- stængerne, den førende Stang (king rod), er fast forbunden til Skiven; i Fig. 18 a indtager denne Stang den nederste Stilling. I Fig. 19 er vist et Hjul med overhængende Skovle-, her findes ingen Isring. Hjul mecl bevægelige Skovle have en mindre Diameter og et færre Antal Skovle end Hjul med faste Skovle; de have mindst 10 °/0 større Virkningsgrad end disse. Hjulmaskiners Tilbehør, Rørledninger o. s. v. ere som Skrue- maskiners. Maskinens Hestekraft. 192. Indikatoren. For at kunne bestemme Størrelsen af det Ar- bejde, Dampen udretter i Maskinen, maa man kjende det Tryk, hvor- med Dampen virker paa Stemplerne. Dampens Tryk er variabelt under
