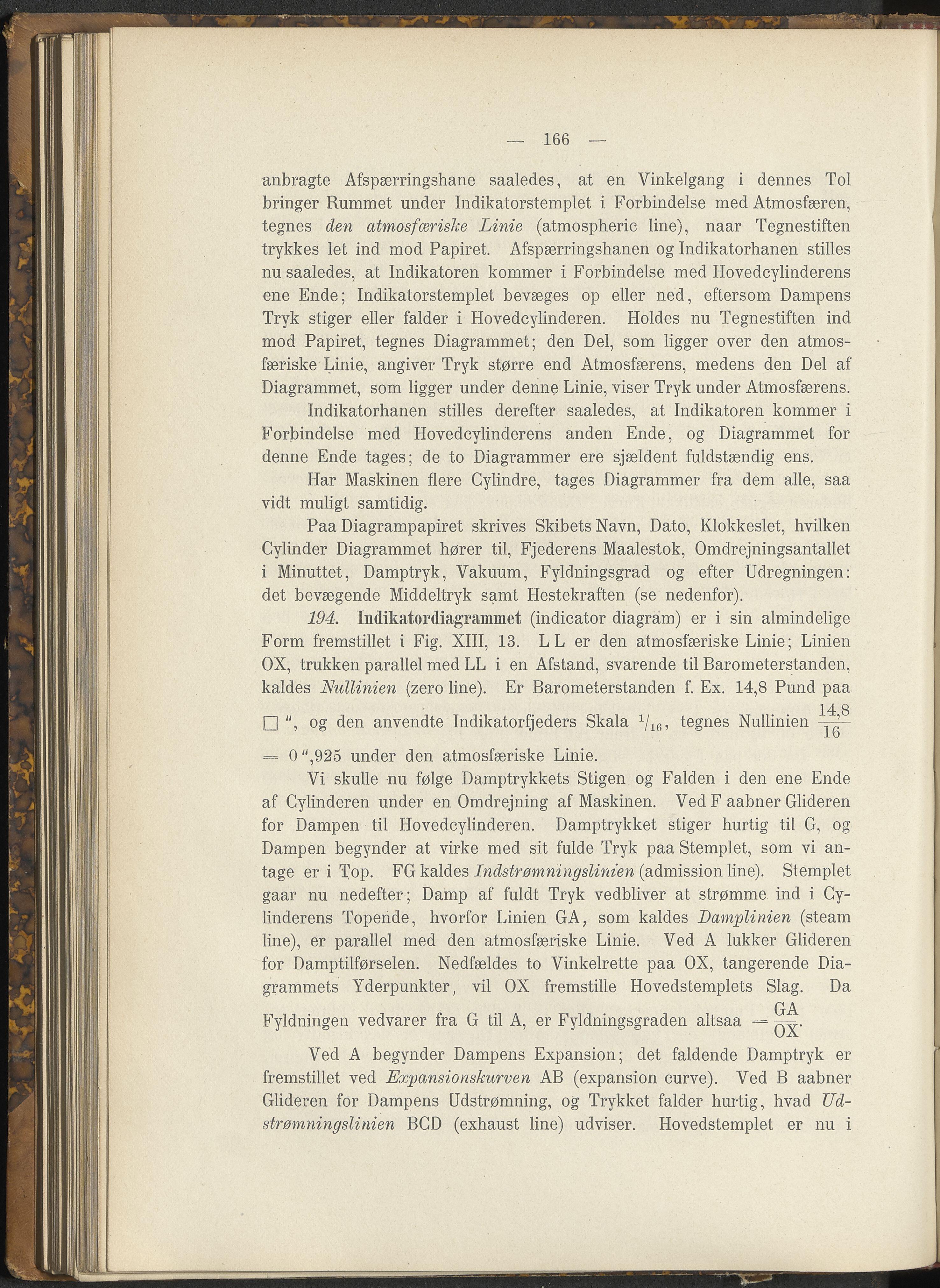

166
anbragte Afspærringshane saaledes, at en Vinkelgang i dennes Tol
bringer Rummet under Indikatorstemplet i Forbindelse med Atmosfæren,
tegnes den atmosfæriske Linie (atmospheric line), naar Tegnestiften
trykkes let ind mod Papiret. Afspærringshanen og Inclikatorhanen stilles
nu saaledes, at Indikatoren kommer i Forbindelse med Hovedcylinderens
ene Ende; Indikatorstemplet bevæges op eller ned, eftersom Dampens
Tryk stiger eller falder i Hovedcylinderen. Holdes nu Tegnestiften ind
mod Papiret, tegnes Diagrammet; den Del, som ligger over den atmos-
færiske Linie, angiver Tryk større end Atmosfærens, medens den Del af
Diagrammet, som ligger under denne Linie, viser Tryk under Atmosfærens.
Indikatorhanen stilles derefter saaledes, at Indikatoren kommer i
Forbindelse med Hovedcylinderens anden Ende, og Diagrammet for
denne Ende tages; de to Diagrammer ere sjældent fuldstændig ens.
Har Maskinen flere Cylindre, tages Diagrammer fra dem alle, saa
vidt muligt samtidig.
Paa Diagrampapiret skrives Skibets Navn, Dato, Klokkeslet, hvilken
Cylinder Diagrammet hører til, Fjederens Maalestok, Omdrejningsantallet
i Minuttet, Damptryk, Vakuum, Fyldningsgrad og efter Udregningen:
det bevægende Middeltryk samt Hestekraften (se nedenfor).
194. Indikatordiagrammet (indicator diagram) er i sin almindelige
Form fremstillet i Fig. XIII, 13. L L er den atmosfæriske Linie; Linien
OX, trukken parallel med LL i en Afstand, svarende til Barometerstanden,
kaldes Nullinien (zero line). Er Barometerstanden f. Ex. 14,8 Pund paa
14 8
□ ", og den anvendte Indikatorfjeders Skala x/16, tegnes Nullinien
= 0",925 under den atmosfæriske Linie.
Vi skulle nu følge Damptrykkets Stigen og Falden i den ene Ende
af Cylinderen under en Omdrejning af Maskinen. VedF aabner Glideren
for Dampen til Hovedcylinderen. Damptrykket stiger hurtig til G, og
Dampen begynder at virke med sit fulde Tryk paa Stemplet, som vi an-
tage er i Top. FG kaldes Indstrømningslinien (admission line). Stemplet
gaar nu nedefter; Damp af fuldt Tryk vedbliver at strømme ind i Cy-
linderens Topende, hvorfor Linien GA, som kaldes Damplinien (steam
line), er parallel med den atmosfæriske Linie. Ved A lukker Glideren
for Damptilførselen. Nedfældes to Vinkelrette paa OX, tangerende Dia-
grammets Yderpunkter, vil OX fremstille Hovedstemplets Slag. Da
GA
Fyldningen vedvarer fra G til A, er Fyldningsgraden altsaa =
Ved A begynder Dampens Expansion; det faldende Damptryk er
fremstillet ved Expansionskurven AB (expansion curve). Ved B aabner
Glideren for Dampens Udstrømning, og Trykket falder hurtig, hvad Ud-
strømningslinien BCD (exhaust line) udviser. Hovedstemplet er nu i
