Metallernes Teknologi I, Optegnelser til Forelæsninger

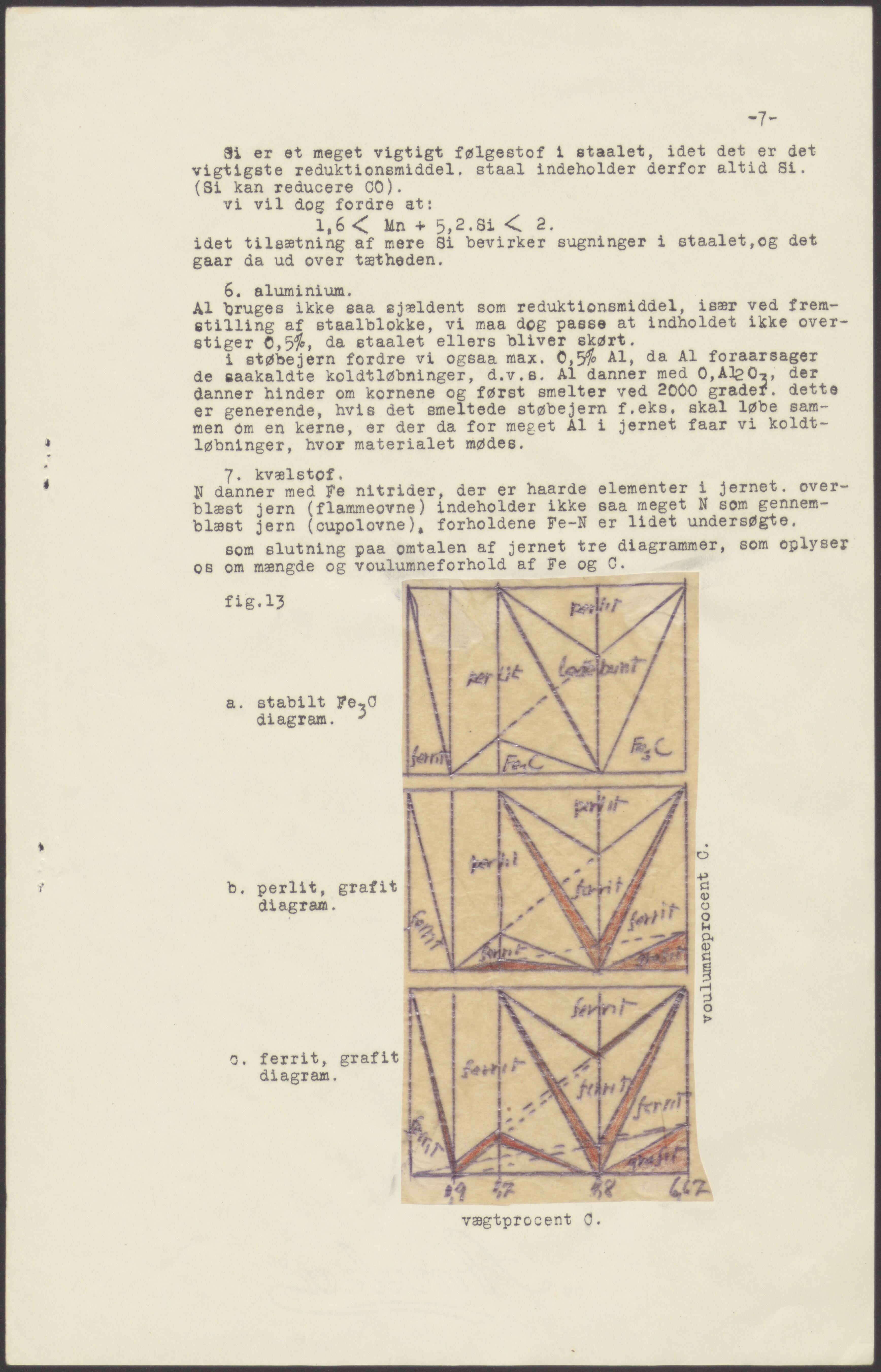

•7- 31 er et meget vigtigt følgestof 1 staalet, idet det er det vigtigste reduktionsmiddel. staal indeholder derfor altid Si. (Si kan reducere CO). vi vil dog fordre at: 1,6 < Mn + 5,2.Si < 2. idet tilsætning af mere Si bevirker sugninger i etaalet,og det gaar da ud over tætheden. 6. aluminium. Al "bruges ikke saa sjældent som reduktionsmiddel, især ved frem- stilling af staalblokke, vi maa dog passe at indholdet ikke over- stiger 0,5$, da etaalet ellers bliver skørt. i etøbejern fordre vi ogsaa max. 0,5$ Al, da Al foraarsager de saakaldte koldtløbninger, d.v.s. Al danner med 0,A120p der danner hinder om kornene og først smelter ved 2000 grader, dette er generende, hvis det smeltede støbejern f.eks, skal løbe sam- men Om en kerne, er der da for meget Al i jernet faar vi koldt- 4 løbninger, hvor materialet mødee. kvælstof 4 danner med Fe nitrider, der er haarde elementer i jernet, over- blæst jern (flammeovne) indeholder ikke saa meget N som gennem- blæst jern (cupolovne)a forholdene Fe-N er lidet undersøgte, som slutning paa omtalen af jernet tre diagrammer, som oplyser qb om mængde og voulumneforhold af Fe og C. fig.13 a. stabilt Fe,C diagram. ? * / b. perlit, grafit diagram. 0. ferrit, grafit diagram. ****-**** i -**—I l^^g****"^ i __ __ < jK ? i . l X. "r \ I" ar \ 1 ‘-rSs.-s. \ ' 'i ' v*'4^ \ \ tal 3. \ Ml /”> \ „ÜSs® Wb "h voulumneprocent C.
