Metallernes Teknologi I, Optegnelser til Forelæsninger

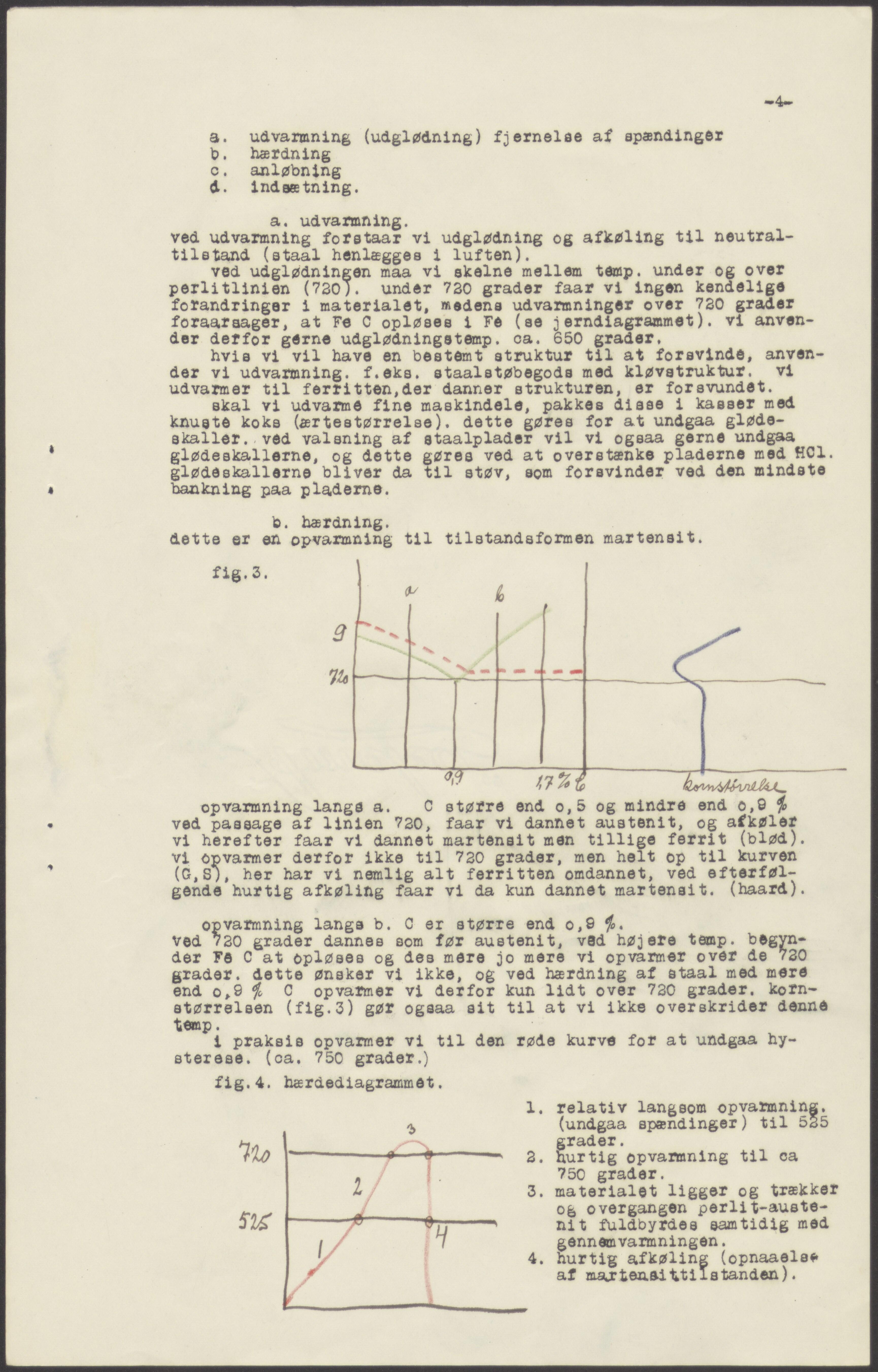

a. udvarmning (udglødning) fjernelse af spændinger t>. hærdning c. anløbning dl. indsætning. a. udvarmning. ved. udvarmning forøtaar vi udglødning og afkøling til neutral- tile tand, (staal henlægges i luften). ved udglødningen maa vi skelne mellem temp, under og over perlitlinien (730). under 720 grader faar vi ingen kendelige forandringer i materialet, medens udvarmninger over 720 grader foraaraager, at Fe C opløses i Fe (ae jerndiagrammet). vi anven- der detfor gérne udglødningstemp. oa. 650 grader. hvis vi vil have en bestemt struktur til at foravinde, anven- der vi udvarmning. f.eks. staaletøbegods med kløvatruktur. vi udvarmer til ferri tten,der danner strukturen, er forsvundet. skal vi udvarmö fine maskindele, pakkes diaae i kasser med knuøte koks (aerteatørrelse). dette gøres for at undgaa gløde- skaller.<ved valøning af gtaalplader vil vi ogeaa gerne undgaa glødeskallerne, og dette gøreø ved at overetænke pladerne med HC1. glødeskallerne bliver da til støv, som forsvinder ved den mindst© bankning paa pladerne. b. hærdning. lette er en opvarmning til tilstandsformen martensit. opvarmning langs a. C etøfre end o,5 og mindre end o,9 $ ved passage af linien 720, faar vi dannet austenit, og afkøler vi herefter faar vi dannet martenait man tillige ferrit (blød), vi opvarmer derfor ikke til 720 grader, men helt op til kurven (G,S), her har vi nemlig alt ferritten omdannet, ved efterføl- gende hurtig afkøling faar vi da kun dannet martenait. (haard). opvarmning langa b. C er atørre end o,9 ved 720 grader dannes som før auetenit, vød højere temp, begyn- der F6 C at opløses cg des mere jo mere vi opvarmer over de 720 grader, dette ønsker vi ikke, og ved hærdning af staal med mere end o>9 $ C opvarmer vi derfor kun lidt over 720 grader, korn- atørreleen (fig.3) gør ogaaa ait til at vi ikke overskrider denne temp. røde kurve for at undgaa hy- i praksis opvarmer vi til den stereae. (oa. 750 grader.) fig.4. hærlediagrammét. * 1. relativ langsom opvarmning, (undgaa spændinger) til 525 grader. 2. hurtig opvarmning til ca 750 grader. 3. materialet ligger og trækker overgangen perilt-auste- nit fuldbyrdeø samtidig med gennemvarmningen. 4. hurtig afkøling (opnaaelø* af HLajrieaai tti la tanden).
