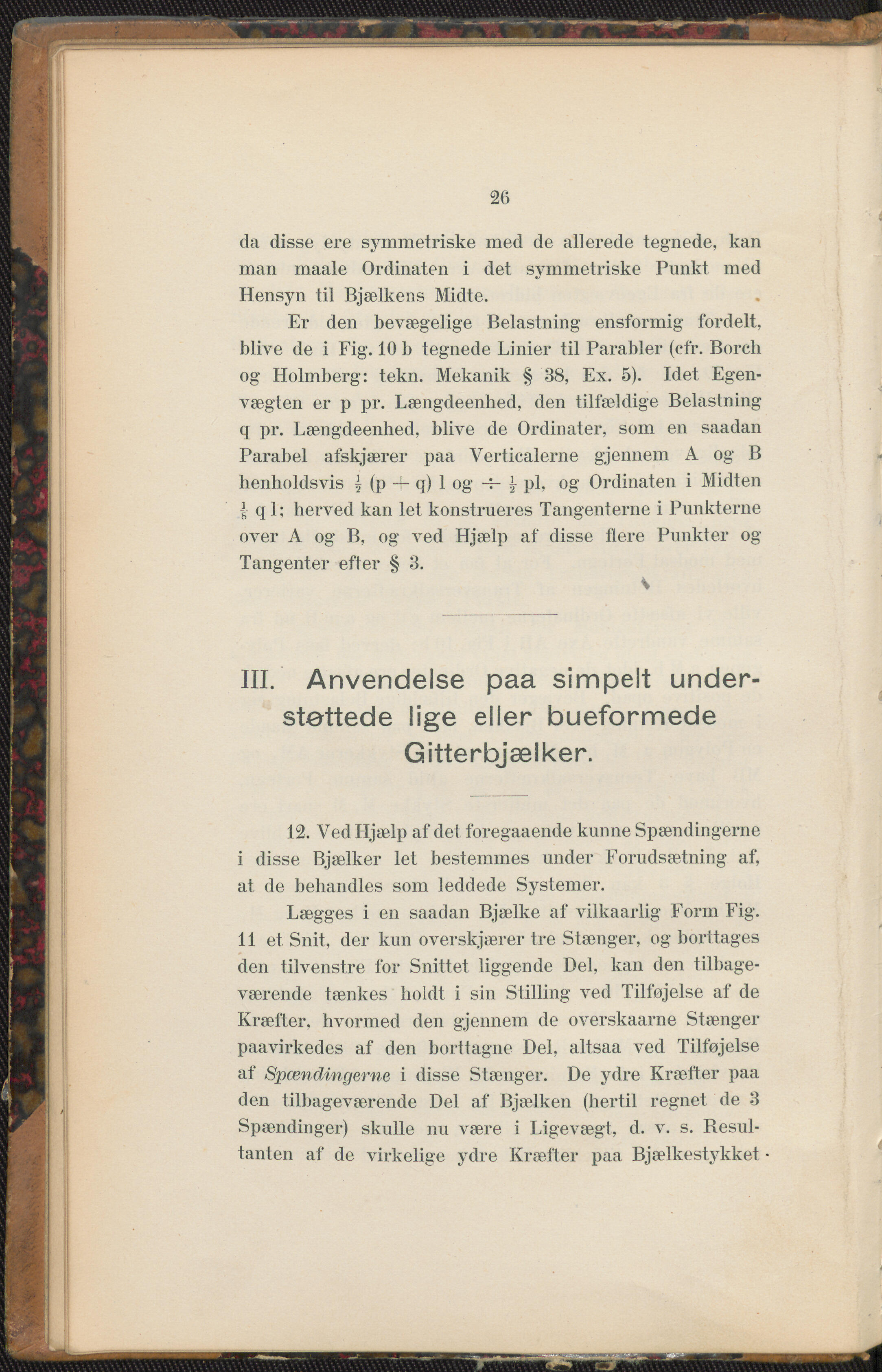

26
da disse ere symmetriske med de allerede tegnede, kan
man maale Ordinaten i det symmetriske Punkt med
Hensyn til Bjælkens Midte.
Er den bevægelige Belastning ensformig fordelt,
blive de i Fig. 10 b tegnede Linier til Parabler (ofr. Borch
og Holmberg: tekn. Mekanik § 38, Ex. 5). Idet Egen-
vægten er p pr. Længdeenhed, den tilfældige Belastning
q pr. Længdeenhed, blive de Ordinater, som en saadan
Parabel afskjærer paa Verticalerne gjennem A og B
henholdsvis | (p + q) 1 og 4- | pi, og Ordinaten i Midten
| ql; herved kan let konstrueres Tangenterne i Punkterne
over A og B, og ved Hjælp af disse flere Punkter og
Tangenter efter § 3.
i
III. Anvendelse paa simpelt under-
støttede lige eller bueformede
Gitterbjælker.
12. Ved Hjælp af det foregaaende kunne Spændingerne
i disse Bjælker let bestemmes under Forudsætning af,
at de behandles som leddede Systemer.
Lægges i en saadan Bjælke af vilkaarlig Form Fig.
11 et. Snit, der kun overskjærer tre Stænger, og borttages
den tilvenstre for Snittet liggende Del, kan den tilbage-
værende tænkes holdt i sin Stilling ved Tilføjelse af de
Kræfter, hvormed den gjennem de overskaarne Stænger
paavirkedes af den borttagne Del. altsaa ved Tilføjelse
af Spændingerne i disse Stænger. De ydre Kræfter paa
den tilbageværende Del af Bjælken (hertil regnet de 3
Spændinger) skulle nu være i Ligevægt, d. v. s. Resul-
tanten af de virkelige ydre Kræfter paa Bjælkestykket
