Første Nordiske Elektroteknikermøde i København 1920

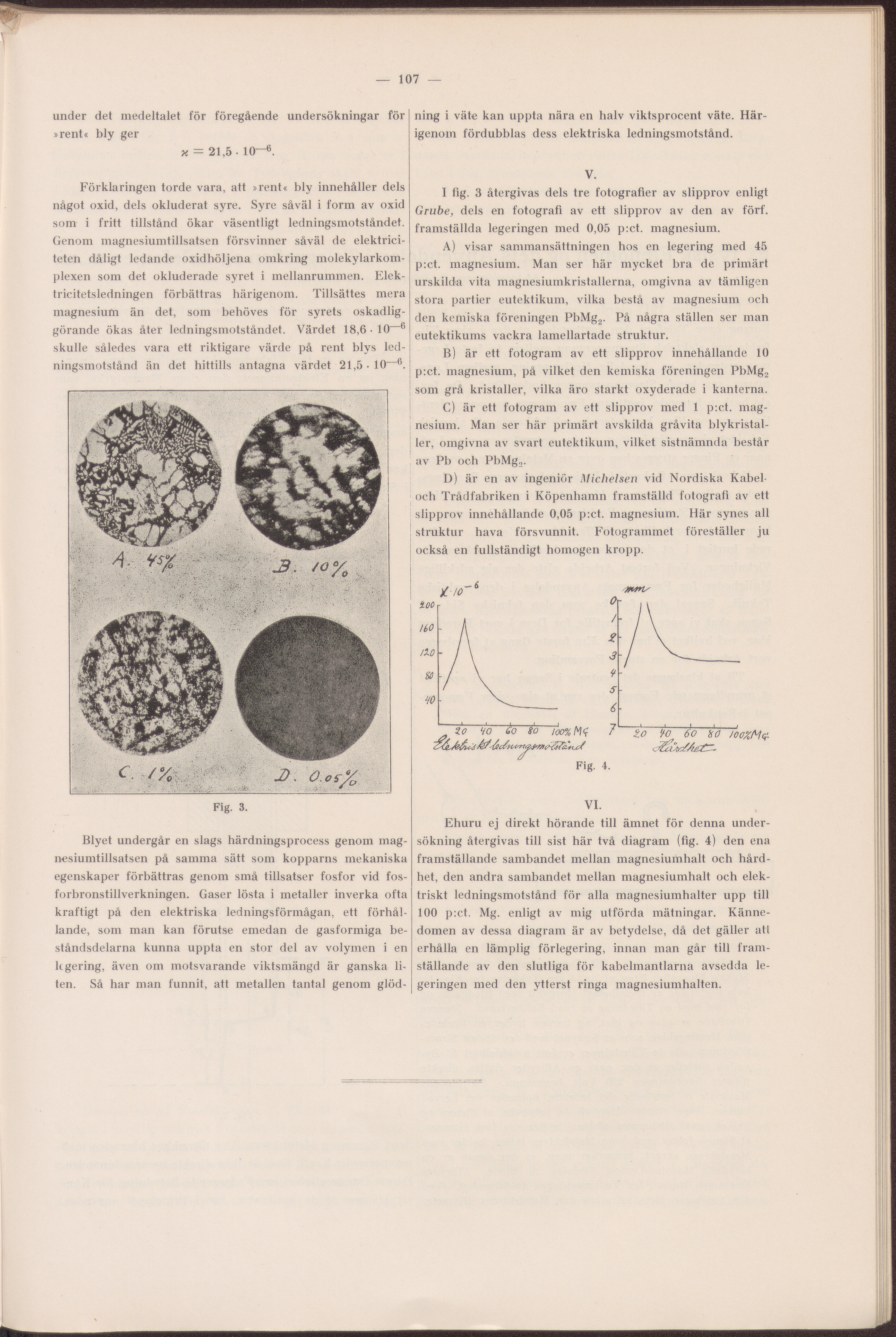

107 under det medeltalet for foregående undersökningar for »rent« bly ger z = 21,5 • lO—6. Forklaringen torde vara, att »rent« bly innehåller dels något oxid, dels okluderat syre. Syre såvål i form av oxid som i fritt tillstånd ökar väsentligt ledningsmotståndet. Genom magnesiumtillsatsen försvinner såvål de elektrici- teten dåligt ledande oxidhöljena omkring molekylarkom- plexen som det okluderade syret i mellanrummen. Elek- tricitetsledningen förbättras härigenom. Tillsättes mera magnesium än det, som behoves for syrets oskadlig- görande ökas åter ledningsmotståndet. Värdet 18,6 • 10 6 skulle således vara ett riktigare värde på rent blys led- ningsmotstånd än det hittilis antagna värdet 21,5 • 10 6. Blyet undergår en slags härdningsprocess genom mag- nesiumtillsatsen på samma sätt som kopparns mekaniska egenskaper förbättras genom små tillsatser fosfor vid fos- forbronstillverkningen. Gaser lösta i metaller inverka ofta kraftigt på den elektriska ledningsformågan, ett forhål- lande, som man kan förutse emedan de gasformiga be- ståndsdelarna kunna uppta en stor del av volymen i en legering, även om motsvarande viktsmängd är ganska li- ten. Så har man funnit, att metallen tantal genom glød- ning i väte kan uppta nära en halv viktsprocent väte. Här- igenom fördubblas dess elektriska ledningsmotstånd. I fig. 3 återgivas dels tre fotografier av slipprov enligt Grube, dels en fotografi av ett slipprov av den av förf. framställda legeringen med 0,05 p:ct. magnesium. A) visar sammansättningen hos en legering med 45 p:ct. magnesium. Man ser här mycket bra de primärt urskilda vita magnesiumkristallerna, omgivna av tämligen stora partier eutektikum, vilka bestå av magnesium och den kemiska foreningen PbMg2. På några Ställen ser man eutektikums vackra lamellartade struktur. B) är ett fotogram av ett slipprov innehållande 10 p:ct. magnesium, på vilket den kemiska foreningen PbMg2 som grå kristaller, vilka äro stärkt oxyderade i kanterna. C) är ett fotogram av ett slipprov med 1 p:ct. mag- nesium. Man ser här primärt avskilda gråvita blykristal- ler, omgivna av svart eutektikum, vilket sistnämnda består av Pb och PbMgo. D) är en av ingeniør Michelsen vid Nordiska Kabel och Trådfabriken i Köpenhamn framstälid fotografi av ett slipprov innehållande 0,05 p:ct. magnesium. Här synes all struktur hava försvunnit. Fotogrammet föreställer ju också en fullständigt homogen kropp. Fig. 4. V I. Ehuru ej direkt hörande till ämnet för denna under sökning återgivas till sist här två diagram, (fig. 4) den ena framställande sambandet mellan magnesiumhalt och hård- het, den andra sambandet mellan magnesiumhalt och elek- triskt ledningsmotstånd för alla magnesiumhalter upp till 100 p:ct. Mg. enligt av mig utförda mätningar. Känne- domen av dessa diagram är av betydelse, då det gäller alt erhålla en lämplig forlegering, innan man går till fram- ställande av den slutliga för kabelmantlarna avsedda le- geringen med den ytferst ringa magnesiumhalten.
