Første Nordiske Elektroteknikermøde i København 1920

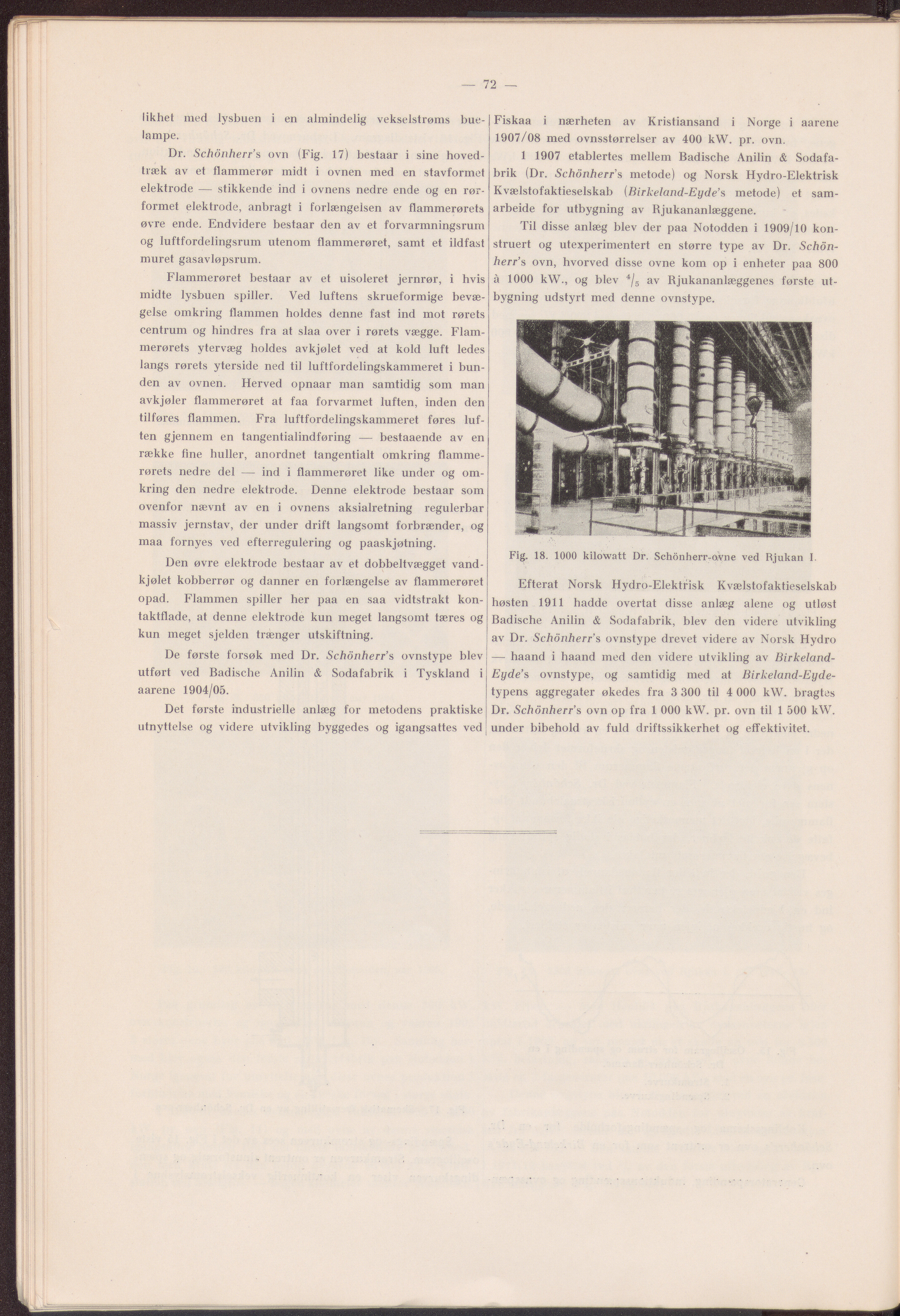

— 72 likhet med lysbuen i en almindelig vekselstrøms bue- lampe. Dr. Schönherr’s ovn (Fig. 17) bestaar i sine hoved- træk av et flammerør midt i ovnen med en stavformet elektrode — stikkende ind i ovnens nedre ende og en rør- formet elektrode, anbragt i forlængelsen av flammerørets øvre ende. Endvidere bestaar den av et forvarmningsrum og luftfordelingsrum utenom flammerøret, samt et ildfast muret gasavløpsrum. Flammerøret bestaar av et uisoleret jernrør, i hvis midte lysbuen spiller. Ved luftens skrueformige bevæ- gelse omkring flammen holdes denne fast ind mot rørets centrum og hindres fra at slaa over i rørets vægge. Flam- merørets ytervæg holdes avkjølet ved at kold luft ledes langs rørets yterside ned til luftfordelingskammeret i bun- den av ovnen. Herved opnaar man samtidig som man avkjøler flammerøret at faa forvarmet luften, inden den tilføres flammen. Fra luftfordelingskammeret føres luf- ten gjennem en tangentialindføring — bestaaende av en række fine huller, anordnet tangentialt omkring flamme- rørets nedre del — ind i flammerøret like under og om- kring den nedre elektrode. Denne elektrode bestaar som ovenfor nævnt av en i ovnens aksialretning regulerbar massiv jernstav, der under drift langsomt forbrænder, og maa fornyes ved efterregulering og paaskjøtning. Den øvre elektrode bestaar av et dobbeltvægget vand- kjølet kobberrør og danner en forlængelse av flammerøret opad. Flammen spiller her paa en saa vidtstrakt kon- taktflade, at denne elektrode kun meget langsomt tæres og kun meget sjelden trænger utskiftning. De første forsøk med Dr. Schönherr’s ovnstype blev utført ved Badische Anilin & Sodafabrik i Tyskland i aarene 1904/05. Det første industrielle anlæg for metodens praktiske utnyttelse og videre utvikling byggedes og igangsattes ved Fiskaa i nærheten av Kristiansand i Norge i aarene 1907/08 med ovnsstørrelser av 400 kW. pr. ovn. 1 1907 etablertes mellem Badische Anilin & Sodafa- brik (Dr. Schönherr’s metode) og Norsk Hydro-Elektrisk Kvælstofaktieselskab (Birkeland-Eyde’s metode) et sam- arbeide for utbygning av Rjukananlæggene. Til disse anlæg blev der paa Notodden i 1909/10 kon- struer! og utexperimentert en større type av Dr. Schön- herr’s ovn, hvorved disse ovne kom op i enheter paa 800 å 1000 kW., og blev 4/5 av Rjukananlæggenes første ut- bygning udstyrt med denne ovnstype. Fig. 18. 1000 kilowatt Dr Schönherr-avne ved Rjukan I. Efterat Norsk Hydro-Elektfisk Kvælstofaktieselskab høsten 1911 hadde overtal disse anlæg alene og utløst Badische Anilin & Sodafabrik, blev den videre utvikling av Dr. Schönherr’s ovnstype drevet videre av Norsk Hydro — haand i haand ined den videre utvikling av Birkeland- Eyde’s ovnstype, og samtidig med at Birkeland-Eyde- typens aggregater økedes fra 3 300 til 4 000 kW. bragtes Dr. Schönherr’s ovn op fra 1 000 kW. pr. ovn til 1 500 kW. under bibehold av fuld driftssikkerhet og effektivitet.
