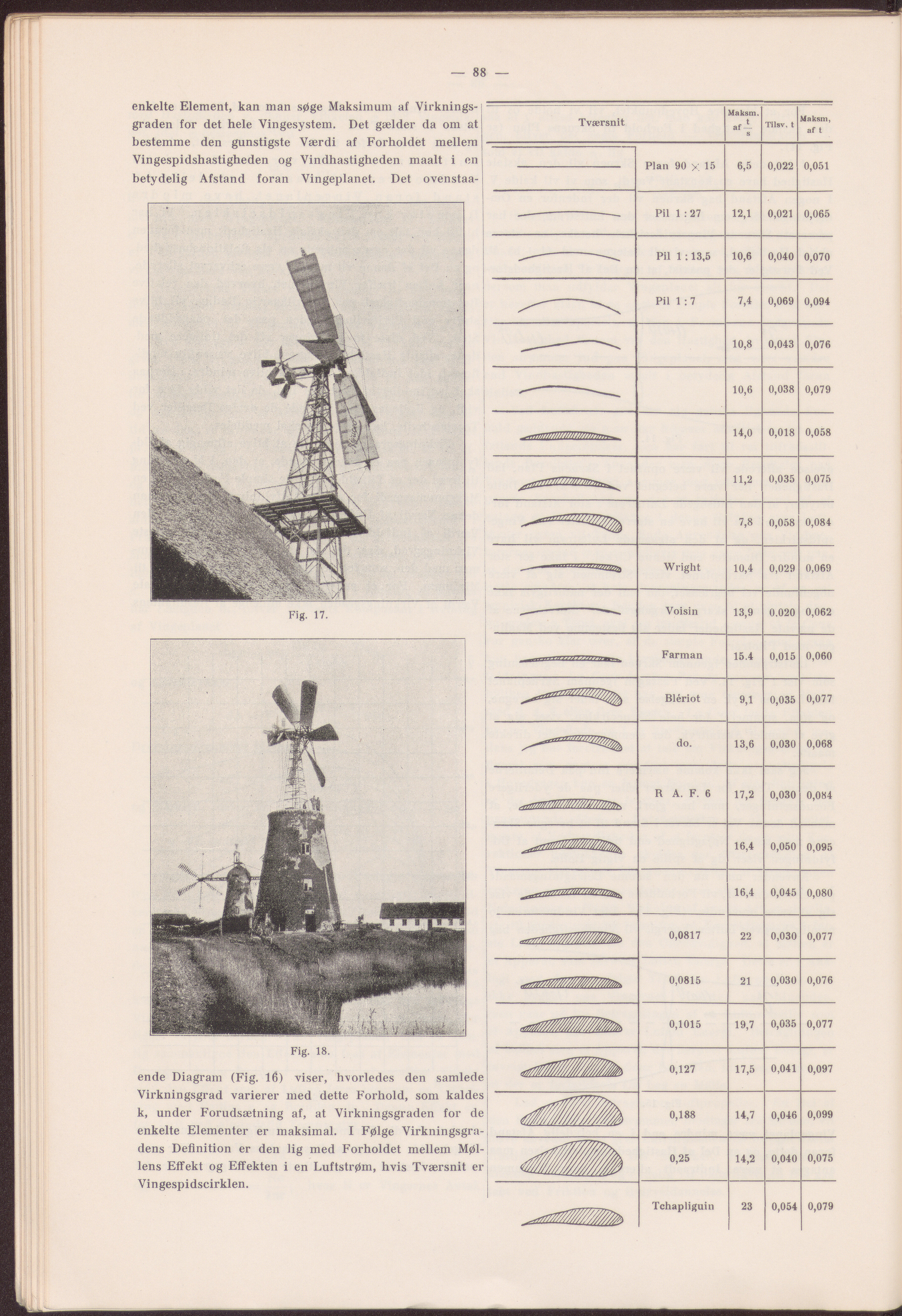

— 88 enkelte Element, kan man søge Maksimum af Virknings- graden for det hele Vingesystem. Det gælder da om at bestemme den gunstigste Værdi af Forholdet mellem Vingespidshastigheden og Vindhastigheden maalt i en betydelig Afstand foran Vingeplanet. Det ovenstaa- Fig. 17. Fig. 18. ende Diagram (Fig. 16) viser, hvorledes den samlede Virkningsgrad varierer med dette Forhold, som kaldes k, under Forudsætning af, at Virkningsgraden for de enkelte Elementer er maksimal. I Følge Virkningsgra- dens Definition er den lig med Forholdet mellem Møl- lens Effekt og Effekten i en Luftstrøm, hvis Tværsnit er Vingespidscirklen. Tværsnit Maksm. af — S Tilsv, t Maksm, af t — Plan 90 x 15 6,5 0,022 0,051 — Pil 1 : 27 12,1 0,021 0,065 Pil 1 ; 13,5 10,6 0,040 0,070 Pil 1:7 7,4 0,069 0,094 ~ 10,8 0,043 0,076 10,6 0,038 0,079 14,0 0,018 0,058 11,2 0,035 0,075 7,8 0,058 0,084 "1 ■1'" W right 10,4 0,029 0,069 Voisin 13,9 0.020 0,062 Farman 15.4 0,015 0,060 Blériot 9,1 0,035 0,077 do. 13,6 0,030 0,068 R A. F. 6 17,2 0,030 0,084 16,4 0,050 0,095 16,4 0,045 0,080 0,0817 22 0,030 0,077 0,0815 21 0,030 0,076 0,1015 19,7 0,035 0,077 0,127 17,5 0,041 0,097 0,188 14,7 0,046 0,099 0,25 14,2 0,040 0,075 ^22^^ Tchapliguin 23 0,054 0,079
