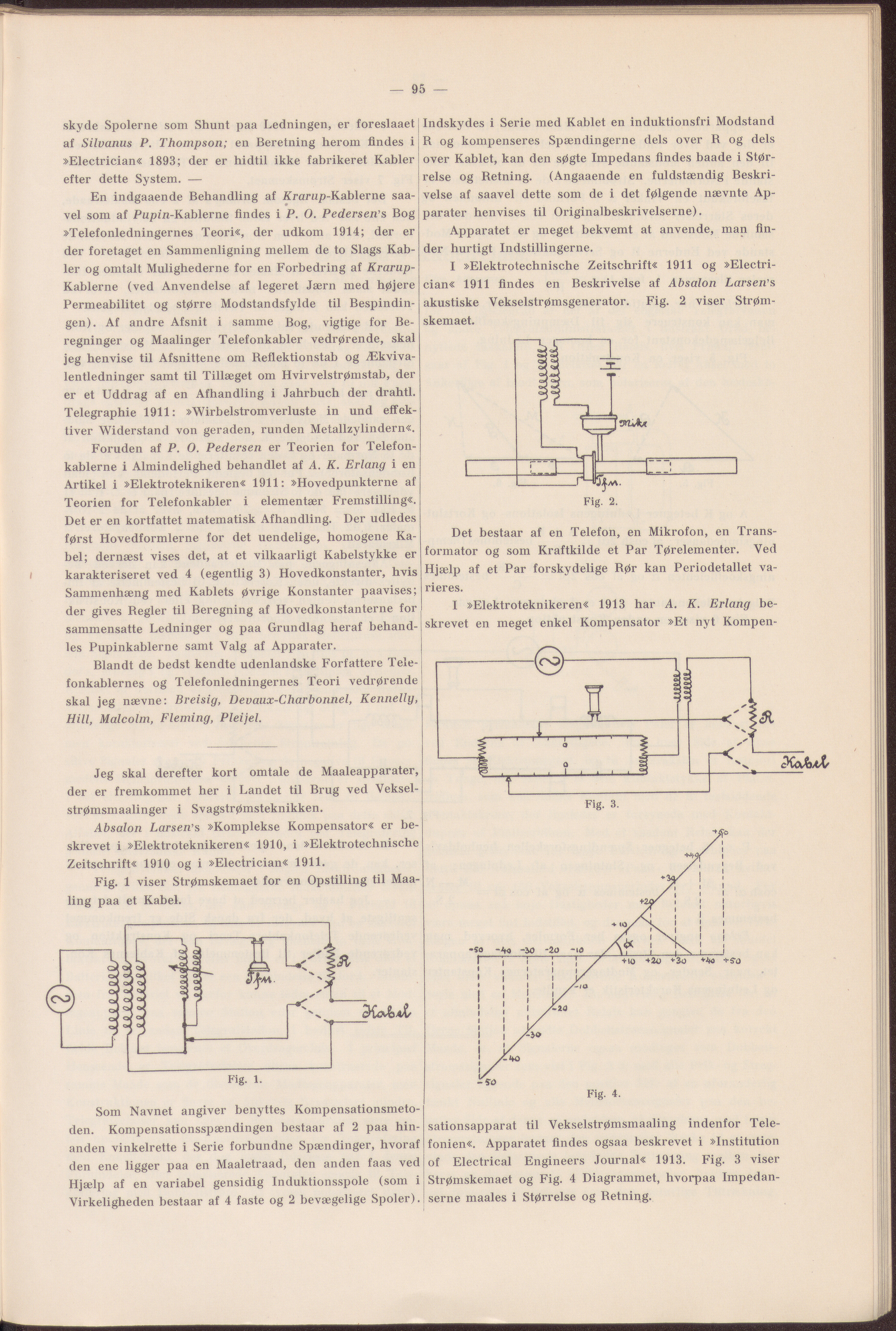

— 95 — skyde Spolerne som Shunt paa Ledningen, er foreslaaet af Silvanus P. Thompson; en Beretning herom findes i »Electrician« 1893; der er hidtil ikke fabrikeret Kabler efter dette System. — En indgaaende Behandling af Ærarup-Kablerne saa- vel som af Pizpm-Kablerne findes i P. O. Pedersen’s Bog »Telefonledningernes Teori«, der udkom 1914; der er der foretaget en Sammenligning mellem de to Slags Kab- ler og omtalt Mulighederne for en Forbedring af Krarup- Kablerne (ved Anvendelse af legeret Jærn med højere Permeabilitet og større Modstandsfylde til Bespindin- gen). Af andre Afsnit i samme Bog, vigtige for Be- regninger og Maalinger Telefonkabler vedrørende, skal jeg henvise til Afsnittene om Reflektionstab og Ækviva- lentledninger samt til Tillæget om Hvirvelstrømstab, der er et Uddrag af en Afhandling i Jahrbuch der drahtl. Telegraphie 1911: »Wirbelstromverluste in und effek- tiver Widerstand von geraden, runden Metallzylindern«. Foruden af P. 0. Pedersen er Teorien for Telefon- kablerne i Almindelighed behandlet af A. K. Erlang i en Artikel i »Elektroteknikeren« 1911: »Hovedpunkterne af Teorien for Telefonkabler i elementær Fremstilling«. Det er en kortfattet matematisk Afhandling. Der udledes først Hovedformlerne for det uendelige, homogene Ka- bel; dernæst vises det, at et vilkaarligt Kabelstykke er karakteriseret ved 4 (egentlig 3) Hovedkonstanter, hvis Sammenhæng med Kablets øvrige Konstanter paavises; der gives Regler til Beregning af Hovedkonstanterne for sammensatte Ledninger og paa Grundlag heraf behand- les Pupinkablerne samt Valg af Apparater. Blandt de bedst kendte udenlandske Forfattere Tele- fonkablernes og Telefonledningernes Teori vedrørende skal jeg nævne: Breisig, Devaux-Charbonnel, Kennelly, Hill, Malcolm, Fleming, Pleijel. Jeg skal derefter kort omtale de Maaleapparater, der er fremkommet her i Landet til Brug ved Veksel- strømsmaalinger i Svagstrømsteknikken. Absalon Larsen’s »Komplekse Kompensator« er be- skrevet i »Elektroteknikeren« 1910, i »Elektrotechnische Zeitschrift« 1910 og i »Electrician« 1911. Fig. 1 viser Strømskemaet for en Opstilling til Maa- ling paa et Kabel. Som Navnet angiver benyttes Kompensationsmeto- den. Kompensationsspændingen bestaar af 2 paa hin- anden vinkelrette i Serie forbundne Spændinger, hvoraf den ene ligger paa en Maaletraad, den anden faas ved Hjælp af en variabel gensidig Induktionsspole (som i Virkeligheden bestaar af 4 faste og 2 bevægelige Spoler). Indskydes i Serie med Kablet en induktionsfri Modstand R og kompenseres Spændingerne dels over R og dels over Kablet, kan den søgte Impedans findes baade i Stør- relse og Retning. (Angaaende en fuldstændig Beskri- velse af saavel dette som de i det følgende nævnte Ap- parater henvises til Originalbeskrivelserne). Apparatet er meget bekvemt at anvende, man fin- der hurtigt Indstillingerne. I »Elektrotechnische Zeitschrift« 1911 og »Electri- cian« 1911 findes en Beskrivelse af Absalon Larsen’s akustiske Vekselstrømsgenerator. Fig. 2 viser Strøm- skemaet. Det bestaar af en Telefon, en Mikrofon, en Trans- formator og som Kraftkilde et Par Tørelementer. Ved Hjælp af et Par forskydelige Rør kan Periodetallet va- rieres. I »Elektroteknikeren« 1913 har A. K. Erlang be- skrevet en meget enkel Kompensator »Et nyt Kompen- sationsapparat til Vekselstrømsmaaling indenfor Tele- fonien«. Apparatet findes ogsaa beskrevet i »Institution of Electrical Engineers Journal« 1913. Fig. 3 viser Strømskemaet og Fig. 4 Diagrammet, hvorpaa Impedan- serne maales i Størrelse og Retning.
