Jærnbeton i Teori og Praksis

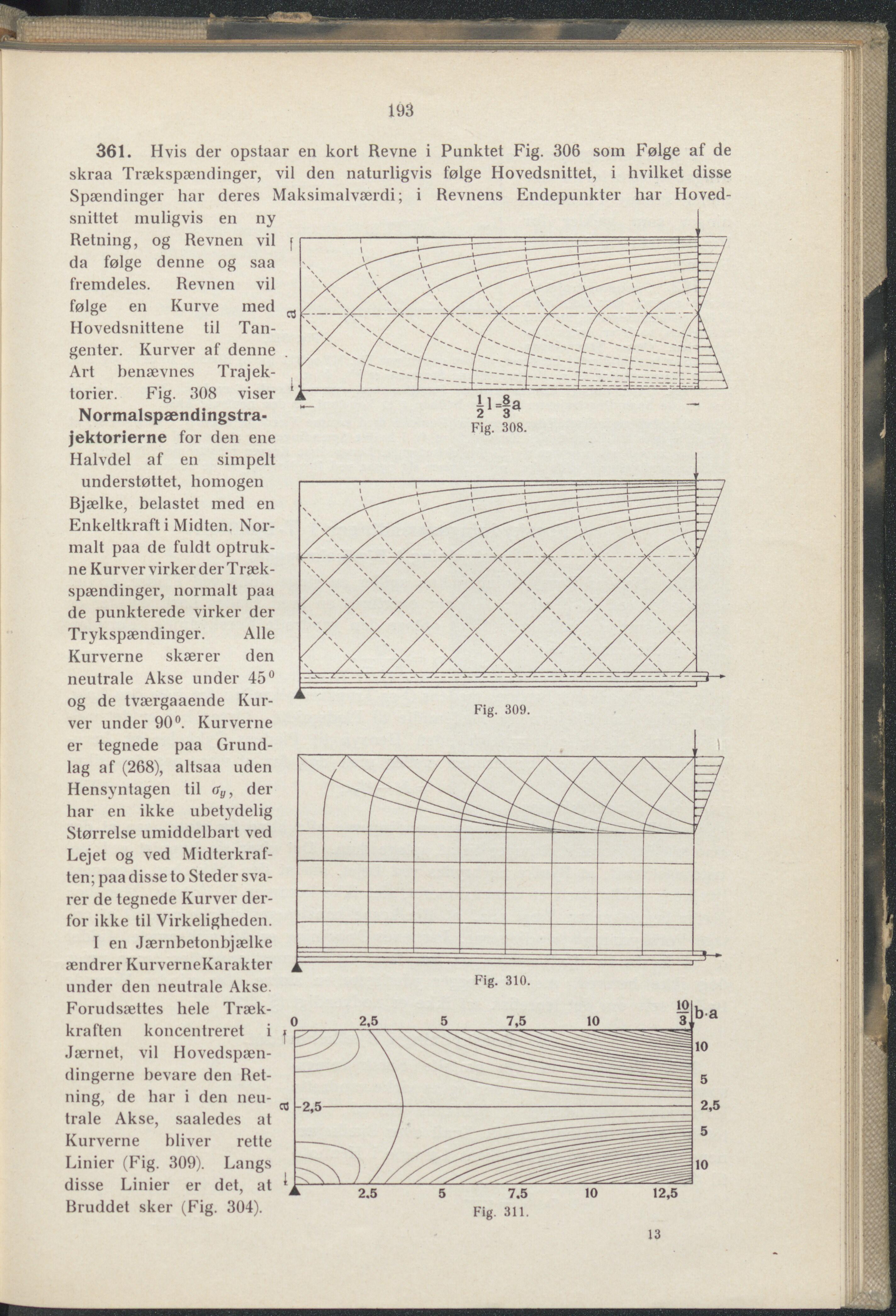

193 ny vil saa vil med til Tan- 361. Hvis der opstaar en kort Revne i Punktet Fig. 306 som Følge af de skraa Trækspændinger, vil den naturligvis følge Hovedsnittet, i hvilket disse Spændinger har deres Maksimalværdi; i Revnens Endepunkter har Hoved- snittet muligvis en Retning, og Revnen da følge denne og fremdeles. Revnen følge en Kurve Hovedsnittene genter. Kurver af denne Art benævnes Trajek- torier. Fig. 308 viser Normalspændingstra- jektorierne for den ene Halvdel af en simpelt understøttet, homogen Bjælke, belastet med en Enkeltkraft i Midten. Nor- malt paa de fuldt optruk- ne Kurver virker der Træk- spændinger, normalt paa de punkterede virker der Trykspændinger. Alle Kurverne skærer den neutrale Akse under 45° og de tværgaaende Kur- ver under 90°. Kurverne er tegnede paa Grund- lag af (268), altsaa uden Hensyntagen til der har en ikke ubetydelig Størrelse umiddelbart ved Lejet og ved Midterkraf- ten; paa disse to Steder sva- rer de tegnede Kurver der- for ikke til Virkeligheden. I en Jærnbetonbjælke ændrer KurverneKarakter under den neutrale Akse. li_8a 2I-3a Fig. 308. Forudsættes hele Træk- kraften koncentreret i Jævnet, vil Hovedspæn- dingerne bevare den Ret- ning, de har i den neu- trale Akse, saaledes at Kurverne bliver rette Linier (Fig. 309). Langs disse Linier er det, at Bruddet sker (Fig. 304). 13
