Energi Og Arbejde
Paa Grundlaget Af Et I Konstruktørforeningen Afholdt Foredrag

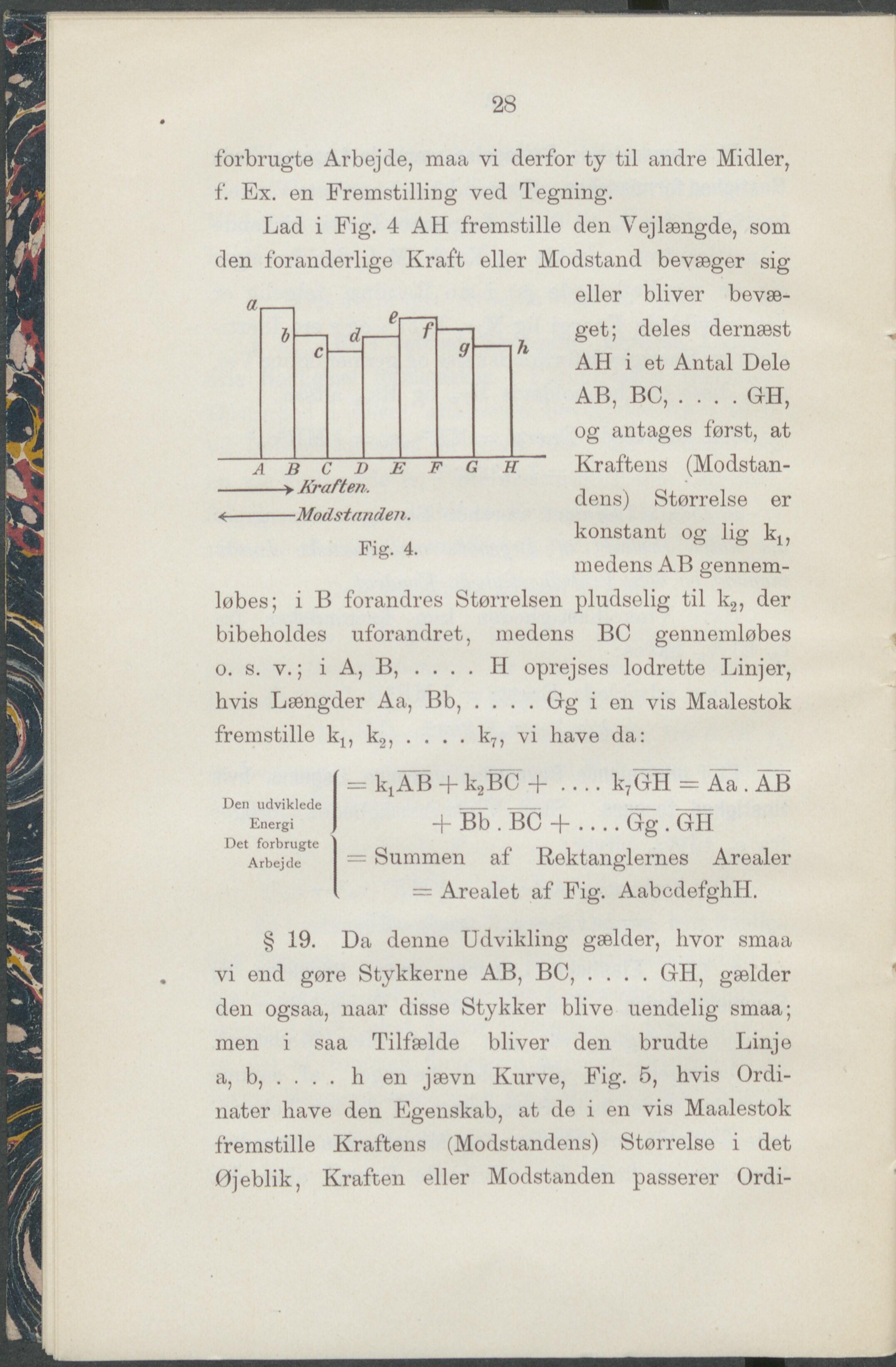

28 Fig. 4. forbrugte Arbejde, maa vi derfor ty til andre Midler, f. Ex. en Fremstilling ved Tegning. Lad i Fig. 4 AH fremstille den Vejlængde, som den foranderlige Kraft eller Modstand bevæger sig eller bliver bevæ- get; deles dernæst AH i et Antal Dele AB, BC, . . . . GH, og antages først, at Kraftens (Modstan- dens) Størrelse er konstant og lig k1? medens AB gennem- løbes; i B forandres Størrelsen pludselig til k2, der bibeholdes uforandret, medens BC gennemløbes o. s. v.; i A, B, .... H oprejses lodrette Linjer, hvis Længder Aa, Bb, .... Gg i en vis Maalestok fremstille k1? k2, . . . . k7, vi have da: = ktAB + k2BC + .... k7GH = Aa . ÄB + Bb . BC + .... Gg. GH = Summen af Rektanglernes Arealer — Arealet af Fig. AabcdefghH. Da denne Udvikling gælder, hvor smaa vi end gøre Stykkerne AB, BC, .... GH, gælder den ogsaa, naar disse Stykker blive uendelig smaa; men i saa Tilfælde bliver den brudte Linje a, b, . . . . li en jævn Kurve, Fig. 5, hvis Ordi- nater have den Egenskab, at de i en vis Maalestok fremstille Kraftens (Modstandens) Størrelse i det Øjeblik, Kraften eller Modstanden passerer Ordi- Den udviklede Energi Det forbrugte Arbejde § 19-
