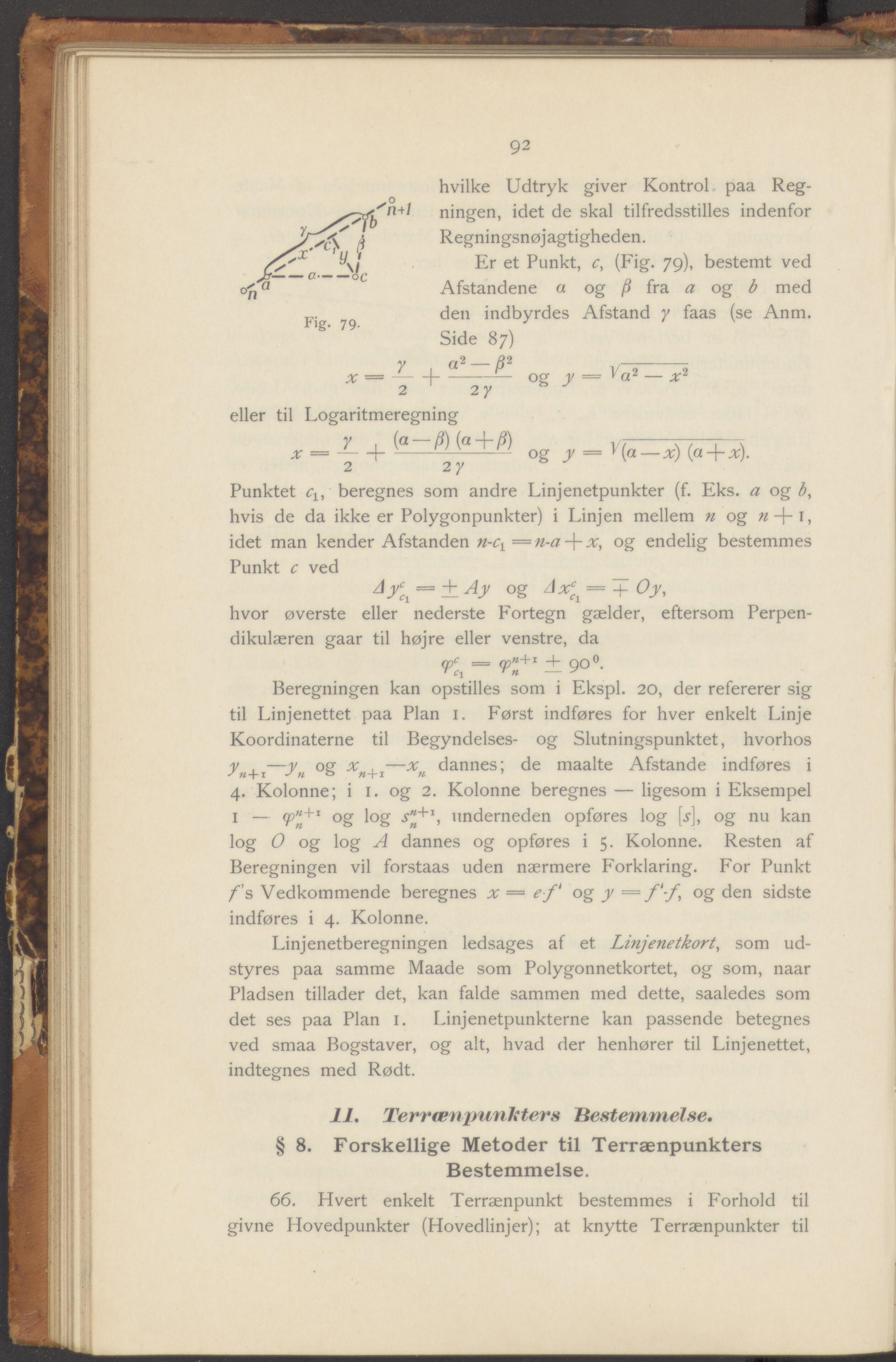

92
hvilke Udtryk giver Kontrol paa Reg-
ningen, idet de skal tilfredsstilles indenfor
Regningsnøjagtigheden.
Er et Punkt, r, (Fig. 79), bestemt ved
Afstandene a og ß fra a og b med
den indbyrdes Afstand y faas (se Anm.
Side 87)
-------------------------
-|--——— og y = a2 — x2
eller til Logaritmeregning
7 1 (« — $(« + $ V/-----w—i—\
x = -—|- ..... .- — og y = 4« — x) (a-\-x).
2 2 y
Punktet q, beregnes som andre Linjenetpunkter (f. Eks. a og b,
hvis de da ikke er Polygonpunkter) i Linjen mellem n og n-\-\,
idet man kender Afstanden n-cr = n-a-\-x, og endelig bestemmes
Punkt c ved
Ay^ = ±Ay og = + Oy,
hvor øverste eller nederste Fortegn gælder, eftersom Perpen-
dikulæren gaar til højre eller venstre, da
cpc = + 90 °.
Beregningen kan opstilles som i Ekspl. 20, der refererer sig
til Linjenettet paa Plan 1. Først indføres for hver enkelt Linje
Koordinaterne til Begyndelses- og Slutningspunktet, hvorhos
v , —y og x , —x dannes; de maalte Afstande indføres i
4. Kolonne; i 1. og 2. Kolonne beregnes — ligesom i Eksempel
1 — 95«1”1 l°g underneden opføres log [.$■], og nu kan
log O og log A dannes og opføres i 5. Kolonne. Resten af
Beregningen vil forstaas uden nærmere Forklaring. For Punkt
/”s Vedkommende beregnes x — ef* og y = f'-f og den sidste
indføres i 4. Kolonne.
Linjenetberegningen ledsages af et Linjenetkort, som ud-
styres paa samme Maade som Polygonnetkortet, og som, naar
Pladsen tillader det, kan falde sammen med dette, saaledes som
det ses paa Plan 1. Linjenetpunkterne kan passende betegnes
ved smaa Bogstaver, og alt, hvad der henhører til Linjenettet,
indtegnes med Rødt.
11. Terrænpunkters "Bestemmelse.
§ 8. Forskellige Metoder til Terrænpunkters
Bestemmelse.
66. Hvert enkelt Terrænpunkt bestemmes i Forhold til
givne Hovedpunkter (Hovedlinjer); at knytte Terrænpunkter til
