Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

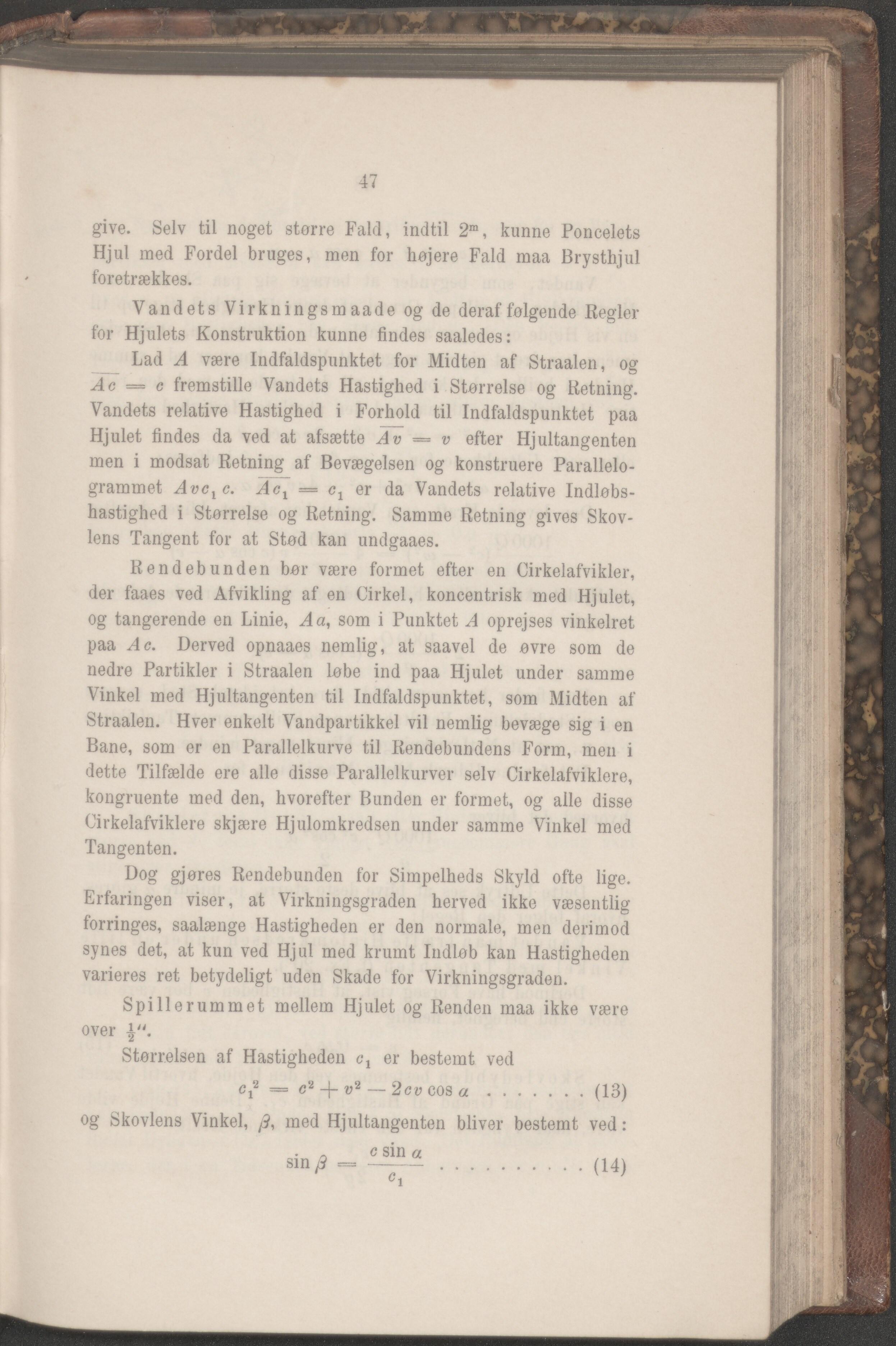

________ _________ _________ ____________ _____ 47 give. Selv til noget større Fald, indtil 2m, kunne Poncelets Hjul med Fordel bruges, men for højere Fald maa Brysthjul foretrækkes. Vandets Virkningsm aade og de deraf folgende Regler for Hjulets Konstruktion kunne findes saaledes: Lad A være Indfaldspunktet for Midten af Straalen, og Ae = c fremstille Vandets Hastighed i Størrelse og Retning. Vandets relative Hastighed i Forhold til Indfaldspunktet paa Hjulet findes da ved at afsætte Av = v efter Hjultangenten men i modsat Retning af Bevægelsen og konstruere Parallelo- grammet Avclc. Act = Cj er da Vandets relative Indløbs- hastighed i Størrelse og Retning. Samme Retning gives Skov- lens Tangent for at Stod kan undgaaes. Rendebunden bor være formet efter en Cirkelafvikler, der faaes ved Afvikling af en Cirkel, koncentrisk med Hjulet, og tangerende en Linie, Aa, som i Punktet A oprejses vinkelret paa Ae. Derved opnaaes nemlig, at saavel de ovre som de nedre Partikler i Straalen lobe ind paa Hjulet under samme Vinkel med Hjultangenten til Indfaldspunktet, som Midten af Straalen. Hver enkelt Vandpartikkel vil nemlig bevæge sig i en Bane, som er en Parallelkurve til Rendebundens Form, men i dette Tilfælde ere alle disse Parallelkurver selv Cirkelafviklere, kongruente raed den, hvorefter Bunden er formet, og alle disse Cirkelafviklere skjære Hjulomkredsen under samme Vinkel med Tangenten. Dog gjeres Rendebunden for Simpelheds Skyld ofte lige. Erfaringen viser, at Virkningsgraden herved ikke væsentlig forringes, saalænge Hastigheden er den normale, men derimod synes det, at kun ved Hjul med krumt Indlob kan Hastigheden varieres ret betydeligt uden Skade for Virkningsgraden. Spillerummet mellem Hjulet og Renden maa ikke være over Storreisen af Hastigheden Cj er bestemt ved ci2 = °2 + «2 — 2cv cos a___________(13) og Skovlens Vinkel, ß, med Hjultangenten bliver bestemt ved: . c sin a sin 3 = ------- ................ Cl (14)
