Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

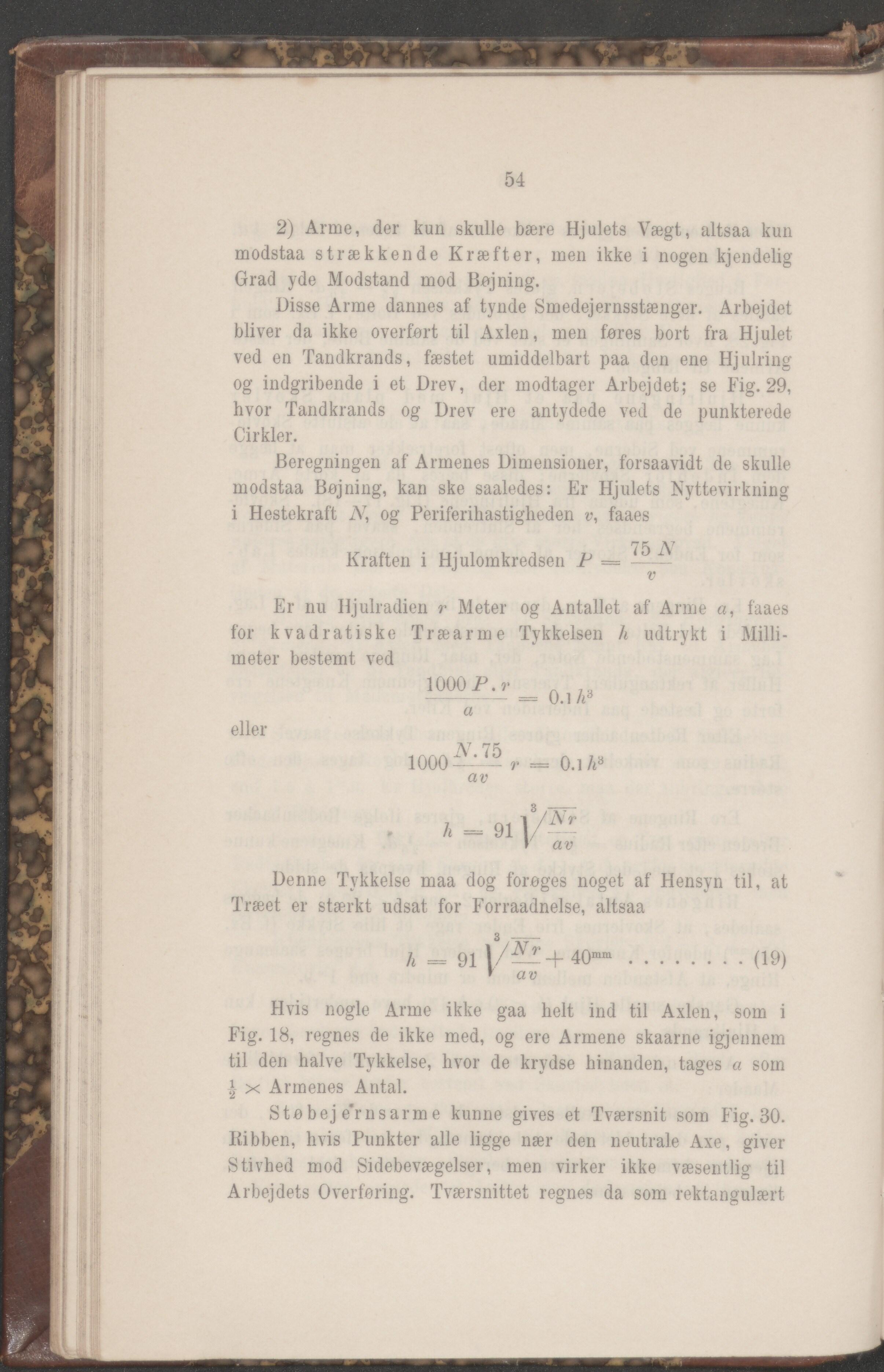

54 2) Arme, der kun skulle bære Hjulets Vægt, altsaa kun modstaa strækkende Kræfter, men ikke i nogen kjendelig Grad yde Modstand mod Bøjning. Disse Arme dannes af tynde Smedejernsstænger. Arbejdet bliver da ikke overført til Axien, men føres bort fra Hjulet ved en Tandkrands, fæstet umiddelbart paa den ene Hjulring og indgribende i et Drev, der modtager Arbejdet; se Fig. 29, hvor Tandkrands og Drev ero antydede ved de punkterede Cirkler. Beregningen af Armenes Dimensioner, forsaavidt de skulle modstaa Bøjning, kan ske saaledes: Er Hjulets Nyttevirkning i Hestekraft 2V, og Periferihastigheden v, faaes Kraften i Hjulomkredsen P = Er nu Hjulradien r Meter og Antallet af Arme a, faaes for kvadratiske Træ ar me Tykkelsen h udtrykt i Milli- meter bestemt ved 1000 P.r n -------- = 0.1/z3 a eller 1000—- r = 0.1 Å3 av Denne Tykkelse maa dog forøges noget af Hensyn til, at Træet er stærkt udsat for Forraadnelse, altsaa h = 91 1/—-F 40mm..............(19) » av Hvis nogle Arme ikke gaa helt ind til Axlen, som i Fig. 18, regnes de ikke med, og ere Armene skaarne igjennem til den halve Tykkelse, hvor de krydse hinanden, tages a som i x Armenes Antal. Støbej ernsarme kunne gives et Tværsnit som Fig. 30. Ribben, hvis Punkter alle ligge nær den neutrale Axe, giver Stivhed mod Sidebevægelser, men virker ikke væsentlig til Arbejdets Overføring. Tværsnittet regnes da som rektangulært
