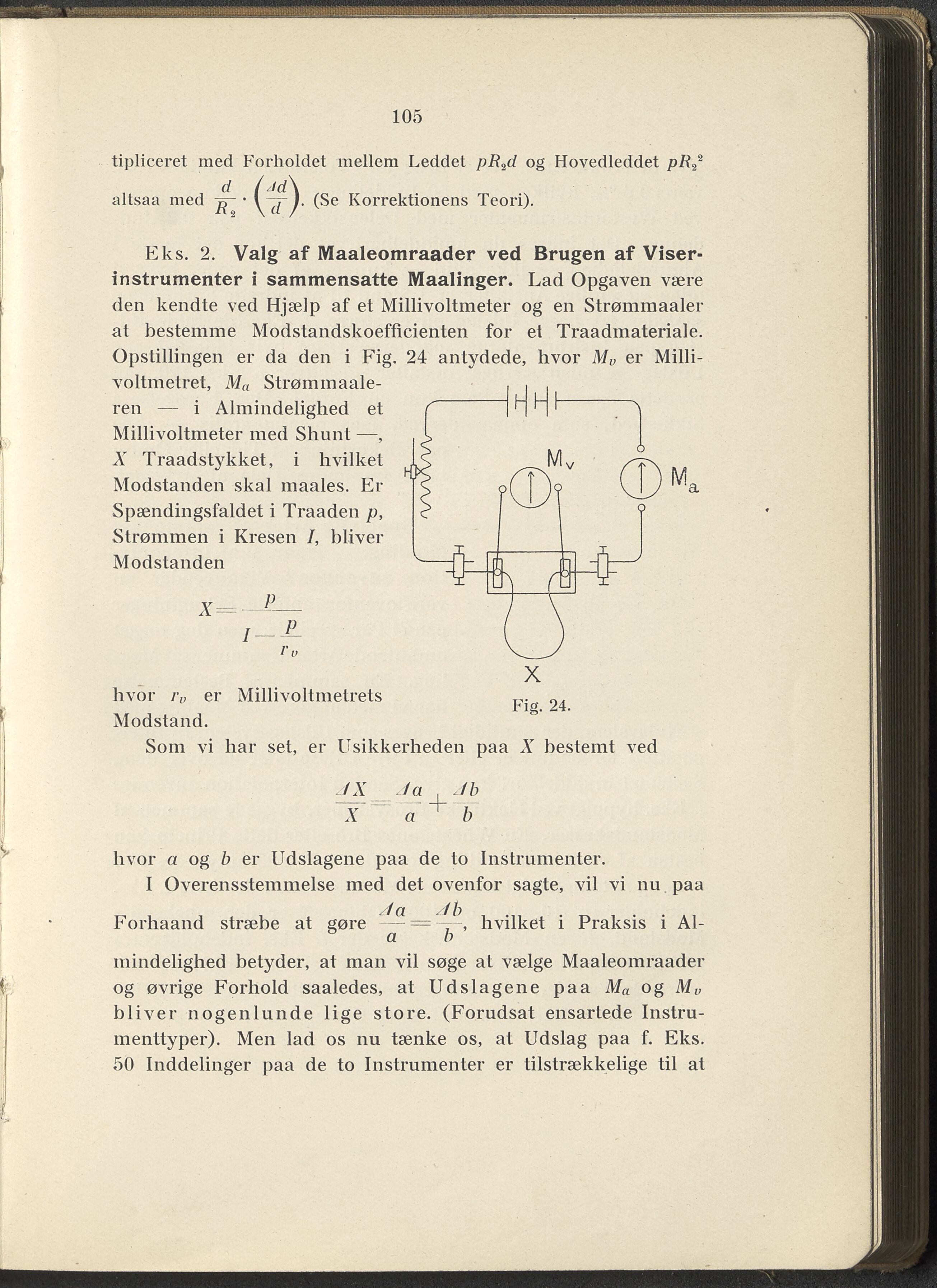

105 tipliceret med Forholdet mellem Leddet pR2d og Hovedleddet pR^ d al Isa a med R2 . (Se Korrektionens Teori). Eks. 2. Valg af Maaleomraader ved Brugen af Viser- instrumenter i sammensatte Maalinger. Lad Opgaven være den kendte ved Hjælp af et Millivoltmeter og en Strømmaaler at bestemme Modstandskoefficienten for et Traadmateriale. Opstillingen er da den i Fig. 24 antydede, hvor Mv er Milli- voltmetret, M(l Slrømmaale- ren — i Almindelighed et Millivoltmeter med Shunt —, X Traadstykket, i hvilket Modstanden skal maales. Er Spændingsfaldet i Traaden p, Strømmen i Kresen I, bliver Modstanden x=—?— I-1' rv hvor i\, er Millivoltmetrets Modstand. Som vi har set, er Usikkerheden paa X bestemt ved JX Ja Jb X a b hvor a og b er Udslagene paa de to Instrumenter. I Overensstemmelse med det ovenfor sagte, vil vi nu paa Forhaand stræbe at gøre — = hvilket i Praksis i Al- a b mindelighed betyder, af man vil søge at vælge Maaleomraader og øvrige Forhold saaledes, at Udslagene paa Ma og Mv bliver nogenlunde lige store. (Forudsat ensartede Instru- menttyper). Men lad os nu tænke os, at Udslag paa f. Eks. 50 Inddelinger paa de to Instrumenter er tilstrækkelige til al
