Maskinlære

Forfatter: S. C. Borch

År: 1895

Forlag: Reitzelske Forlag (George C. Grøn)

Sted: Kjøbenhavn

Udgave: Anden udgave

Sider: 435

Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 518 Forrige Næste

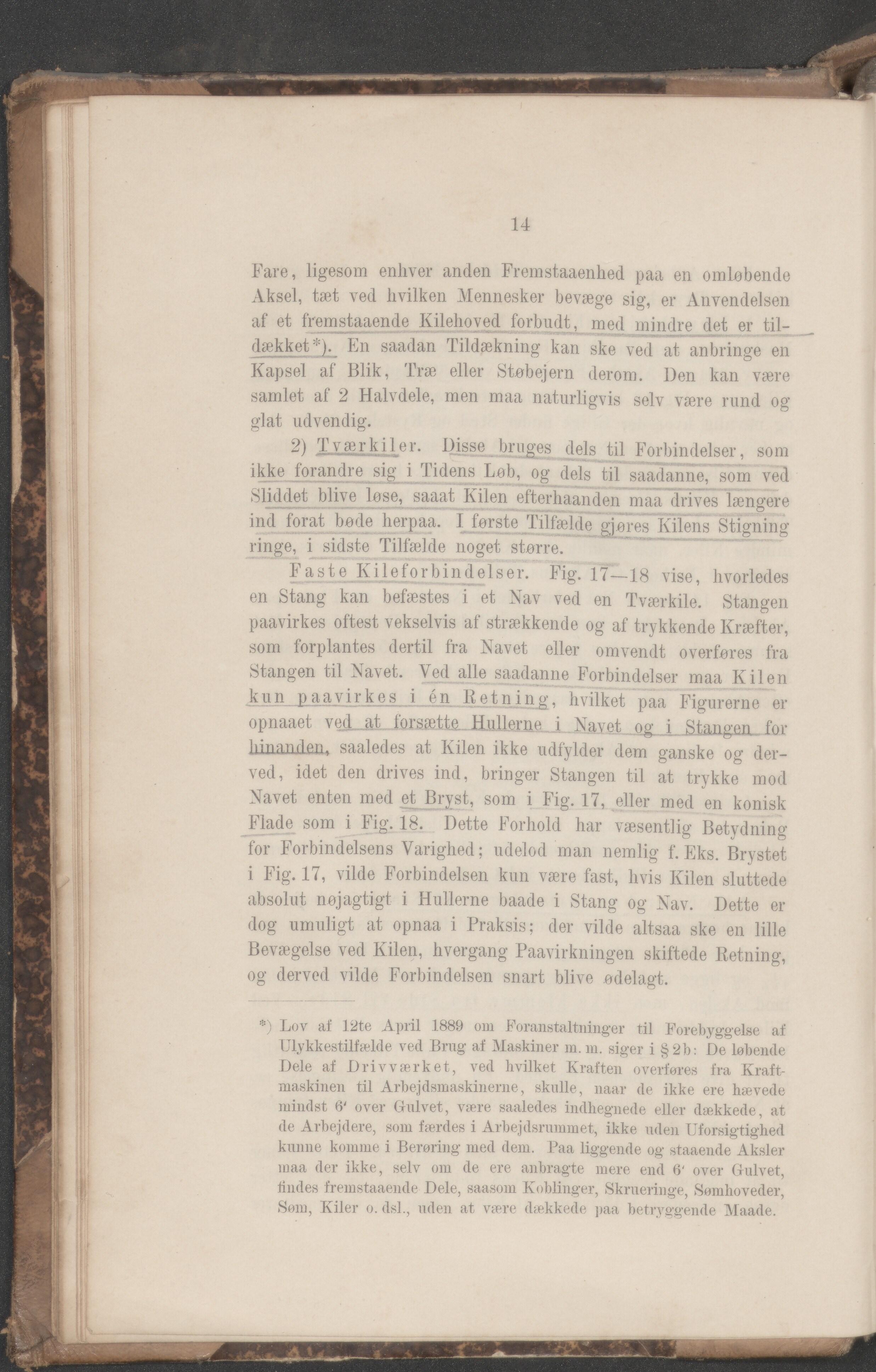

14 Fare, ligesom enhver anden Fremstaaenhed paa en omløbende Aksel, tæt ved hvilken Mennesker bevæge sig, er Anvendelsen af et fremstaaende Kilehoved forbudt, med mindre det er til- dækket*). En saadan Tildækning kan ske ved at anbringe en Kapsel af Blik, Træ eller Støbejern derom. Den kan være samlet af 2 Halvdele, men maa naturligvis selv være rund og glat udvendig. 2) TværkHer. Disse bruges dels til Forbindelser, som ikke forandre sig i Tidens Ub, og dels til saadanne, som ved Sliddet blive løse, saaat Kilen efterhaanden maa drives længere ind forat bede herpaa. I første Tilfælde gj^res Kilens Stigning ringe, i sidste Tilfælde noget større. Faste Kileforbindelser. Fig. 17—18 vise, hvorledes en Stang kan befæstes i et Nav ved en Tværkile. Stangen paavirkes oftest vekselvis af strækkende og af trykkende Kræfter, som forplantes dertil fra Navet eller omvendt overføres fra Stangen til Navet. Ved alle saadanne Forbindelser maa Kilen kun paavirkes i én Retning, "hvilket paa Figurerne er opnaaøt vød—ät—foisæitfi—Hullørno., i N^vet og i Stangen for hinanden, saaledes at Kilen ikke udfylder dem ganske og der- ved, idet den drives ind, bringer Stangen til at trykke mod Navet enten med et Bryst, som i Fig. 17, eller med en konisk Flade som i Fig. 18. Dette Forhold har væsentlig Betydning- for Forbindelsens Varighed; udelod man nemlig f. Eks. Brystet i Fig. 17, vilde Forbindelsen kun være fast, livis Kilen sluttede absolut nøjagtigt i Hullerne baacle i Stang og Nav. Dette er dog umuligt at opnaa i Praksis; der vilde altsaa ske en lille Bevægelse ved Kilen, hvergang Paavirkningen skiftede Retning, og derved vilde Forbindelsen snart blive ødelagt. ■-) Lov af 12te April 1889 odi F oranstaltninger til Forebyg’gelse af Ulykkestilfælde ved Brug af Maskiner m. m. siger i §2b: De løbende Dele af Drivværket, ved hvilket Kraften overføres fra Kraft- maskinen til Arbejdsmaskinerne, skulle, naar de ikke ere hævede mindst 6' over Gulvet, være saaledes indhegnede eller dækkede, at de Arbejdere, som færdes i Arbejdsrummet, ikke uden Uforsigtighed kunne komme i Berøring med dem. Paa liggende og staaende Aksler inaa der ikke, selv om de ere anbragte mere end 6' over Gulvet, lindes fremstaaende Dele, saasom Koblinger, Skrneringe, Sømhoveder, Søm, Kiler o. dsl., uden at være (lækkede paa betryggende Maade.
