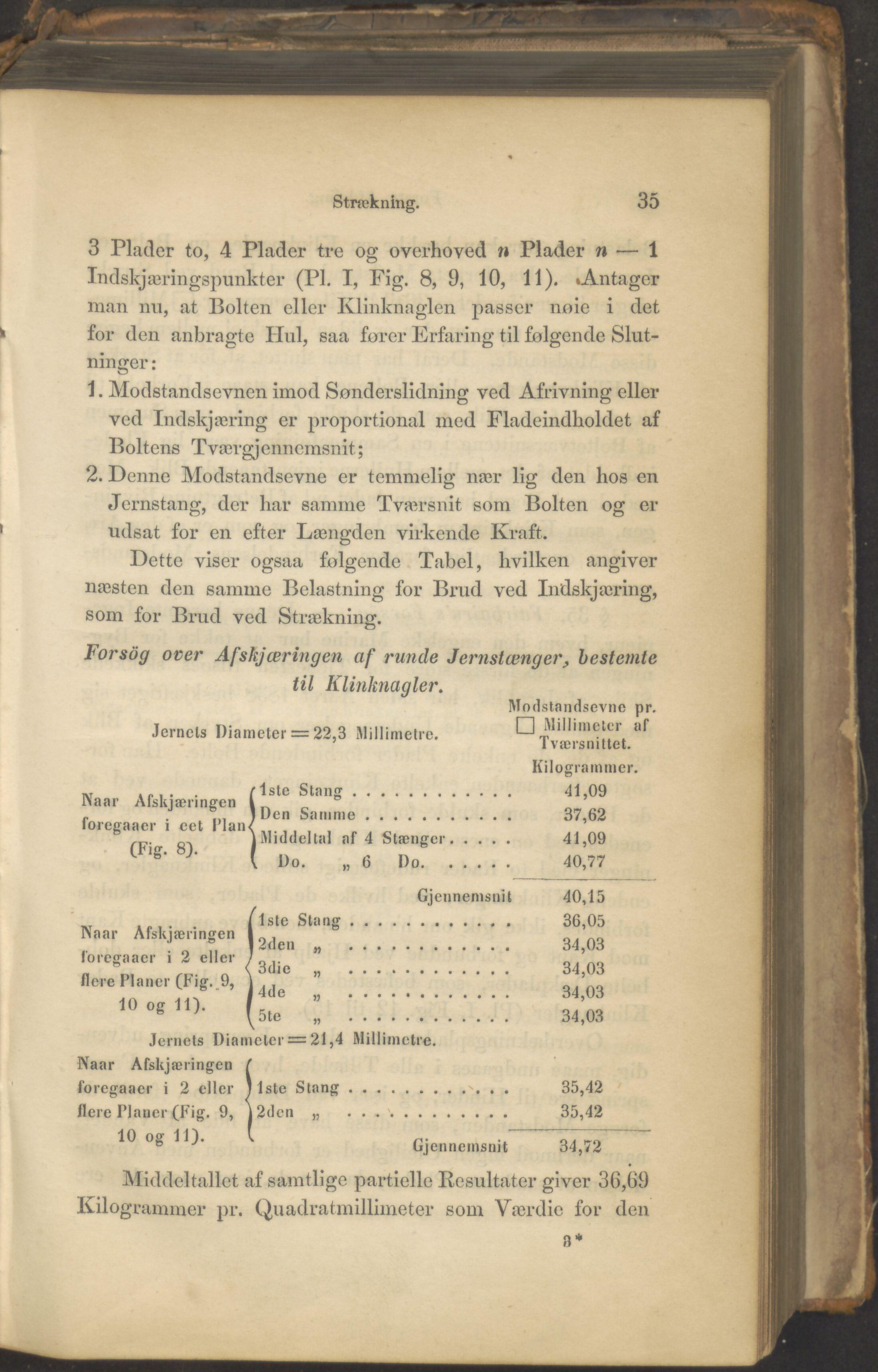

Strækning.
35
3 Plader to, 4 Plader tre og overhoved n Plader n — 1
Indskjæringspunkter (PI. I, Fig. 8, 9, 10, 11). »Antager
man nu, at Bolten eller Klinknaglen passer nøie i det
for den anbragte Hul, saa forer Erfaring til følgende Slut-
ninger :
1. Modstandsevnen imod Sønderslidning ved Afrivning eller
ved Indskjæring er proportional med Fladeindholdet af
Boltens Tværgjennemsnit;
2. Denne Modstandsevne er temmelig nær lig den hos en
Jernstang, der har samme Tværsnit som Bolten og er
udsat for en efter Længden virkende Kraft.
Dette viser ogsaa følgende Tabel, hvilken angiver
næsten den samme Belastning for Brud ved Indskjæring,
som for Brud ved Strækning.
Forsøg over Afskj æringen af runde Jernstænger, bestemte til Klinknagler. Modstandsevne pr. Jerncis Diameter = 22,3 Millimetre. Millimeter af ’ 1 værsnittet. Kilogrammen . p . . . fiste Stang 41,09 naar Alskiæringen i r . ... »Den Samme 37,62 ioregaaer i eet 1 lan< ,, , , , , j Middeltal af 4 Stænger 41,09 (Fiff. 8). 1 v J ( Do. „ 6 Do 40,77 Gjennemsnit 40,15
Naar Afskjæiingen i'oregaaer i 2 eller , [1ste Stang 2den „ 3die „ 36,05 34,03 34,03
flere Planer (lig. 9, ] 4de „ 34,03
WOg1l)' (5te „ Jernets Diameter = 21,4 Milliinctre. Naar Afskjæiingen f foregaaer i 2 eller liste Stang flere Planer (Fig. 9, | 2den „ 34,03 35,42 35,42
10 og 11). ' Gjennemsnit 34,72
Middeltallet af samtlige partielle Resultater giver 36,69
Kilogrammet’ pr. Quadratmillimeter som Værdic for den
3
