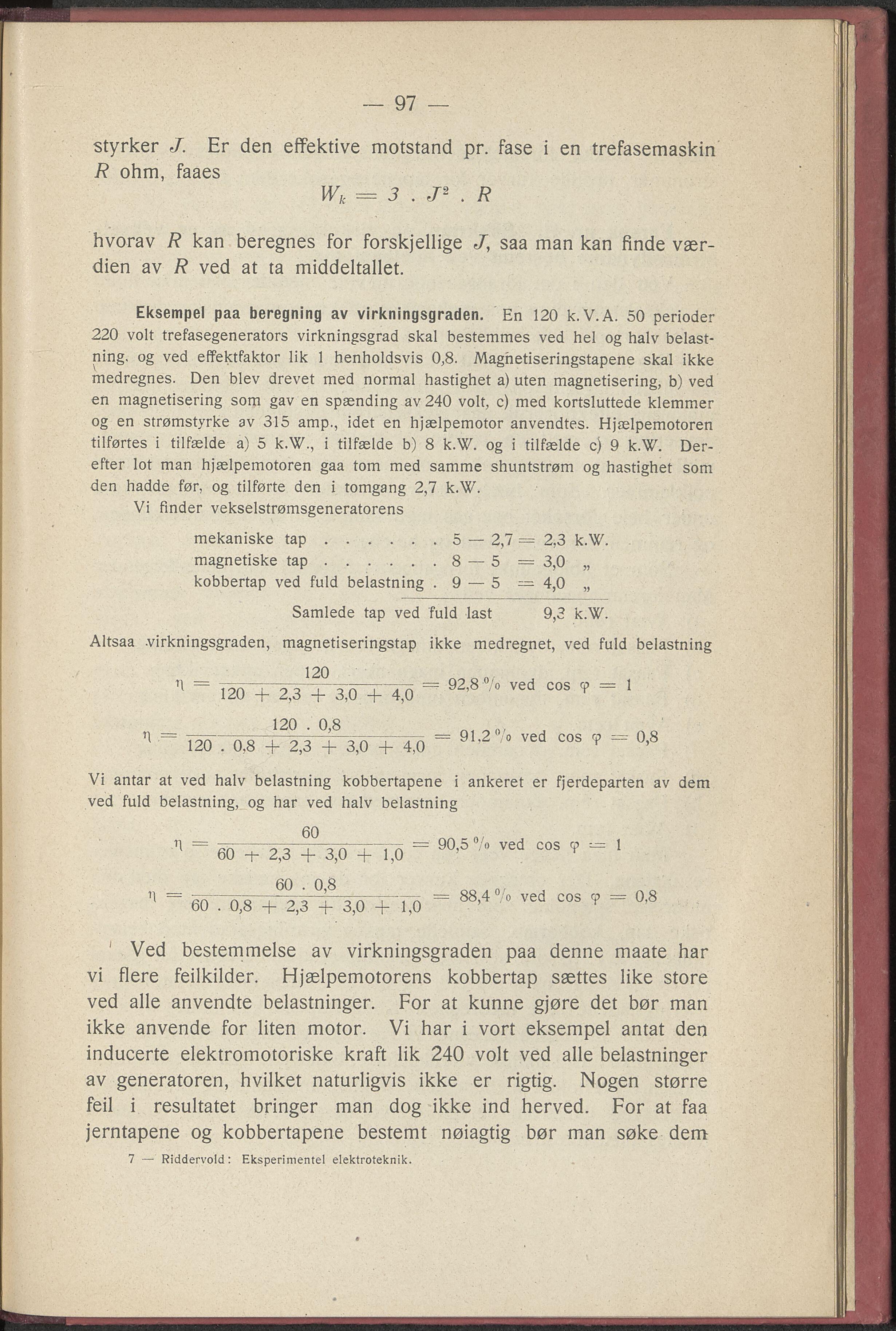

— 97 — styrker J. Er den effektive motstånd pr. fase i en trefasemaskin R ohm, faaes Wk = 3 . J2 . R hvorav R kan beregnes for forskjellige J, saa man kan finde vær- dien av R ved at ta middeltallet. Eksempel paa beregning av virkningsgraden. En 120 k.V.A. 50 perioder 220 volt trefasegenerators virkningsgrad skal bestemmes ved hel og halv belast- ning. og ved effektfaktor lik 1 henholdsvis 0,8. Maghetiseringstapene skal ikke medregnes. Den blev drevet med normal hastighet a) uten magnetisering, b) ved en magnetisering som gav en spænding av 240 volt, c) med kortsluttede klemmer og en strømstyrke av 315 amp., idet en hjælpemotor anvendtes. Hjælpemotoren tilførtes i tilfælde a) 5 k.W,, i tilfælde b) 8 k.W. og i tilfælde c) 9 k.W. Der- efter lot man hjælpemotoren gaa tom med samme shuntstrøm og hastighet som den hadde før, og tilførte den i tomgang 2,7 k.W. Vi finder vekselstrømsgeneratorens mekaniske tap______________5 — 2,7 — 2,3 k.W. magnetiske tap______________8 — 5 =3,0 „ kobbertap ved fuld belastning . 9 — 5 — 4,0 „ Samlede tap ved fuld last 9,3 k.W. Altsaa .virkningsgraden, magnetiseringstap ikke medregnet, ved fuld belastning 120 11 = 120 ~+^3 + 3~0~ + 4,0 = 92,8 °° Ved C0S 7 = 1 120 0 8 n I2CT. 0.8^2,3 + 3,Ö"-i- 4X) = 91'2°'° ved cos ? = °’8 Vi antar at ved halv belastning kobbertapene i ankeret er fjerdeparten av dem ved fuld belastning, og har ved halv belastning _______________________ 11 = 6Ö”-)- 2,3 + 3,0 +T,0 = 9O’5°/o Ved C0S 1 ____________________________ 11 = 60770,8 + 2,3 + 3,0+1/) = 88,4 °'° ved C0S 7 = 0,8 1 Ved bestemmelse av virkningsgraden paa denne maate har vi flere feilkilder. Hjælpemotorens kobbertap sættes like store ved alle anvendte belastninger. For at kunne gjøre det bør man ikke anvende for liten motor. Vi har i vort eksempel antat den inducerte elektromotoriske kraft lik 240 volt ved alle belastninger av generatoren, hvilket naturligvis ikke er rigtig. Nogen større feil i resultatet bringer man dog ikke ind herved. For at faa jerntapene og kobbertapene bestemt nøiagtig bør man søke dem 7 — Riddervold: Eksperimentel elektroteknik.
