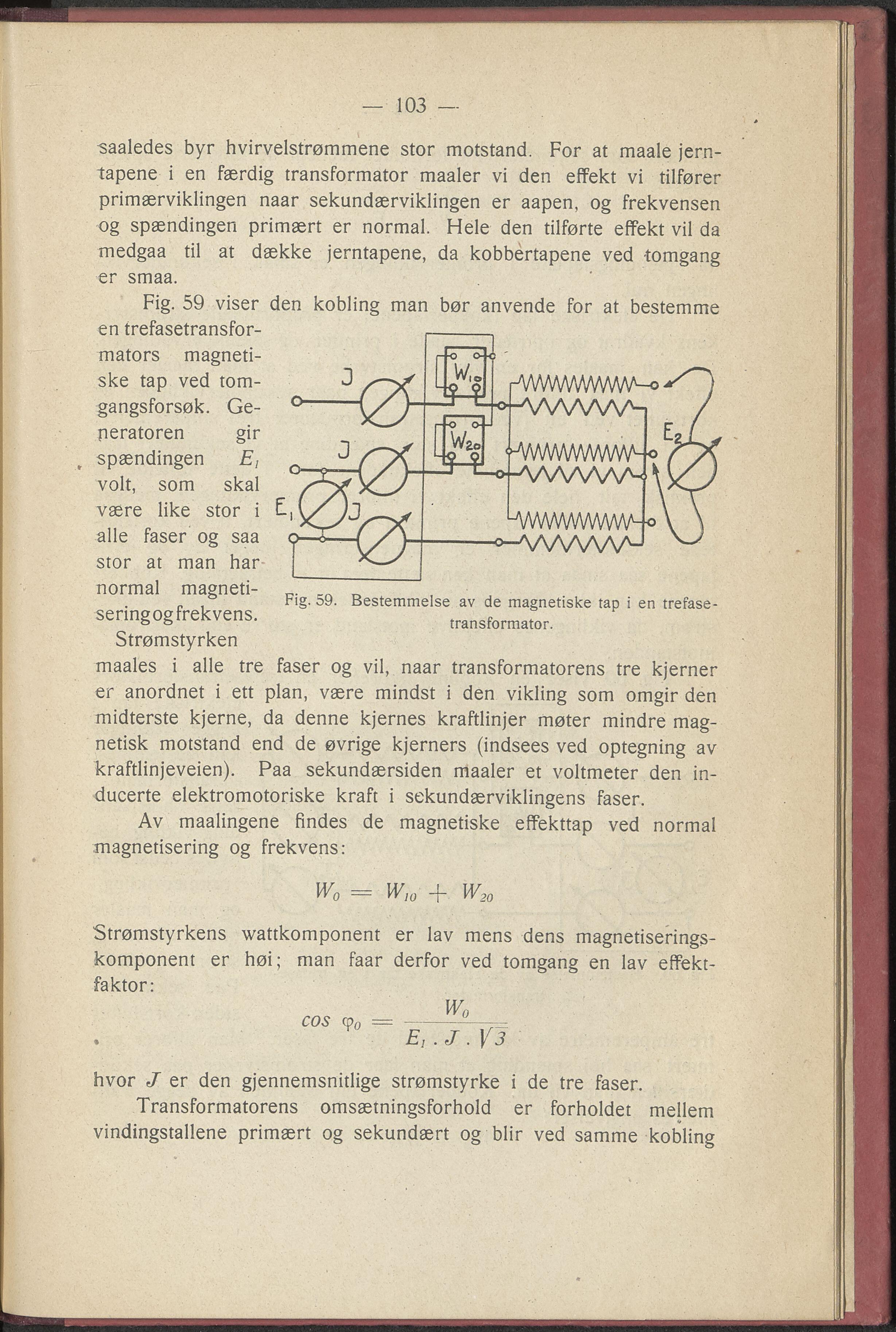

— 103 — ■saaledes byr hvirvelstrømmene stor motstånd. For at maale jern- tapene i en færdig transformator maaler vi den effekt vi tilfører primærviklingen naar sekundærviklingen er aapen, og frekvensen og spændingen primært er normal. Hele den tilførte effekt vil da medgaa til at dække jerntapene, da kobbertapene ved tomgang er smaa. kobling man bør anvende for at bestemme viser en trefasetransfor- mators magneti- ske tap ved tom- gangsforsøk. Ge- neratoren gir „ spændingen E, volt, som skal være like stor i alle faser og saa stor at man har normal magneti- seringogfrekvens. Strømstyrken maales i alle tre Fig. 59. Bestemmelse av de magnetiske tap i en trefase- transformator. faser og vil, naar transformatorens tre kjerner er anordnet i ett plan, være mindst i den vikling som omgir den midterste kjerne, da denne kjernes kraftlinjer møter mindre mag- netisk motstånd end de øvrige kjerners (indsees ved optegning av kraftlinjeveien). Paa sekundærsiden maaler et voltmeter den in- ducerte elektromotoriske kraft i sekundærviklingens faser. Av maalingene findes de magnetiske effekttap ved normal magnetisering og frekvens: IKq Wl0 W20 Strømstyrkens komponent er faktor: wattkomponent er lav mens dens magnetiserings- høi; man faar derfor ved tomgang en lav effekt- cos <p0 — Wo e, . j . "yj hvor J er den gjennemsnitlige strømstyrke i de tre faser. Transformatorens omsætningsforhold er forholdet mellem vindingstallene primært og sekundært og biir ved samme kobling
