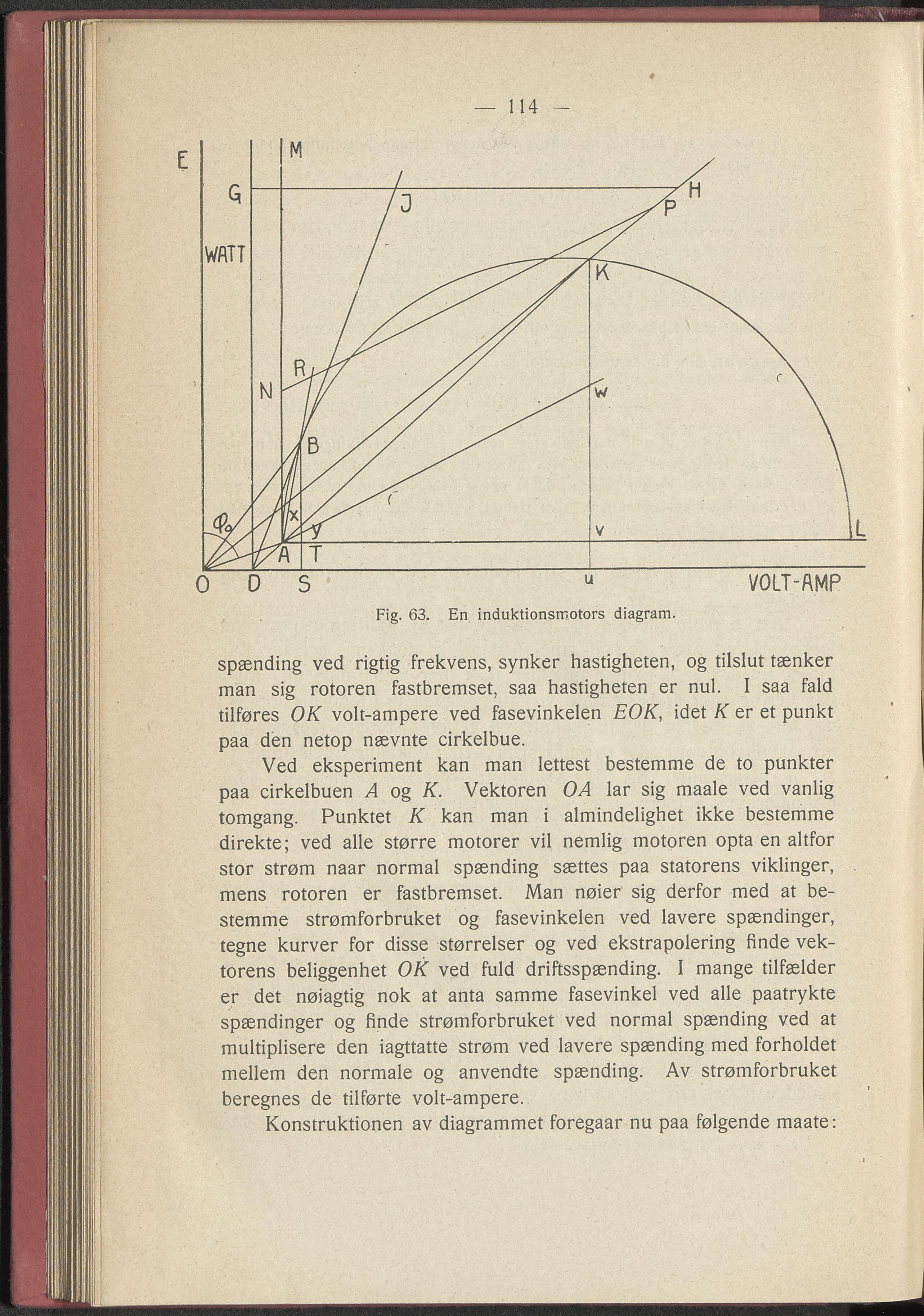

— 114 Fig. 63. En induktionsmotors diagram. spænding ved rigtig frekvens, synker hastigheten, og tilslut tænker man sig rotoren fastbremset, saa hastigheten er nul. I saa fald tilføres OK volt-ampere ved fasevinkelen EOK, idet K er et punkt paa den netop nævnte cirkelbue. Ved eksperiment kan man lettest bestemme de to punkter paa cirkelbuen A og K. Vektoren OA lar sig maale ved vanlig tomgang. Punktet K kan man i almindelighet ikke bestemme direkte; ved alle større motorer vil nemlig motoren opta en altfor stor strøm naar normal spænding sættes paa statorens viklinger, mens rotoren er fastbremset. Man nøier sig derfor med at be- stemme strømforbruket og fasevinkelen ved lavere spændinger, tegne kurver for disse størrelser og ved ekstrapolering finde vek- torens beliggenhet OK ved fuld driftsspænding. I mange tilfælder er det nøjagtig nok at anta samme fasevinkel ved alle paatrykte spændinger og finde strømforbruket ved normal spænding ved at multiplisere den iagttatte strøm ved lavere spænding med forholdet mellem den normale og anvendte spænding. Av strømforbruket beregnes de tilførte volt-ampere. Konstruktionen av diagrammet foregaar nu paa følgende maate:
