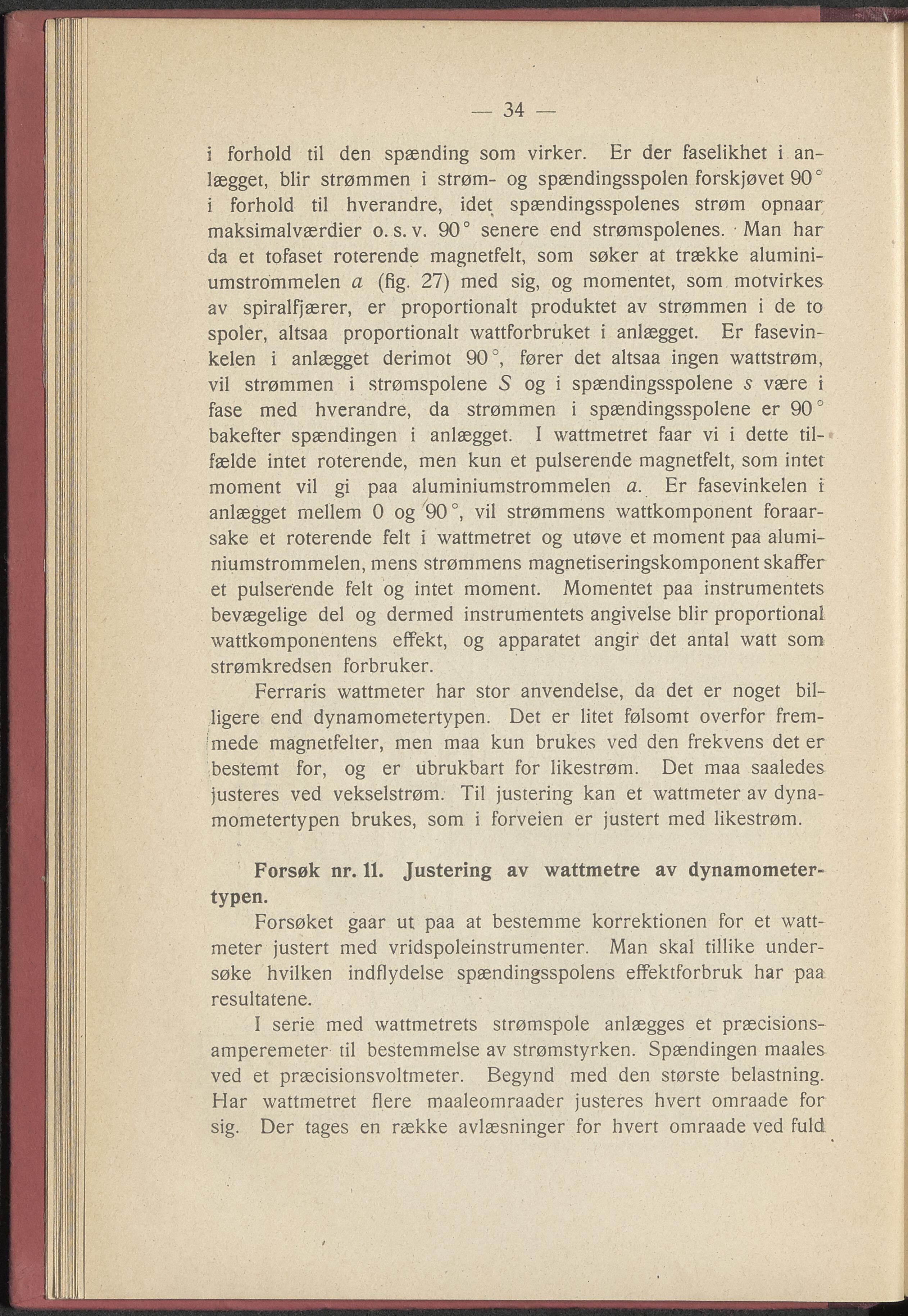

— 34 — i forhold til den spænding som virker. Er der faselikhet i an- lægget, biir strømmen i strøm- og spændingsspolen forskjøvet 90° i forhold til hverandre, idet spændingsspolenes strøm opnaar maksimalværdier o. s. v. 90° senere end strømspolenes. Man har da et tofaset roterende magnetfelt, som søker at trække alumini- umstrommelen a (fig. 27) med sig, og momentet, som motvirkes av spiralfjærer, er proportionalt produktet av strømmen i de to spoler, altsaa proportionalt wattforbruket i anlægget. Er fasevin- kelen i anlægget derimot 90°, fører det altsaa ingen wattstrøm, vil strømmen i strømspolene S og i spændingsspolene s være i fase med hverandre, da strømmen i spændingsspolene er 90° bakefter spændingen i anlægget. I wattmetret faar vi i dette til- fælde intet roterende, men kun et pulserende magnetfelt, som intet moment vil gi paa aluminiumstrommelen a. Er fasevinkelen i anlægget mellem 0 og 90 °, vil strømmens wattkomponent foraar- sake et roterende felt i wattmetret og utøve et moment paa alumi- niumstrommelen, mens strømmens magnetiseringskomponent skaffer et pulserende felt og intet moment. Momentet paa instrumentets bevægelige del og dermed instrumentets angivelse biir proportional wattkomponentens effekt, og apparatet angir det antal watt som strømkredsen forbruker. Ferraris wattmeter har stor anvendelse, da det er noget bil- ligere end dynamometertypen. Det er litet følsomt overfor frem- mede magnetfelter, men maa kun brukes ved den frekvens det er bestemt for, og er ubrukbart for likestrøm. Det maa saaledes justeres ved vekselstrøm. Til justering kan et wattmeter av dyna- mometertypen brukes, som i forveien er justert med likestrøm. Forsøk nr. 11. Justering av wattmetre av dynamometer- typen. Forsøket gaar ut paa at bestemme korrektionen for et watt- meter justert med vridspoleinstrumenter. Man skal tillike under- søke hvilken indflydelse spændingsspolens effektforbruk har paa resultatene. I serie med wattmetrets strømspole anlægges et præcisions- amperemeter til bestemmelse av strømstyrken. Spændingen maales ved et præcisionsvoltmeter. Begynd med den største belastning. Har wattmetret flere maaleomraader justeres hvert omraade for sig. Der tages en række avlæsninger for hvert omraade ved fuld
