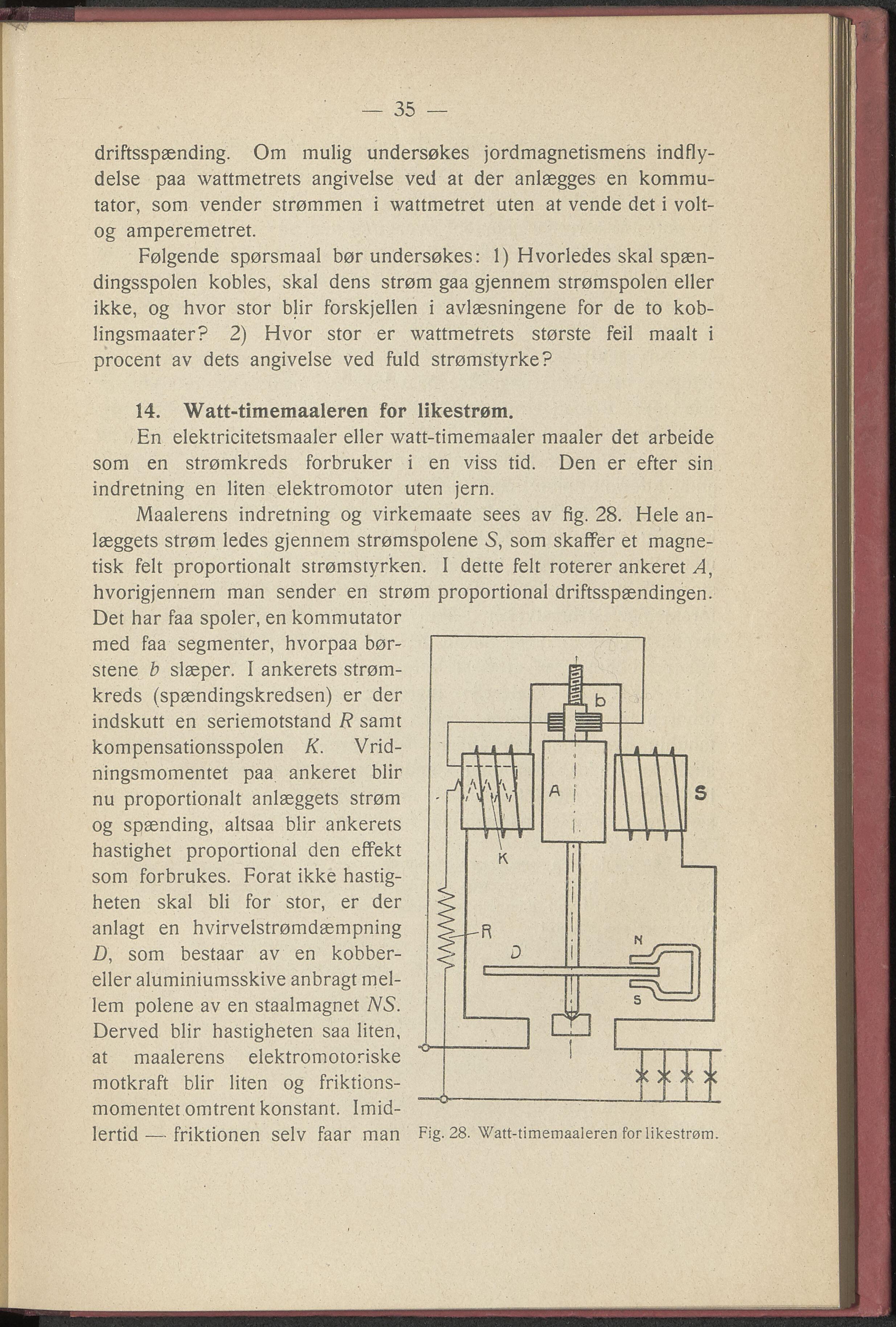

— 35 — driftsspænding. Om mulig undersøkes jordmagnetismens indfly- delse paa wattmetrets angivelse ved at der anlægges en kommu- tator, som vender strømmen i wattmetret uten at vende det i volt- og amperemetret. Følgende spørsmaal bør undersøkes: 1) Hvorledes skal spæn- dingsspolen kobles, skal dens strøm gaa gjennem strømspolen eller ikke, og hvor stor biir forskjellen i avlæsningene for de to kob- lingsmaater? 2) Hvor stor er wattmetrets største feil maalt i procent av dets angivelse ved fuld strømstyrke? 14. Watt-timemaaleren for likestrøm. En elektricitetsmaaler eller watt-timemaaler maaler det arbeide som en strømkreds forbruker i en viss tid. Den er efter sin indretning en liten elektromotor uten jern. Maalerens indretning og virkemaate sees av fig. 28. Hele an- læggets strøm ledes gjennem strømspolene S, som skaffer et magne- tisk felt proportionalt strømstyrken. I dette felt roterer ankeret A, hvorigjennem man sender en strøm proportional driftsspændingen. Det har faa spoler, en kommutator med faa segmenter, hvorpaa bør- stene b slæper. I ankerets strøm- kreds (spændingskredsen) er der indskutt en seriemotstand R samt kompensationsspolen K. Vrid- ningsmomentet paa ankeret biir nu proportionalt anlæggets strøm og spænding, altsaa biir ankerets hastighet proportional den effekt som forbrukes. Forat ikke hastig- heten skal bli for stor, er der anlagt en hvirvelstrømdæmpning D, som bestaar av en kobber- eller aluminiumsskive anbragt mel- lem polene av en staalmagnet NS. Derved blir hastigheten saa liten, at maalerens elektromotoriske motkraft biir liten og friktions- momentet omtrent konstant. Imid- Fig. 28. Watt-timemaaleren for likestrøm. lertid — friktionen selv faar man
