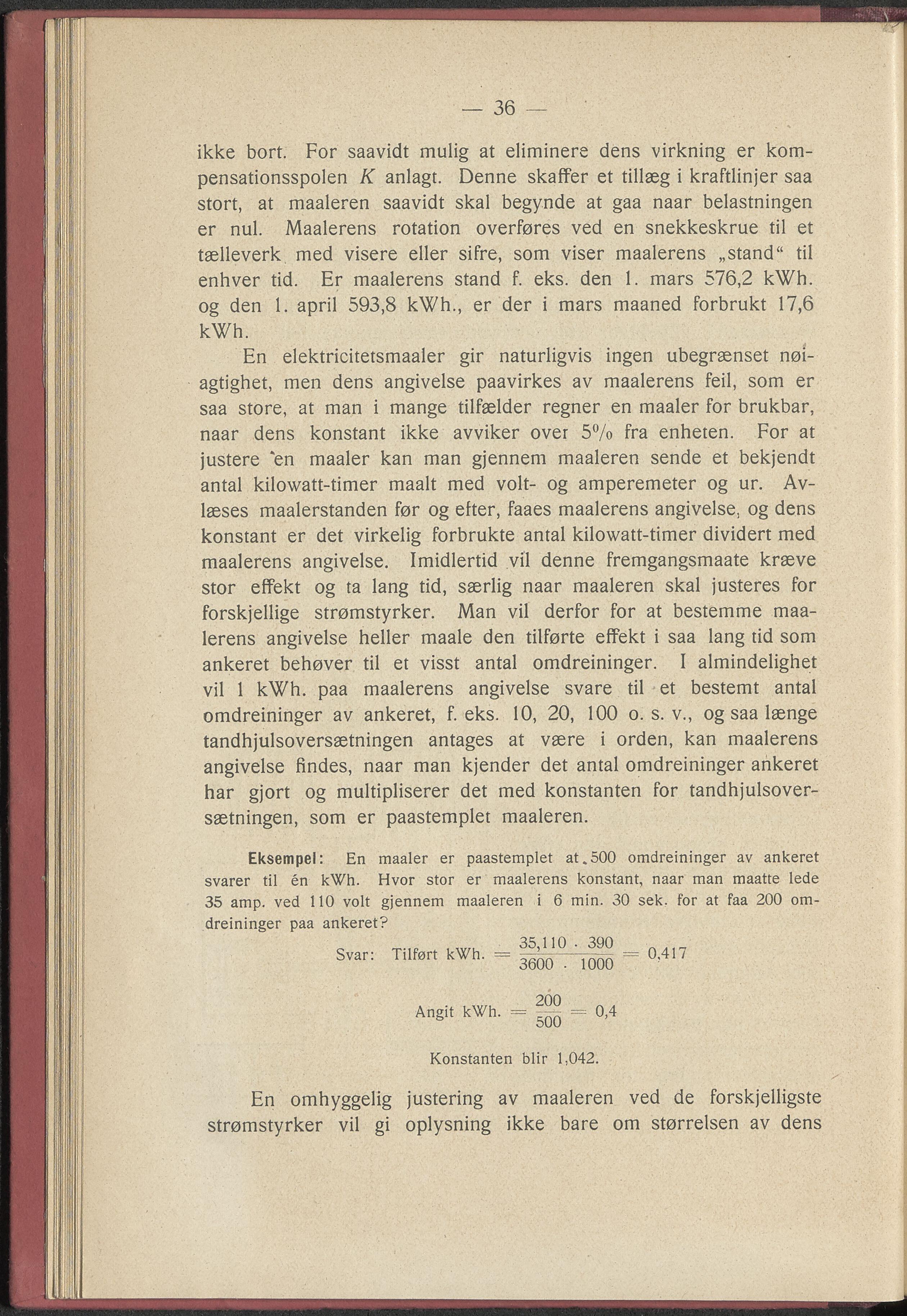

— 36 — ikke bort. For saavidt mulig at eliminere dens virkning er kom- pensationsspolen K anlagt. Denne skaffer et tillæg i kraftlinjer saa stort, at maaleren saavidt skal begynde at gaa naar belastningen er nul. Maalerens rotation overføres ved en snekkeskrue til et tælleverk med visere eller sifre, som viser maalerens „stand “ til enhver tid. Er maalerens stand f. eks. den 1. mårs 576,2 kWh. og den 1. april 593,8 kWh., er der i mårs maaned forbrukt 17,6 kWh. En elektricitetsmaaler gir naturligvis ingen ubegrænset nøi- agtighet, men dens angivelse paavirkes av maalerens feil, som er saa store, at man i mange tilfælder regner en maaler for brukbar, naar dens konstant ikke avviker over 5% Fra enheten. For at justere 'en maaler kan man gjennem maaleren sende et bekjendt antal kilowatt-timer maalt med volt- og amperemeter og ur. Av- læses maalerstanden før og efter, faaes maalerens angivelse, og dens konstant er det virkelig forbrukte antal kilowatt-timer dividert med maalerens angivelse. Imidlertid vil denne fremgangsmaate kræve stor effekt og ta lang tid, særlig naar maaleren skal justeres for forskjellige strømstyrker. Man vil derfor for at bestemme maa- lerens angivelse heller maale den tilførte effekt i saa lang tid som ankeret behøver til et visst antal omdreininger. I almindelighet vil 1 kWh. paa maalerens angivelse svare til et bestemt antal omdreininger av ankeret, f. eks. 10, 20, 100 o. s. v., og saa længe tandhjulsoversætningen antages at være i orden, kan maalerens angivelse findes, naar man kjender det antal omdreininger ankeret har gjort og multipliserer det med konstanten for tandhjulsover- sætningen, som er paastemplet maaleren. Eksempel: En maaler er paastemplet at.500 omdreininger av ankeret svarer til én kWh. Hvor stor er maalerens konstant, naar man maatte lede 35 amp. ved 110 volt gjennem maaleren i 6 min. 30 sek. for at faa 200 om- dreininger paa ankeret? Svar: Tilført kWh. = = 0.417 Angit kWh. = |~ = 0,4 Konstanten biir 1,042. En omhyggelig justering av maaleren ved de forskjelligste strømstyrker vil gi oplysning ikke bare om størrelsen av dens
