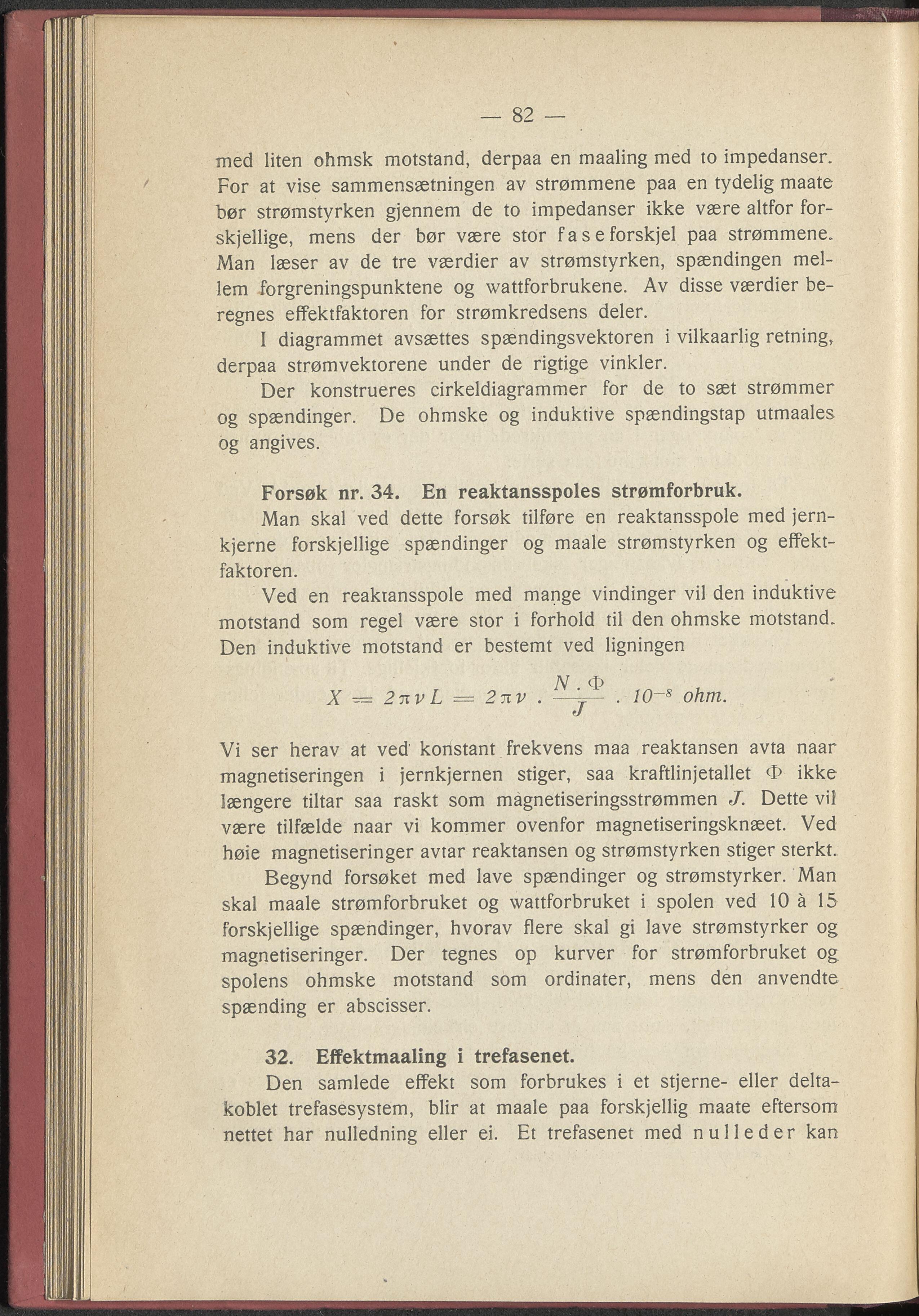

med liten ohmsk motstånd, derpaa en maaling med to impedanser. For at vise sammensætningen av strømmene paa en tydelig maate bør strømstyrken gjennem de to impedanser ikke være altfor for- skjellige, mens der bør være stor faseforskjel paa strømmene. Man læser av de tre værdier av strømstyrken, spændingen mel- lem forgreningspunktene og wattforbrukene. Av disse værdier be- regnes effektfaktoren for strømkredsens deler. I diagrammet avsættes spændingsvektoren i vilkaarlig retning, derpaa strømvektorene under de rigtige vinkler. Der konstrueres cirkeldiagrammer for de to sæt strømmer og spændinger. De ohmske og induktive spændingstap utmaales og angives. Forsøk nr. 34. En reaktansspoles strømforbruk. Man skal ved dette forsøk tilføre en reaktansspole med jern- kjerne forskjellige spændinger og maale strømstyrken og effekt- faktoren. Ved en reaktansspole med mange vindinger vil den induktive motstånd som regel være stor i forhold til den ohmske motstånd. Den induktive motstånd er bestemt ved ligningen N ø X — 2tivL = 2~v . —y . 10~s ohm. Vi ser herav at ved' konstant frekvens maa reaktansen avta naar magnetiseringen i jernkjernen stiger, saa kraftlinjetallet 0 ikke længere tiltar saa raskt som magnetiseringsstrømmen J. Dette vil være tilfælde naar vi kommer ovenfor magnetiseringsknæet. Ved høie magnetiseringer avtar reaktansen og strømstyrken stiger sterkt. Begynd fbrsøket med lave spændinger og strømstyrker. Man skal maale strømforbruket og wattforbruket i spolen ved 10 ä 15 forskjellige spændinger, hvorav flere skal gi lave strømstyrker og magnetiseringer. Der tegnes op kurver for strømforbruket og spolens ohmske motstånd som ordinater, mens den anvendte spænding er abscisser. 32. Effektmaaling i trefasenet. Den samlede effekt som forbrukes i et stjerne- eller delta- koblet trefasesystem, biir at maale paa forskjellig maate eftersom nettet har nulledning eller ei. Et trefasenet med nulleder kan
