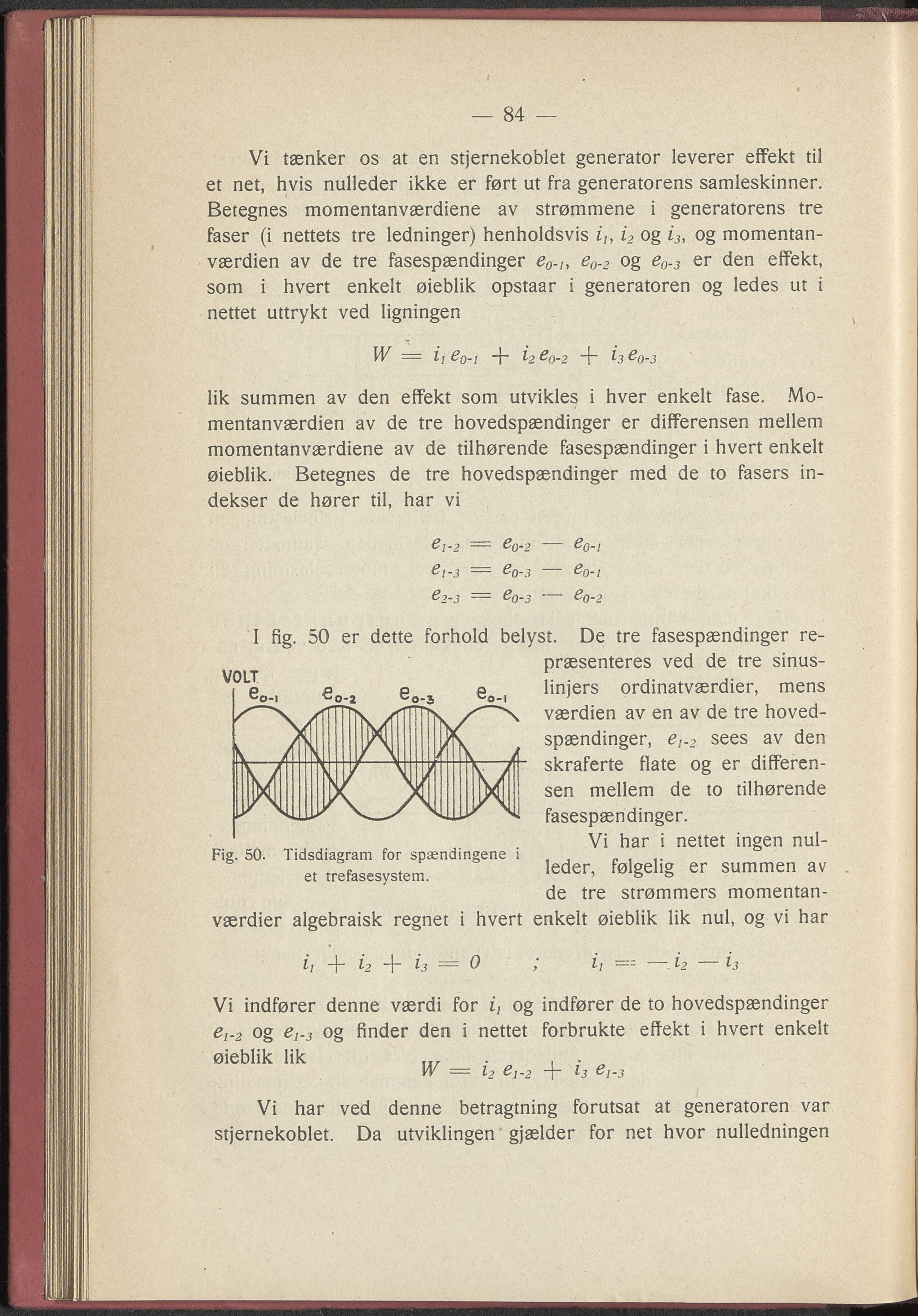

— 84 — Vi tænker os at en stjernekoblet generator leverer effekt til et net, hvis nulleder ikke er ført ut fra generatorens samleskinner. Betegnes momentanværdiene av strømmene i generatorens tre faser (i nettets tre ledninger) henholdsvis i2 og i3, og momentan- værdien av de tre fasespændinger e0.ly e0.2 og e0.3 er den effekt, som i hvert enkelt øieblik opstaar i generatoren og ledes ut i nettet uttrykt ved ligningen PK = il ^o-l 4“ 6 &O-2 4" i.3^0-3 Fig. 50. Tidsdiagram for spændingene i et trefasesystem. værdier algebraisk regnet i hvert ii -k i? + (? — 0 lik summen av den effekt som utvikles i hver enkelt fase. Mo- mentanværdien av de tre hovedspændinger er differensen mellem momentanværdiene av de tilhørende fasespændinger i hvert enkelt øieblik. Betegnes de tre hovedspændinger med de to fasers in- dekser de hører til, har vi &1-2 = e0-2 - eO-l ^1-3 — e0-3 - eO-l &2-3 ” ^0-3---&0-2 I fig. 50 er dette forhold belyst. De tre fasespændinger re- præsenteres ved de tre sinus- linjers ordinatværdier, mens værdien av en av de tre hoved- spændinger, et.2 sees av den skraferte flate og er differen- sen mellem de to tilhørende fasespændinger. Vi har i nettet ingen nul- leder, følgelig er summen av de tre strammers momentan- enkelt øieblik lik nul, og vi har ii =- — i 2 — i 3 Vi indfører denne værdi for it og indfører de to hovedspændinger &i-2 og ^1-3 og finder den i nettet forbrukte effekt i hvert enkelt øieblik lik W ----- i2 &1-2 4" i3 ei-3 Vi har ved denne betragtning forutsat at generatoren var stjernekoblet. Da utviklingen gjælder for net hvor nulledningen
