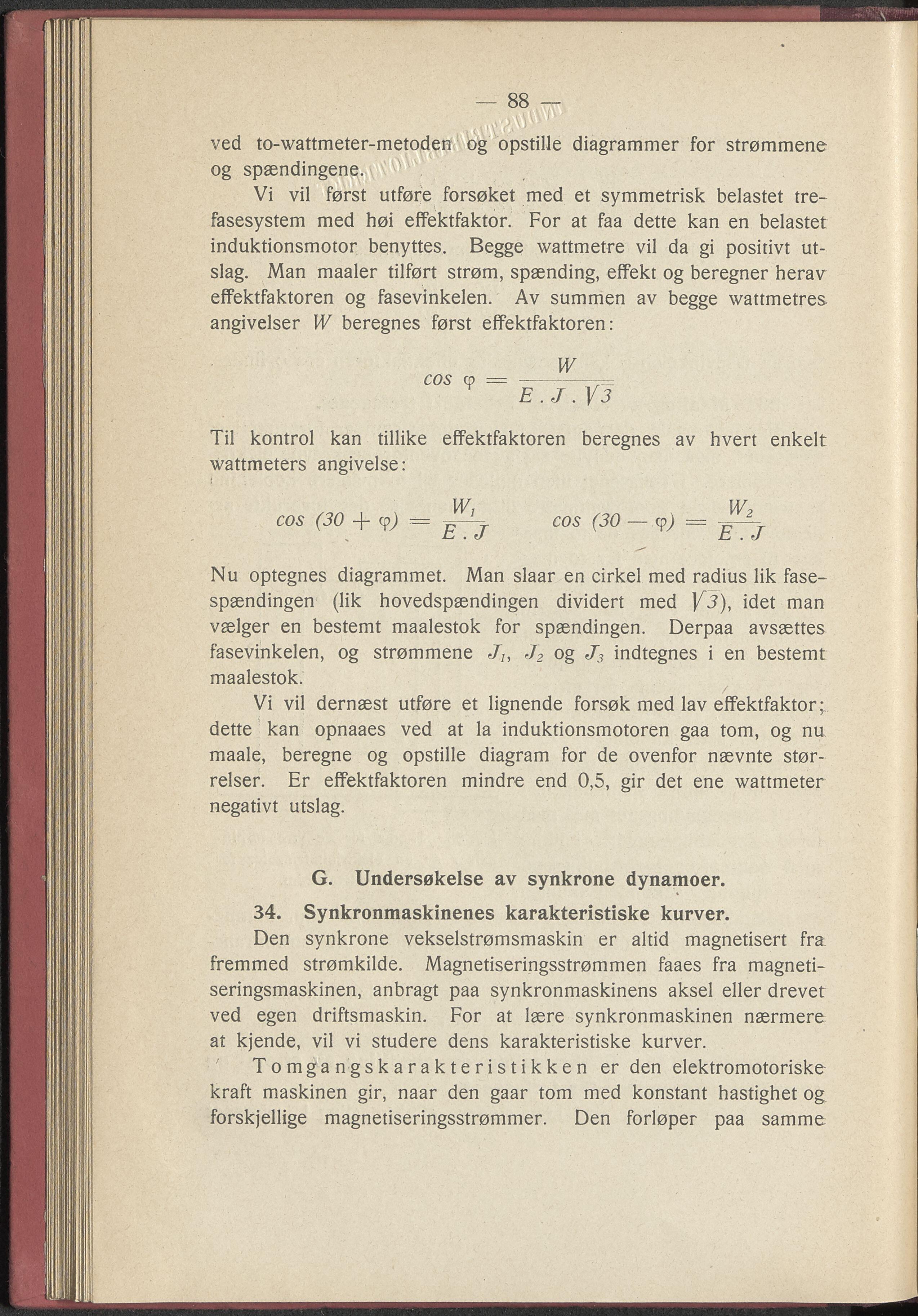

— 88 — ved to-wattmeter-metoden og opstille diagrammer for strømmene og spændingene. Vi vil først utføre forsøket med et symmetrisk belastet tre- fasesystem med høi effektfaktor. For at faa dette kan en belastet induktionsmotor benyttes. Begge wattmetre vil da gi positivt ut- slag. Man maaler tilført strøm, spænding, effekt og beregner herav effektfaktoren og fasevinkelen. Av summen av begge wattmetres angivelser W beregnes først effektfaktoren: W COS rø =--------— E.J.V3 Til kontrol kan tillike wattmeters angivelse: effektfaktoren beregnes av hvert enkelt cos (30 + = E.J cos (30 — <p) = Nu optegnes diagrammet. Man slaar en cirkel med radius lik fase- spændingen (lik hovedspændingen dividert med J/3), idet man vælger en bestemt maalestok for spændingen. Derpaa avsættes fasevinkelen, og strømmene JIt J2 og J3 indtegnes i en bestemt maalestok. / Vi vil dernæst utføre et lignende forsøk med lav effektfaktor; dette kan opnaaes ved at la induktionsmotoren gaa tom, og nu maale, beregne og opstille diagram for de ovenfor nævnte stør- relser. Er effektfaktoren mindre end 0,5, gir det ene wattmeter negativt utslag. G. Undersøkelse av synkrone dynamoer. 34. Synkronmaskinenes karakteristiske kurver. Den synkrone vekselstrømsmaskin er altid magnetisert fra fremmed strømkilde. Magnetiseringsstrømmen faaes fra magneti- seringsmaskinen, anbragt paa synkronmaskinens aksel eller drevet ved egen driftsmaskin. For at lære synkronmaskinen nærmere at kjende, vil vi studere dens karakteristiske kurver. Tomgangskarakteristikken er den elektromotoriske kraft maskinen gir, naar den gaar tom med konstant hastighet og forskjellige magnetiseringsstrøminer. Den forløper paa samme
