Statikens anvendelse i kranbygning

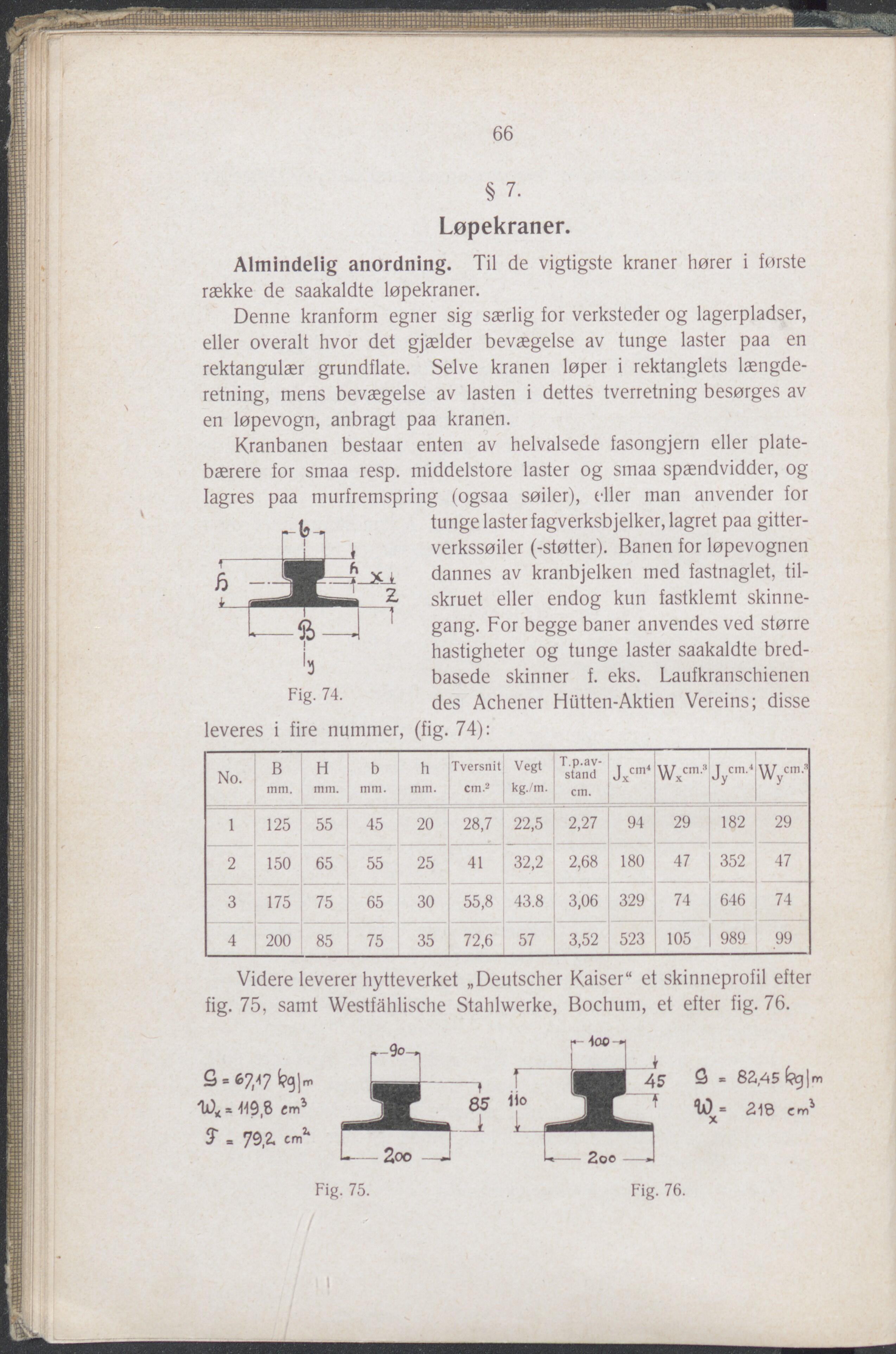

____________ __________ ___________________ 66 § 7. Løpekraner. Almindelig anordning. Til de vigtigste kraner hører i første række de saakaldte løpekraner. Denne kranform egner sig særlig for verksteder og lagerpladser, eller overalt hvor det gjælder bevægelse av tunge laster paa en rektangulær grundflate. Selve kranen løper i rektanglets længde- retning, mens bevægelse av lasten i dettes tverretning besørges av en løpevogn, anbragt paa kranen. Kranbanen bestaar enten av helvalsede fasongjern eller plate- bærere for smaa resp. middelstore laster og smaa spændvidder, og lagres paa murfremspring (ogsaa søiler), eller man anvender for k tunge laster fagverksbjelker, lagret paa gitter- I J i verkssøiler (-støtter). Banen for løpevognen ß__t dannes av kranbjelken med fastnaglet, til- i ___2, skruet eller endog kun fastklemt skinne- L___j gang- For begge baner anvendes ved større_____ hastigheter og tunge laster saakaldte bred- båsede skinner f. eks. Laufkranschienen 74- des Achener Hütten-Aktien Vereins; disse leveres i fire nummer, (fig. 74): No. B mm. H ni ni. i 9 3 cr h mm. Tversnit cm>> Vegt kg./m. T.p.av- stand cm. T cm4 »Jx WxC,n-3 I cm.4 Jy Wycm? 1 125 55 45 20 28,7 22,5 2,27 94 29 182 29 2 150 65 55 25 41 32,2 2,68 180 47 352 47 3 175 75 65 30 55,8 43.8 3,06 329 74 646 71 4 200 85 75 35 72,6 57 3,52 523 105 989 99 Videre leverer hytteverket „Deutscher Kaiser“ et skinneprofil efter fig. 75, samt Westfälische Stahlwerke, Bochum, et efter fig. 76. S-*7/7 10**119,8 em3 S' . 79,2. cm2* Fig. 75. Q = 82,45 *10^= <219 er? Fig. 76.
