Ligevægtslære Og Styrkelære
Til brug ved undervisningen i Det Tekniske Selskabs Skoler for Bygningshaandværkere, Maskinkonstruktører og Elektroteknikere

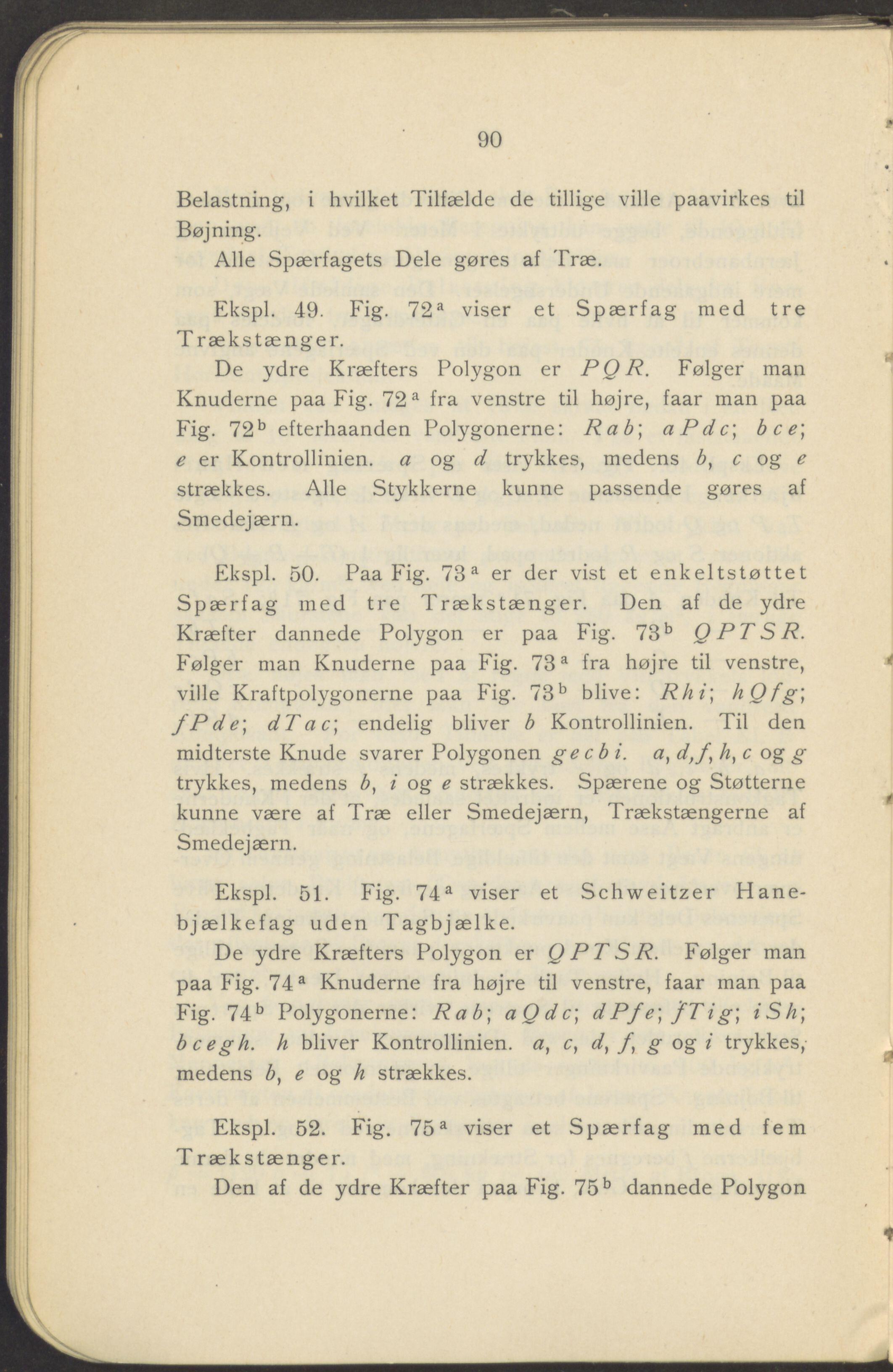

90 Belastning, i hvilket Tilfælde de tillige ville paavirkes til Bøjning. Alle Spærfagets Dele gøres af Træ. Ekspl. 49. Fig. 72a viser et Spærfag med tre T rækstænger. De ydre Kræfters Polygon er PQR. Følger man Knuderne paa Fig. 72a fra venstre til højre, faar man paa Fig. 72b efterhaanden Polygonerne: Rab\ a Pdc\ b c e\ e er Kontrollinien, a og d trykkes, medens 6, c og e strækkes. Alle Stykkerne kunne passende gøres af Smedejærn. Ekspl. 50. Paa Fig. 73a er der vist et enkeltstøttet Spærfag med tre Trækstænger. Den af de ydre Kræfter dannede Polygon er paa Fig. 73b QPTSR. Følger man Knuderne paa Fig. 73a fra højre til venstre, ville Kraftpolygonerne paa Fig. 73b blive: Rhi\ hQfg\ fPde\ dTac\ endelig bliver b Kontrollinien. Til den midterste Knude svarer Polygonen ge cb i. a, d,f, h, c og g trykkes, medens b, i og e strækkes. Spærene og Støtterne kunne være af Træ eller Smedejærn, Trækstængerne af Smedejærn. Ekspl. 51. Fig. 74a viser et Schweitzer Hane- bjælkefag uden Tagbjælke. De ydre Kræfters Polygon er QPTSR. Følger man paa Fig. 74a Knuderne fra højre til venstre, faar man paa Fig. 74b Polygonerne: Rab\ aQdc\ dPfe\}Tig\ i S h\ bcegh. h bliver Kontrollinien, a, c} d, f, g og i trykkes, medens b, e og h strækkes. Ekspl. 52. Fig. 75a viser et Spærfag med fem Trækstænger. Den af de ydre Kræfter paa Fig. 75b dannede Polygon
