Ligevægtslære Og Styrkelære
Til brug ved undervisningen i Det Tekniske Selskabs Skoler for Bygningshaandværkere, Maskinkonstruktører og Elektroteknikere

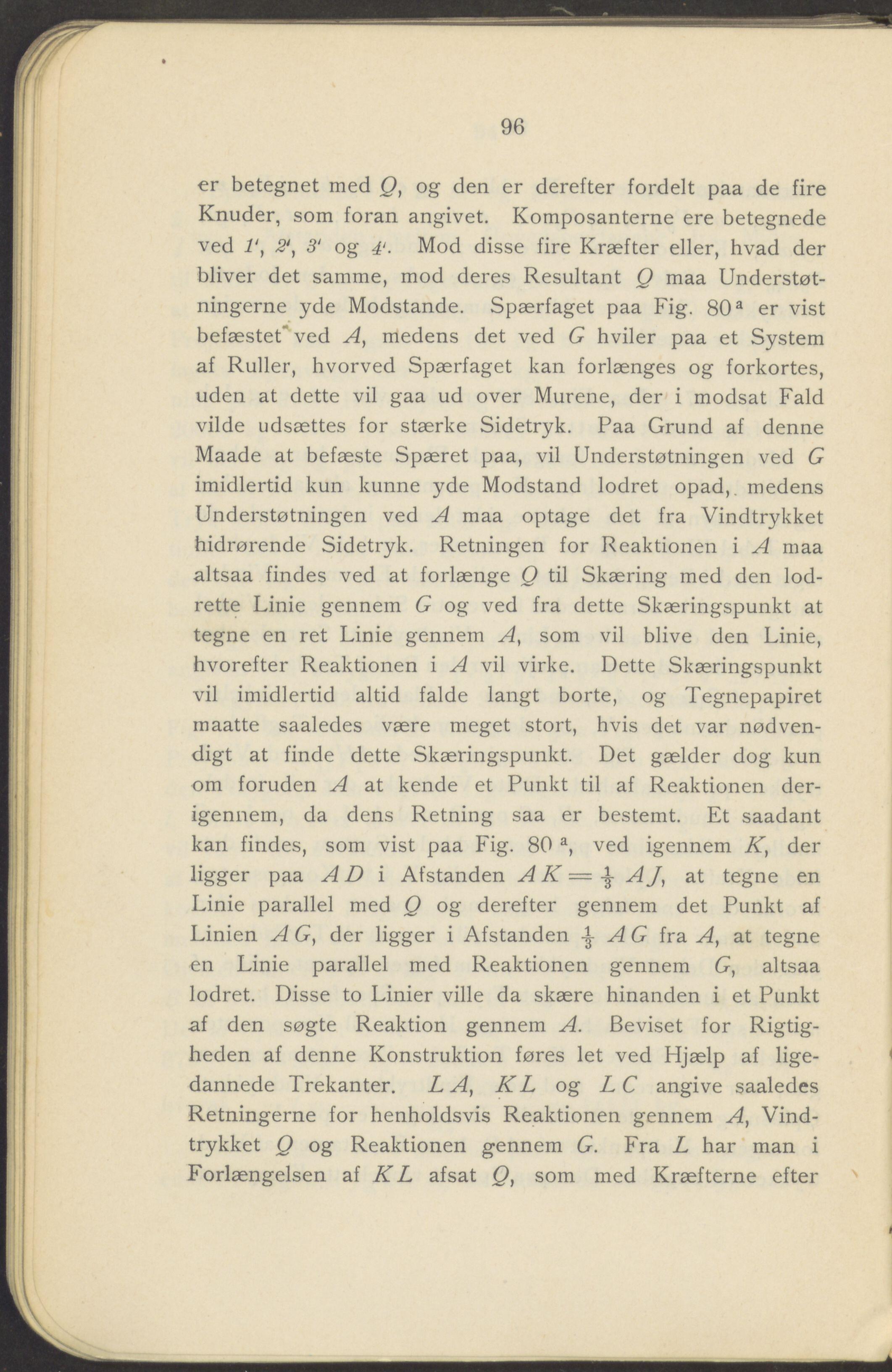

96 er betegnet med Q, og den er derefter fordelt paa de fire Knuder, som foran angivet. Komposanterne ere betegnede ved I', 2‘, 3‘ og 4‘. Mod disse fire Kræfter eller, hvad der bliver det samme, mod deres Resultant Q maa Understøt- ningerne yde Modstande. Spærfaget paa Fig. 80a er vist befæstet' ved A, medens det ved G hviler paa et System af Ruller, hvorved Spærfaget kan forlænges og forkortes, uden at dette vil gaa ud over Murene, der i modsat Fald vilde udsættes for stærke Sidetryk. Paa Grund af denne Maade at befæste Spæret paa, vil Understøtningen ved G imidlertid kun kunne yde Modstand lodret opad, medens Understøtningen ved A maa optage det fra Vindtrykket hidrørende Sidetryk. Retningen for Reaktionen i A maa altsaa findes ved at forlænge Q til Skæring med den lod- rette Linie gennem G og ved fra dette Skæringspunkt at tegne en ret Linie gennem A, som vil blive den Linie, hvorefter Reaktionen i A vil virke. Dette Skæringspunkt vil imidlertid altid falde langt borte, og Tegnepapiret maatte saaledes være meget stort, hvis det var nødven- digt at finde dette Skæringspunkt. Det gælder dog kun om foruden A at kende et Punkt til af Reaktionen der- igennem, da dens Retning saa er bestemt. Et saadant kan findes, som vist paa Fig. 80 a, ved igennem K, der ligger paa A D i Afstanden A K = AJ, at tegne en Linie parallel med Q og derefter gennem det Punkt af Linien A G, der ligger i Afstanden A G fra A, at tegne en Linie parallel med Reaktionen gennem G, altsaa lodret. Disse to Linier ville da skære hinanden i et Punkt af den søgte Reaktion gennem A. Beviset for Rigtig- heden af denne Konstruktion føres let ved Hjælp af lige- dannede Trekanter. LA, KL og L C angive saaledes Retningerne for henholdsvis Reaktionen gennem A, Vind- trykket Q og Reaktionen gennem G. Fra L har man i Forlængelsen af K L afsat Q, som med Kræfterne efter
