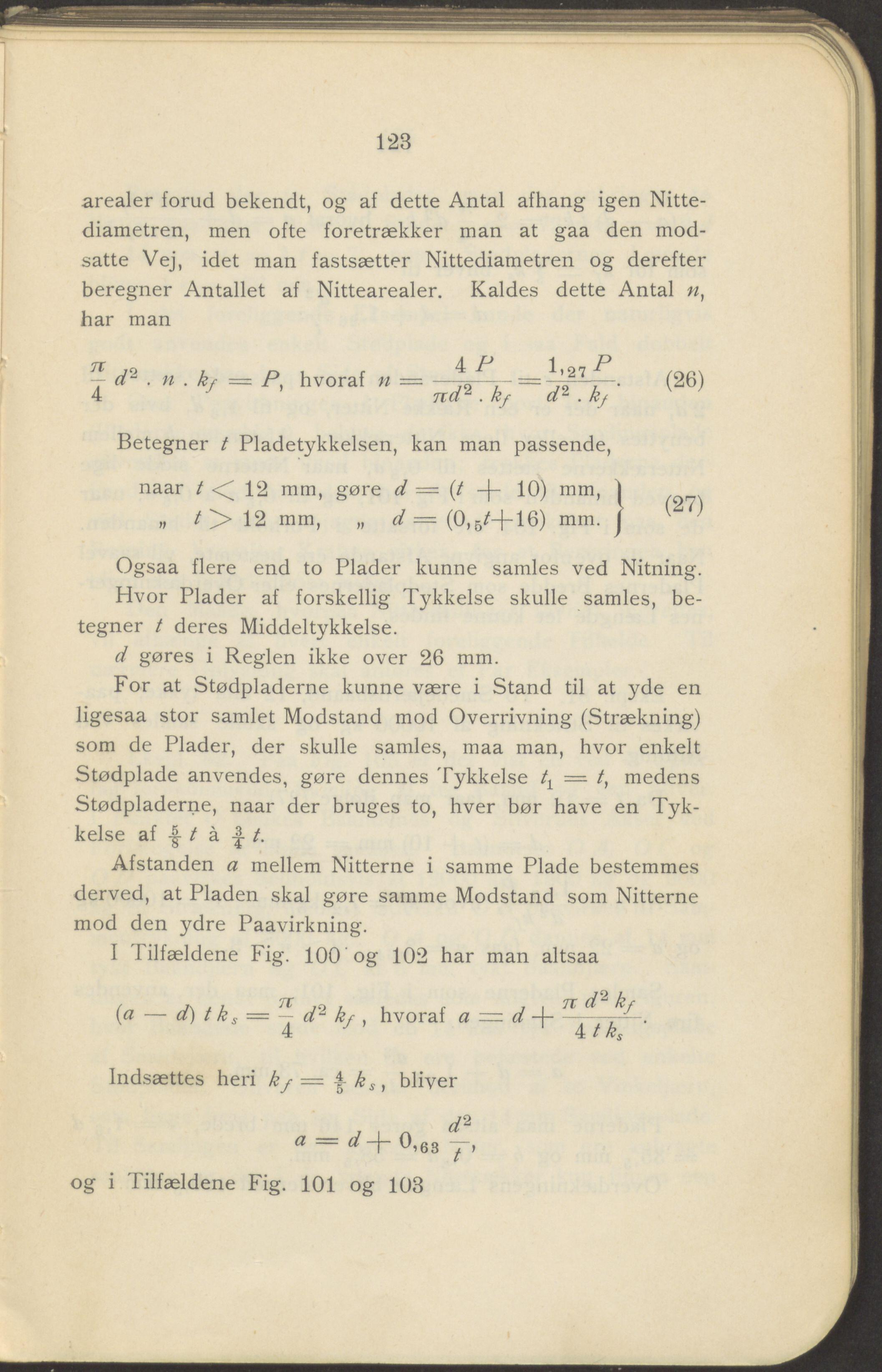

123
arealer forud bekendt, og af dette Antal afhang igen Nitte-
diametren, men ofte foretrækker man at gaa den mod-
satte Vej, idet man fastsætter Nittediametren og derefter
beregner Antallet af Nittearealer. Kaldes dette Antal
har man
7 d~ . n . kf = P, hvoraf n = , = ^227^ (26)
4 J nd21. kf d- . kf
Betegner t Pladetykkelsen, kan man passende,
naar t < 12 mm, gøre </=(/-}- 10) mm, |
„ /^> 12 mm, „ d = (0,t5/—|—16) mm. j
Ogsaa flere end to Plader kunne samles ved Nitning.
Hvor Plader af forskellig Tykkelse skulle samles, be-
tegner t deres Middeltykkelse.
d gøres i Reglen ikke over 26 mm.
For at Stødpladerne kunne være i Stand til at yde en
ligesaa stor samlet Modstand mod Overrivning (Strækning)
som de Plader, der skulle samles, maa man, hvor enkelt
Stødplade anvendes, gøre dennes Tykkelse — t, medens
Stødpladerne, naar der bruges to, hver bør have en Tyk-
kelse af t å t.
Afstanden a mellem Nitterne i samme Plade bestemmes
derved, at Pladen skal gøre samme Modstand som Nitterne
mod den ydre Paavirkning.
I I ilfældene Fig. 100 og 102 har man altsaa
(« — d) t k s = ^- d2 kf } hvoraf a = d -4- ™
4 J ks
Indsættes heri Æy = 4-ksi bliver
a — d 4“ 0,63
og i Tilfældene Fig. 101 og 103
