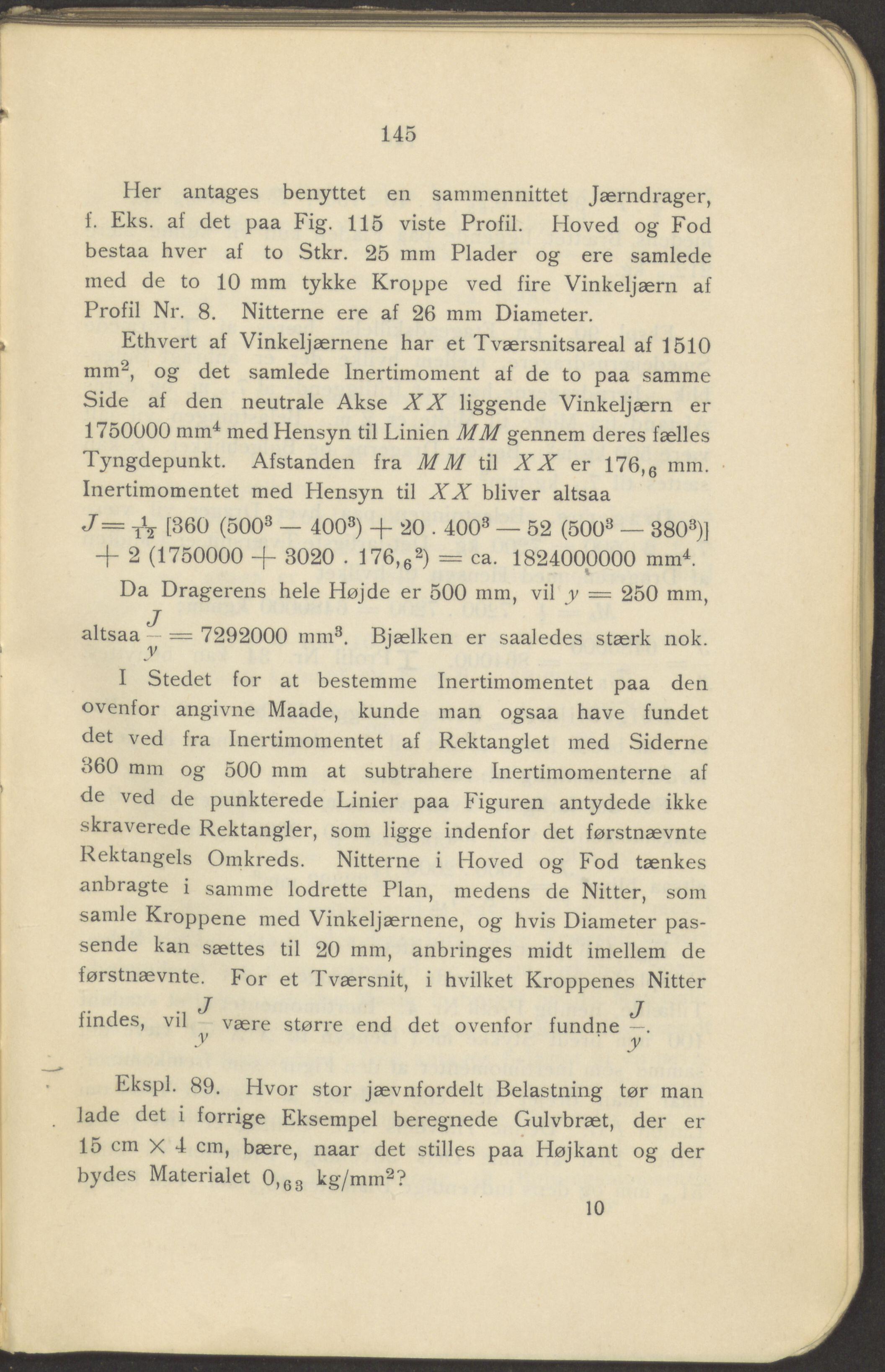

145 Her antages benyttet en sammennittet Jærndrager, f. Eks. af det paa Fig. 115 viste Profil. Hoved og Fod bestaa hver af to Stkr. 25 mm Plader og ere samlede med de to 10 mm tykke Kroppe ved fire Vinkeljærn af Profil Nr. 8. Nitterne ere af 26 mm Diameter. Ethvert af Vinkeljærnene har et Tværsnitsareal af 1510 mm2, og det samlede Inertimoment af de to paa samme Side af den neutrale Akse XX liggende Vinkeljærn er 1750000 mm4 med Hensyn til Linien MM gennem deres fælles Tyngdepunkt. Afstanden fra MM til XX er 176,6 mm. Inertimomentet med Hensyn til XX bliver altsaa J = A [360 (5003 — 4003) + 20.4003 — 52 (5003 — 3803)] + 2 (1750000 4- 8020 . 176,62) = ca. 1824000000 mm4. Da Dragerens hele Højde er 500 mm, vil y = 250 mm, altsaa — = 7292000 mm3. Bjælken er saaledes stærk nok. I Stedet for at bestemme Inertimomentet paa den ovenfor angivne Maade, kunde man ogsaa have fundet det ved fra Inertimomentet af Rektanglet med Siderne 360 mm og 500 mm at subtrahere Inertimomenterne af de ved de punkterede Linier paa Figuren antydede ikke skraverede Rektangler, som ligge indenfor det førstnævnte Rektangels Omkreds. Nitterne i Hoved og Fod tænkes anbragte i samme lodrette Plan, medens de Nitter, som samle Kroppene med Vinkeljærnene, og hvis Diameter pas- sende kan sættes til 20 mm, anbringes midt imellem de førstnævnte. For et Tværsnit, i hvilket Kroppenes Nitter findes, vil være større end det ovenfor fundne —. v • y Ekspl. 89. Hvor stor jævnfordelt Belastning tør man lade det i forrige Eksempel beregnede Gulvbræt, der er 15 cm X 4 cm, bære, naar det stilles paa Højkant og der bydes Materialet 0,63 kg/mm2? 10
