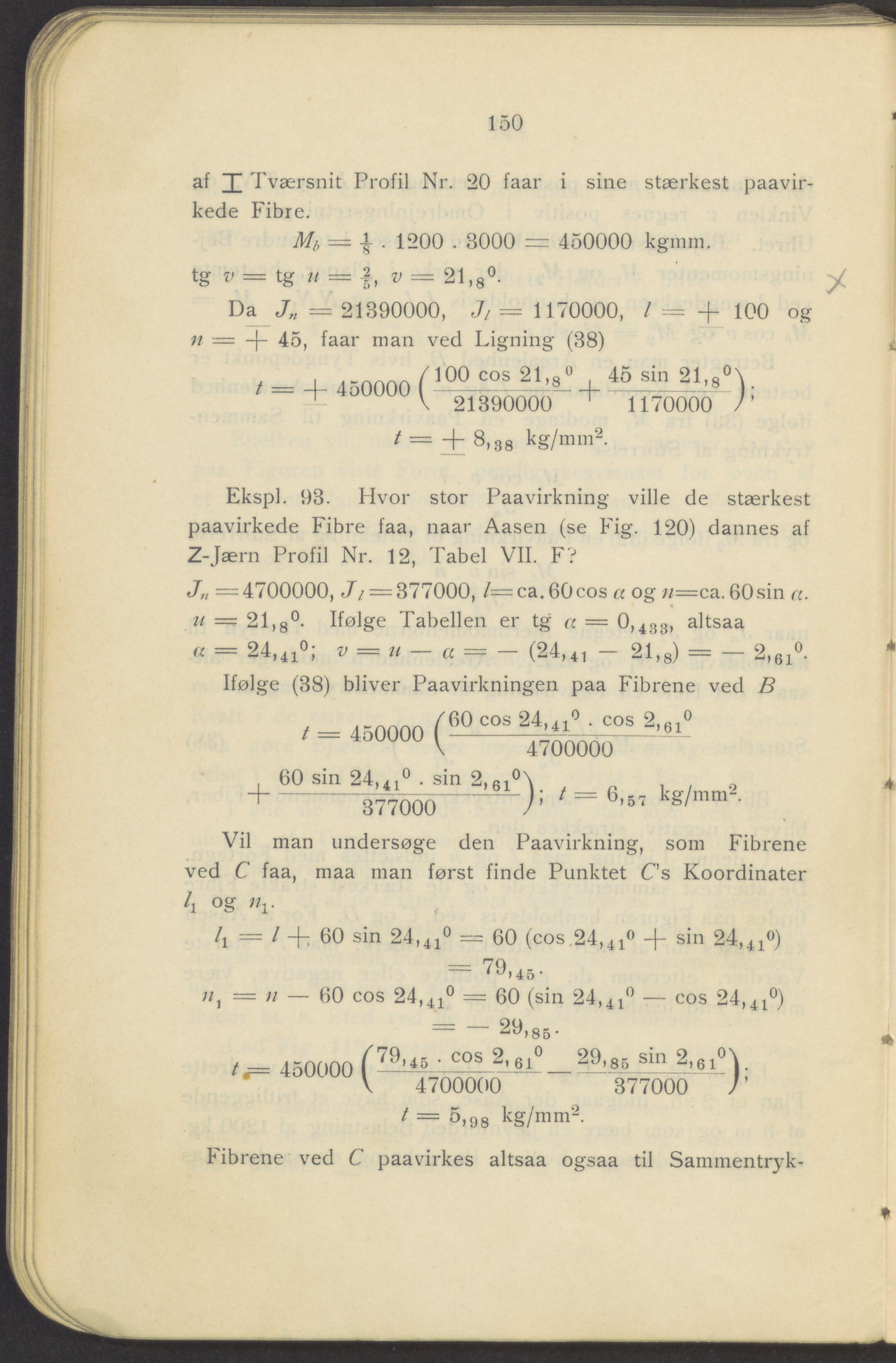

150
af I Tværsnit Profil Nr. 20 faar i sine stærkest paavir-
kede Fibre.
Mb = | . 1200 . 3000 = 450000 kgmm.
tg v = tg tt = v = 21,8°.
Da Jn = 21390000, J/ = 1170000, l = + 100 og
il == -J- 45, faar man ved Ligning (38)
t = + 450000 + 45JÉL^8°A ’
\ 21390000 “ 1170000 /’
t = + 8,38 kg/mm2.
Ekspl. 93. Hvor stor Paavirkning ville de stærkest
paavirkede Fibre faa, naar Aasen (se Fig. 120) dannes af
Z-Jærn Profil Nr. 12, Tabel VII. F?
Jn =4700000, Ji = 377000, Z=ca.60cos a og ;z=ca. 60sin a.
u = 21,8o. Ifølge Tabellen er tg « == 0,433, altsaa
= 24,41°; v ==u — a = — (24,41 - 21,8) = — 2,61°.
Ifølge (38) bliver Paavirkningen paa Fibrene ved B
t = 450000
60 cos 24,41° . cos 2,61°
4700000
60 sin 24,41° . sin 2,61°
1 = 6,57 kg/mm2.
877000
Vil man undersøge den Paavirkning, som Fibrene
ved C faa, maa man først finde Punktet C’s Koordinater
A og "r
4 = / 60 sin 24,41° = 60 (cos 24,41° sin 24,41°)
/9,45.
nt =11 — 60 cos 24,41° = 60 (sin 24,41° — cos 24,41°)
/ — 450000
— 29,85-
(79>45 • cos 2,61°_ 29,85 sin 2,61°\.
\ 4700000 377000 7’
z = 5,98 kg/mm2.
Fibrene ved C paavirkes altsaa ogsaa til Sammentryk-
