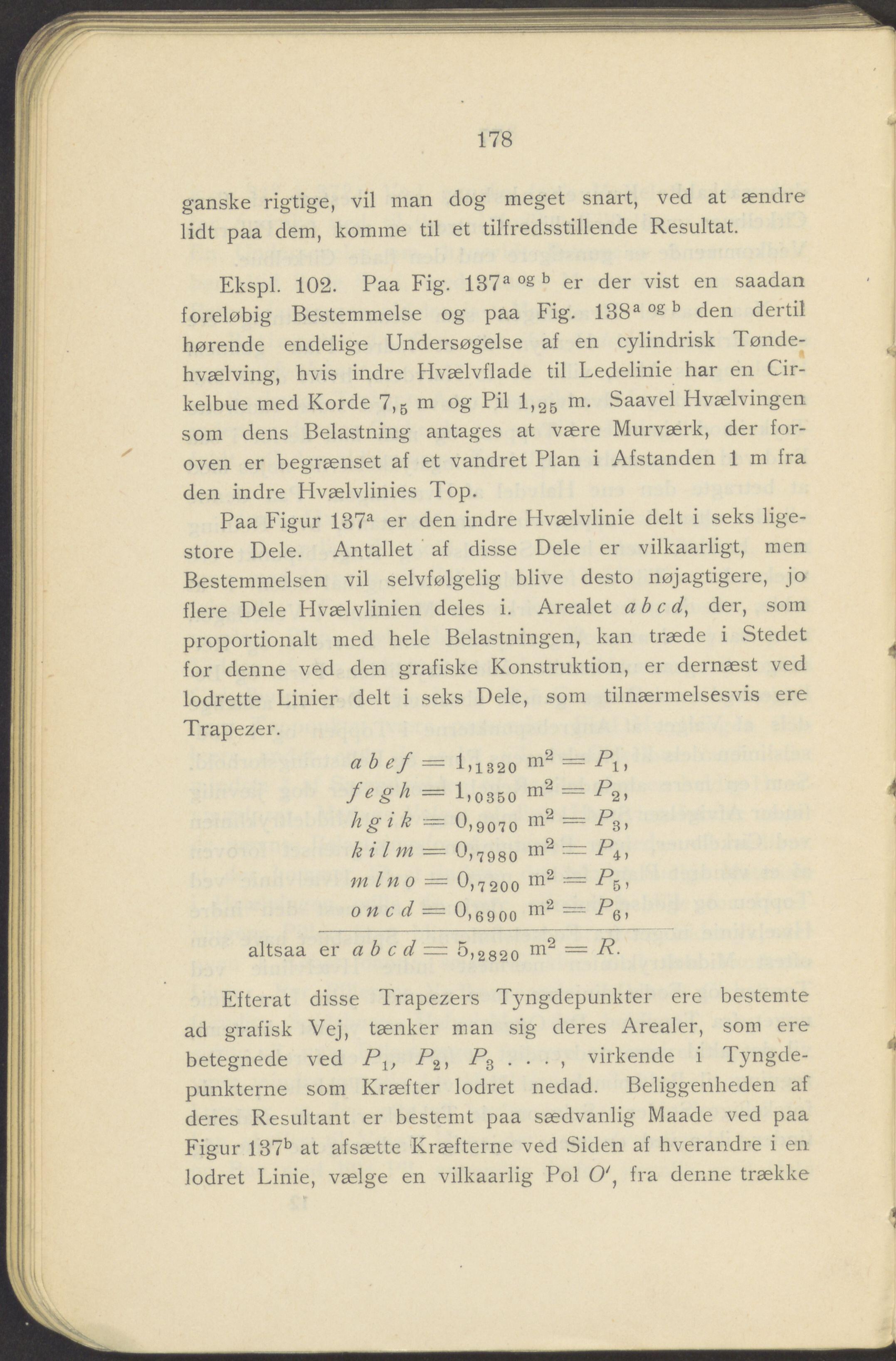

178 ganske rigtige, vil man dog meget snart, ved at ændre lidt paa dem, komme til et tilfredsstillende Resultat. Ekspl. 102. Paa Fig. 137a°sb er der vist en saadan foreløbig Bestemmelse og paa Fig. 138a og b den dertil hørende endelige Undersøgelse af en cylindrisk Tønde- hvælving, hvis indre Hvælvflade til Ledelinie har en Cir- kelbue med Korde 7,5 m og Pil 1,26 m. Saavel Hvælvingen som dens Belastning antages at være Murværk, der for- oven er begrænset af et vandret Plan i Afstanden 1 m fra den indre Hvælvlinies Top. Paa Figur 137a er den indre Hvælvlinie delt i seks lige- store Dele. Antallet af disse Dele er vilkaarligt, men Bestemmelsen vil selvfølgelig blive desto nøjagtigei'e, jo flere Dele Hvælvlinien deles i. Arealet ab cd, der, som proportionalt med hele Belastningen, kan træde i Stedet for denne ved den grafiske Konstruktion, er dernæst ved lodrette Linier delt i seks Dele, som tilnærmelsesvis ere Trapezer. a b ef — l>i32o m~ ~ f e g h = 1,0350 m’4 = ^2> hg i k = 0,9070 m2 = P%, k lim ==- 0,7980 Hl ----4 > m In o = 0,72oo m2 — ^5' o n c d = O,ggoo m2 = P&, altsaa er ab cd~ o>2820 m2 — R- Efterat disse Trapezers Tyngdepunkter ere bestemte ad grafisk Vej, tænker man sig deres Arealer, som ere betegnede ved Px, P%, Ps ... , virkende i Tyngde- punkterne som Kræfter lodret nedad. Beliggenheden af deres Resultant er bestemt paa sædvanlig Maade ved paa Figur 137b at afsætte Kræfterne ved Siden af hverandre i en. lodret Linie, vælge en vilkaarlig Pol O', fra denne trække
