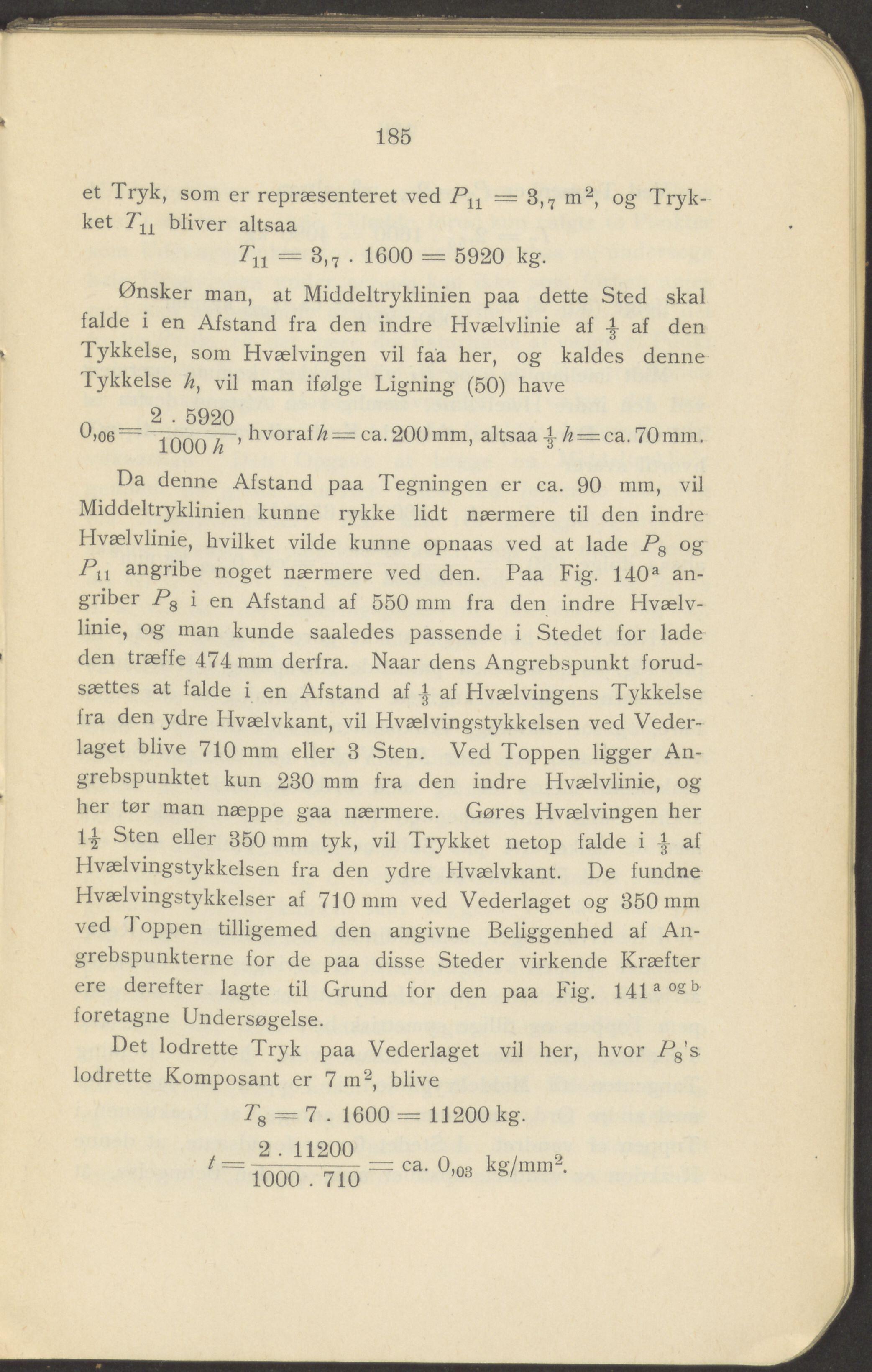

185 et Tryk, som er repræsenteret ved Pu = 3,7 m2, og Tryk- ket Pn bliver altsaa 7'11 = 3)7 . 1600 = 5920 kg. Ønsker man, at Middeltryklinien paa dette Sted skal falde i en Afstand fra den indre Hvælvlinie af af den Tykkelse, som Hvælvingen vil faa her, og kaldes denne Tykkelse A, vil man ifølge Ligning (50) have n __ 2 . 5920 , 'J>°6— 1000 å~’ *lvora*'7“ ca-200mm, altsaa J /? = ca.70mm. Da denne Afstand paa Tegningen er ca. 90 mm, vil Middeltryklinien kunne rykke lidt nærmere til den indre Hvælvlinie, hvilket vilde kunne opnaas ved at lade P8 og angribe noget nærmere ved den. Paa Fig. 140a an- griber P8 i en Afstand af 550 mm fra den indre Hvælv- linie, og man kunde saaledes passende i Stedet for lade den træffe 474 mm derfra. Naar dens Angrebspunkt forud- sættes at falde i en Afstand af J- af Hvælvingens Tykkelse fra den ydre Hvælvkant, vil Hvælvingstykkelsen ved Veder- laget blive 710 mm eller 8 Sten. Ved Toppen ligger An- grebspunktet kun 230 mm fra den indre Hvælvlinie, og her tør man næppe gaa nærmere. Gøres Hvælvingen her Sten eller 350 mm tyk, vil Trykket netop falde i 4 af Hvælvingstykkelsen fra den ydre Hvælvkant. De fundne Hvælvingstykkelser af 710 mm ved Vederlaget og 350 mm ved 1 oppen tilligemed den angivne Beliggenhed af An- grebspunkterne for de paa disse Steder virkende Kræfter ere derefter lagte til Grund for den paa Fig. 141aogb foretagne Undersøgelse. Det lodrette Tryk paa Vederlaget vil her, hvor P8s> lodrette Komposant er 7 m2, blive r8 = 7 . 1600 = 11200 kg. 7 2 . 11200 ~ 1000 . 710 “ Ca‘ ’03 kg/mm2.
